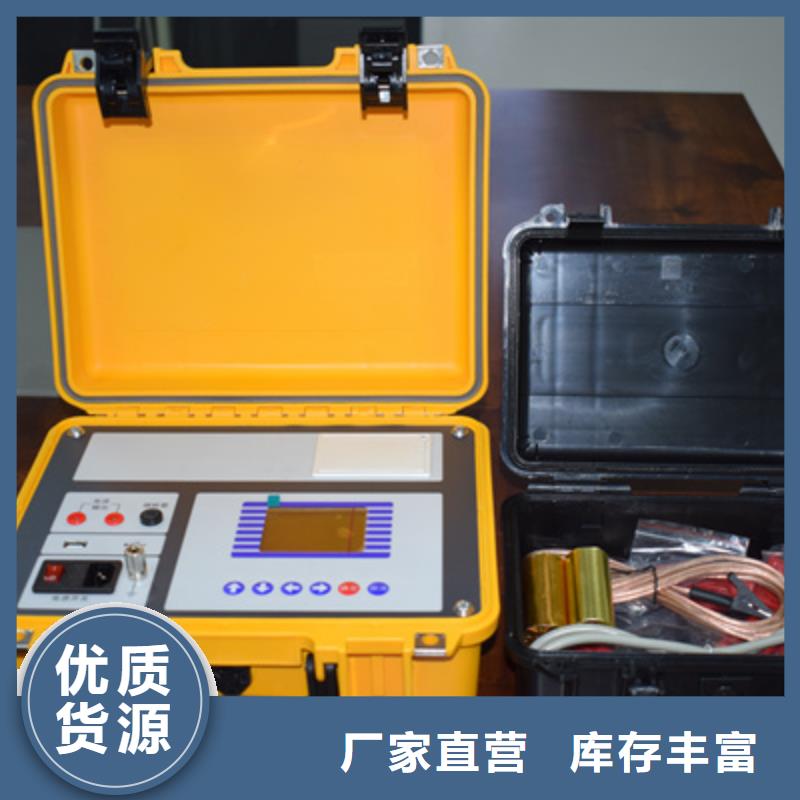

河源電容電流測試儀功能特點?本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用，?測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；?儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。?儀器內置大容量非易失性存儲器：可存儲50組測量數據。?儀器內置高精度實時時鐘功能：可進行日期及時間校準。?儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。?儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。三、技術指標輸出電壓 ~2V~20V測量范圍 電容：2uF～2000uF電感：1mH～10H電流：50mA～10A電壓: 0~ ~25V測量精度 電容：±(1%+2字)電感：±(1%+5字)電流：±(1%+2字)電壓：±(1%+2字)外形尺寸 350mm×230mm×190mm儀器重量 8kg

河源配電網電容電流測量儀價格優惠
河源電容電流測試儀電容測量接線圖在Y型電容測量的基礎上，將黑色測試線（N線）卡在電容器中性點處。5.5 電感測量圖6-1 電感全自動測量接線圖 圖6-2 電感手動測量接線圖當電感N相連接在一起時，按照圖6-1接線，采用自動測量；當電感N相獨立時，按照圖6-2接線，采用手動測量，并依次切換至NB、NC處。5.6 參數測量圖7 參數測量接線示意圖電源采用A、N相輸出，電流卡鉗根據需要選擇性接入。6.操作說明按開關鍵開機，進入測試主界面，根據需要選擇對應的測量模式，測量模式包括：并聯電容測量、△型電容測量、Y型電容測量、YN型電容測量、電感測量及參數測量。圖8 操作模式選擇界面操作主界面下點擊時間可修改系統時鐘信息6.1 并聯電容測量操作說明圖9 并聯電容啟動總電流、總相位、總阻抗、總電容為內部CT與采樣電壓的測量值及計算值；支電流、支相位、支電容為外部電流鉗與采樣電壓的測量值及計算值；并聯電容測量時電流鉗方向自動校正，正向、反向對測量結果無影響；按照幫助—接線示意要求，連接好測試線，系統自動測試，測試過程為：1 設置組別及相別；2 系統以A、N相輸出，預檢電容器組的并聯電容值；2 根據預檢值，實際加壓，內部電流互感器測量流過整個并聯電容器的電流，外部互感器測量流過單只電容器的電流；3 待支電容（紅色字體部分）數值穩定后按對應編號鍵暫存電容測試結果；4 如果需要停電更換外部電流鉗位置，請按暫停鍵，待更換完成后按繼續鍵，否則直接更換，重復3步驟；

河源配電網電容電流測量儀價格優惠
河源電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

河源配電網電容電流測量儀價格優惠
河源電容電流測試儀技術指標3.1 電容電流測量3.1.1 測量范圍：0.3μF～200μF 1A～400A3.1.2 準確度： ±(讀數×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 電壓等級：0.1KV～99.9KV連續可調3.2 零序3U0電壓測量3.2.1 測量范圍：1V～100V AC 50HZ3.2.2 準確度： ±(讀數×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用條件及外形3.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz3.3.2 儀器重量：4.5Kg3.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)3.3.4 使用溫度：-10℃～50℃3.3.5 相對濕度：＜90%，不結露4 面板及各部件功能介紹圖14.1 電流輸出：接測試線一端的彈棒，測試線另一端接PT二次側。4.2 保險管： 電流輸出保險管，串聯在測試回路中，熔斷電流2A。4.3 顯示屏： 工業級320×240點陣彩色液晶屏，帶LED背光，顯示操作菜單和測試結果。4.4 按鍵： 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。4.5 優盤接口：外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。4.6 打印機： 打印測試結果。4.7 接地端子：儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。4.8 電源開關：整機電源開關。4.9 電源輸入：交流AC220V電源輸入。

河源配電網電容電流測量儀價格優惠
河源電容電流測試儀防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。重要提示：1 使用前，保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

河源配電網電容電流測量儀價格優惠
河源電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

河源配電網電容電流測量儀價格優惠
河源電容電流測試儀參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。如果想查詢已存儲的記錄，可在主菜單下選擇查詢記錄，按確認鍵進入顯示如下：圖16按↑ ↓鍵查詢所需記錄，按打印鍵可打印當前記錄，如果要刪除記錄，可按F2鍵進行刪除，刪除完成后所有記錄均清零。按返回鍵或復位鍵可返回主菜單。測試數據中各符號的含義：⑴、I：被測電容（抗）器的電流有效值，單位為A（安培）；⑵、U：被測電容（抗）器的電壓有效值，單位為V（伏特）;⑶、P：被測電容（抗）器的有功功率有效值，單位為W（瓦）；⑷、F：輸出電源的當前頻率，單位為Hz（赫茲）；⑸、Rc：被測電容器的容抗，單位為Ω（歐姆）；⑹、Rl：被測電抗器的感抗，單位為Ω（歐姆）；⑺、Rz：被測試品的阻抗，單位為Ω（歐姆）；⑻、C:被測試電容器的電容值，單位為uF(微法);⑼、Cab：被測三相電容器的AB相電容值，單位為uF（微法）；⑽、Cbc：被測三相電容器的BC相電容值，單位為uF（微法）；⑾、Cca：被測三相電容器的CA相電容值，單位為uF（微法）；⑿、Ca：被測三相電容器的A相電容值，單位為uF（微法）；⒀、Cb：被測三相電容器的B相電容值，單位為uF（微法）；⒁、Cc：被測三相電容器的C相電容值，單位為uF（微法）；⒂、Cz：被測三相電容器總的電容值，單位為uF（微法）；⒃、L：被測電抗器的當前測量電感值，單位為H（亨）；⒄、Ф：被測試品的電壓與電流之間的相位角，單位為 o（度）
