鄂州變壓器電氣特性綜合測試臺

鄂州變壓器測試臺本擔保所列出的責任受以下條件限制：1、保管、使用、維護并遵守產品手冊說明及其它應用建議2、 客戶及時就任何產品通知我司，必要時應迅速對產品進行修復。除非客戶收到我司的發貨通知，否則不能返回任何產品。3、 我司有權要求客戶提供購買憑證，如原始發票、銷售契約或包裝收據，以確定產品是否在保證期內4、客戶同意以上內容的保證，違背本保證內容而導致的任何損失、包括數據的丟失概不負責。試漏及抽真空裝置注意事項信息－請先翻閱只能使用本操作手冊和技術參考指南中指定的裝置，否則裝置提供的保護可能會受到削弱。使用測試儀之前，請閱讀以下注意事項。?警告：替換零部件可能會影響儀器本質的性能。?注意事項：出于原因，本設備只能由具備相應資格的人員操作和維修，在操作或維修之前，請全部閱讀并完全理解技術參考指南。?在首次使用之前，請給予檢測儀充電。并完全充滿電使用。我司建議在每個工作日之后給檢測儀繼續充電，直到電池顯示充滿狀態。?在首次使用之前，請給予裝置充電。并完全充滿電使用。建議在每個工作日之后給裝置繼續充電，直到電池顯示滿電狀態。?警告：切勿將任何其他鋰電池用于測試儀，使用任何其他電池會引起火災或爆炸。如果想更換請與我司聯系。?警告：當鋰電池接觸130度的高溫10分鐘后，可能引起火災或爆炸。?請勿通過拆卸的方式停用檢測儀，則會導致檢測儀的不當操作并損壞。

鄂州變壓器測試臺產品性能我公司生產的變壓器測試系統裝置TH70具備如下功能（測試項目）：?變壓器容量/空載特性試驗（空載損耗、空載電流占額定電流的百分比）?變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30％及以上全電流下的負載損耗測試）；?變壓器直流電阻壓試驗?變壓器變比組別及誤差試驗?變壓器工頻耐壓試驗；五、系統參數（技術條件）我公司生產的變壓器測試臺滿足以下技術條件5.1產品外觀要求變壓器綜合測試臺外觀：規格尺寸.臺體顏色.臺體圖片（僅作參考）。變壓器綜合測試系統主控臺5.2變壓器容量及空載負載特性，滿足單相、三相測量，其性能指標要求如下：?電壓測量范圍 50V—650V電流測量范圍0.25A—75A精度0.2級；?功率U＊I 精度0.2級；?功率因數0.050--1.000，精度0.3級；?頻率40—70Hz，精度0.1級；?三相總功率P；?空載電流I。％；?空載損耗P。；?負載損耗PK；?阻抗電壓UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均線電壓Un；?三相平均電流In。?5.3變比測試儀應滿足如下指標 ?變比測量范圍：1～9999 ；組別：1～12；?精度：0.2級；?電源：AC 220V±10％，50Ｈz、?環境溫度：-5℃～＋40℃，環境濕度：＜95％；?體積：430×320×215mm；?重量：5kg。5.4直流電阻速測儀應滿足如下指標 ?使用條件：環境溫度：-20℃～40℃；?相對溫度：≤95％RH；?測量精度：0.2級，分辨率：1μΩ；?恒流源：0-10A?工作電壓交流 220V。

鄂州變壓器測試臺青島天正華意電氣設備有限公司成立于2011年，是一家專業設計、開發、制造和銷售為一體的企業。占地面積3000平米。公司配置有普通車床、數控車床、搖臂鉆、鉆床等各種機加工設備。技術人員包括cad、solidwors、電器人員，c＃，labview軟件開發人員。與美國FITOK、美國SSI等國外的閥門、傳感器公司強強技術合作，引進具有國際水平的設計、開發和企業管理模式，產品具有國際競爭力，其中液體可實現壓力450MPa，氣體可實現140MPa的超高壓力。天正華意電氣目前可提供從幾KPa到幾百兆帕壓力的增壓及實驗系統。從成立以來一直專注于壓力增壓及檢測行業，可提供整套系統解決方案。公司主營產品：電氣試驗設備增壓泵：天正華意電氣氣體泵、天正華意電氣液體泵等。試驗系統：氣密性檢測裝置、試測試裝置、靜壓試驗試驗儀、脈沖試驗臺、密封測試檢測系統、水壓試驗機、疲勞實驗裝置。產品廣泛應用于建筑、消防、給排水、汽車、石油、化工、冶金、電力、海洋、食品、造紙、環保、燃氣、醫藥、水利等行業。

鄂州變壓器測試臺輸入電壓三相380V，輸出電壓20~650V，負荷電流88.8A。調壓器具有無觸點調壓的特點，使用方便，能長期可靠運行。廣泛用于工礦企業、農業及科研等單位，作為調節電壓的通用設備。當輸入電壓恒定時，它能在帶負載的情況下，無級平滑地調節輸出電壓。調壓器與TWK控制配合使用，可實現自動調壓穩壓。按額定頻率50Hz設計的調壓器，允許在150Hz的頻率下半負荷運行。功能特點(1)設置試驗項目聯鎖保護，過流過壓保護，試驗操作控制，電壓、電流、頻率全程監視，耐壓計時，試驗提醒等功能。(2)電動升降壓電流量程、電壓量程在操作臺內任意切換。(3)空負載損耗分高壓低壓測量系統測量精度高于0.2級試驗數據齊全空載損耗空載電流短路損耗短路阻抗等值直接顯示并可保存打印 短路損耗值直接換算到75℃或120℃右或140℃半電流試驗值準確性與全電流試驗等效。5.8試驗變壓器TH系列試驗變壓器是在同類產品（G）型試驗變壓器的基礎上，按試驗變壓器標準ZBK41006—89要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。技術指標◆使用環境條件環境溫度不高于＋40℃、不低于-20℃空氣相對濕度不大于90％海拔高度不超過2000米◆工作電壓電源控制箱（臺）輸入電壓為工頻220V或380V，相對誤差不超過±10％。（具體使用電壓根據用戶所定試驗變壓器規格選?。┬?號規 格

鄂州變壓器測試臺低壓感應耐壓測試（界面如圖9）1. 數據顯示：界面中中顯示實時的三相有效值電壓值、三相電流值、試驗頻率以及試驗計時；預設參數設置預設電壓為2倍的額定電壓。2. 接線方式：將測試線夾頭按照a、b、c順序夾至變壓器三相低壓側，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：點擊點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動倒計時，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：若變壓器低壓側額定電壓高于 400 伏（即高于機組額定輸出電壓）時，請使用中間變壓器進行測試或參考其他試驗方法；進行感應耐壓試驗時，變壓器一次側有高電壓，應注意保持距離；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓感應耐壓試驗（如圖9）高壓感應耐壓試驗界面及試驗流程與低壓感應耐壓試驗基本相同，不同之處為高壓試驗啟動“中間變壓器”第七章 溫升試驗點擊“溫升試驗”選擇按鈕，進入溫升試驗界面（圖 10）圖 10溫升試驗界面溫升測試（界面如圖10）根據變壓器的類型，選擇“油變負載”“干變空載”“干變負載”，進行試驗項目；油浸式變壓器：這一類型的變壓器溫升試驗需要進行其負載溫升試驗即可。干式變壓器：這一類型的變壓器溫升試驗需要進行其空載溫升和負載溫升兩個試驗。以“油變負載”為例，點擊進入試驗界面如果此編號下有試驗數據，可以勾選“初始數據清零”，將之前數據全部。溫度保存間隔：是試驗過程中溫度記錄的時間間隔，自行填寫。接線方式：測試線接被試變壓器高壓側，低壓側短路。試驗前請仔細閱讀試驗說明。試驗說明：試驗分為兩個階段：個階段：施加總損耗（被試變壓器總損耗），觀察溫度變化，連續三個小時，每個小時溫度變化率不超過1K，則認為該被試變壓器達到穩定狀態，可以進入第二階段；第二階段：施加額定電流，將被試變壓器施加的電流值降至被試變壓器高壓側額定電流值，維持一個小時，記錄當前電壓、電流、損耗、溫度等數據，一小時后，系統直接斷電，迅速測量被試變壓器高壓側和低壓側的電阻值，一般只采取其中一個相別的電阻，每隔半分鐘或者一分鐘，記錄電阻值，一共測量十五分鐘，停止測量，根據所記錄的電阻值推算出被試變壓器的高壓熱阻值和低壓熱阻值，將所有數據進行計算，得出溫升數值為該試驗所需終數據。

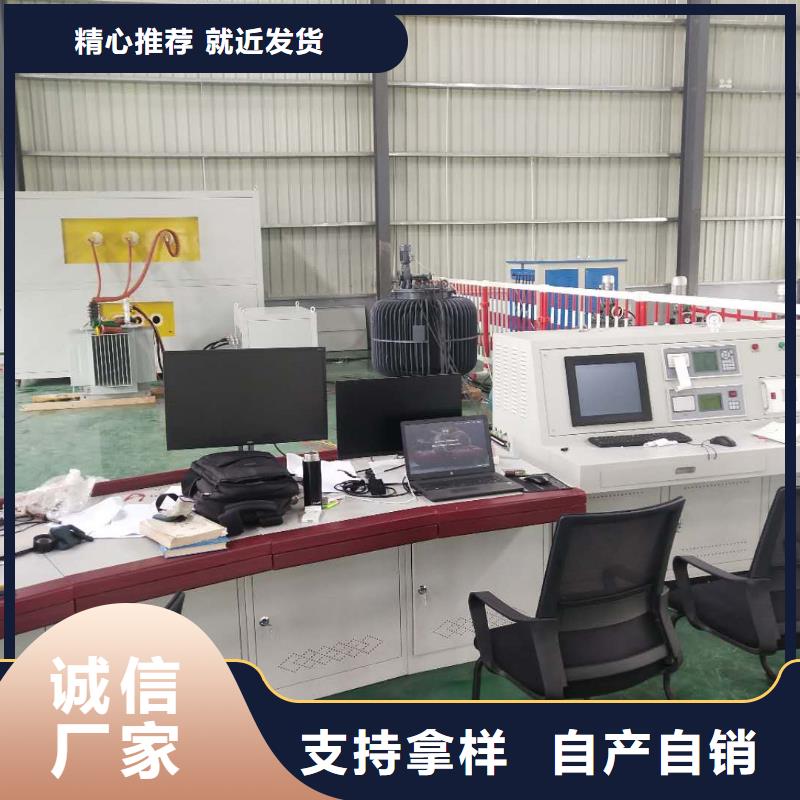

鄂州變壓器測試臺圖片僅供參考這是全自動 手動沒有電腦及打印機設計前言1．數據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心。2．系統保護采用硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。章項目概況1.1甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■10kV普通配電變壓器和特種電力變壓器，容量三相1000kVA及以下。1.2甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為4.5％以內，電壓等級為■高壓側10kV等?！龅蛪簜龋?.1kV～0.4kV。1.3甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品容量要求：■高壓側電壓等級10kV容量1000kVA及以下的試品。1.4甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品以下試驗項目的要求：1.4.1例行試驗（部分）■變壓器空載電流百分比及空載損耗試驗；變壓器短路阻抗百分比及負載損耗試驗；■

鄂州變壓器測試臺本擔保所列出的責任受以下條件限制：1、保管、使用、維護并遵守產品手冊說明及其它應用建議2、 客戶及時就任何產品通知我司，必要時應迅速對產品進行修復。除非客戶收到我司的發貨通知，否則不能返回任何產品。3、 我司有權要求客戶提供購買憑證，如原始發票、銷售契約或包裝收據，以確定產品是否在保證期內4、客戶同意以上內容的保證，違背本保證內容而導致的任何損失、包括數據的丟失概不負責。試漏及抽真空裝置注意事項信息－請先翻閱只能使用本操作手冊和技術參考指南中指定的裝置，否則裝置提供的保護可能會受到削弱。使用測試儀之前，請閱讀以下注意事項。?警告：替換零部件可能會影響儀器本質的性能。?注意事項：出于原因，本設備只能由具備相應資格的人員操作和維修，在操作或維修之前，請全部閱讀并完全理解技術參考指南。?在首次使用之前，請給予檢測儀充電。并完全充滿電使用。我司建議在每個工作日之后給檢測儀繼續充電，直到電池顯示充滿狀態。?在首次使用之前，請給予裝置充電。并完全充滿電使用。建議在每個工作日之后給裝置繼續充電，直到電池顯示滿電狀態。?警告：切勿將任何其他鋰電池用于測試儀，使用任何其他電池會引起火災或爆炸。如果想更換請與我司聯系。?警告：當鋰電池接觸130度的高溫10分鐘后，可能引起火災或爆炸。?請勿通過拆卸的方式停用檢測儀，則會導致檢測儀的不當操作并損壞。

鄂州變壓器測試臺、電流互感器1、額定電流（200，100，50，20，10，5）/5A2、額定電壓3kV3、準確度等級0.1級4、額定頻率50Hz 六、電壓互感器1、額定電壓(0.5，1)/√3)/(0.1√3)kV2、準確度等級0.1級3、額定頻率50Hz 七、TH-3395T變壓器直流電阻測試儀1、測試電流20mA、1A、5A、10A、20A2、測試范圍1mΩ~2kΩ3、分辨率0.1μΩ4、準確度0.2％ 八、TH-2001K功率分析儀1、輸入通道電壓、電流各62、測量范圍0.2~50A；6~1000V3、頻率范圍直流、交流0.5Hz~1MHz 八、TH-3000溫度巡檢儀1、顯示方式7英寸大屏幕觸控液晶顯示2、采樣時間≤1S3、通訊接口RS232與RS4854、數據接口不少于三個USB2.0接口5、溫度范圍PT100熱電阻-100～330℃6、測溫通道30個 7、測量精度不小于0.1℃ 九、變壓器溫升綜合控制臺滿足空載損耗及空載電流、負載損耗及阻抗電壓、短時過負載以及零序阻抗測量能力的測量及非額定條件下的換算；具備自動生成溫升曲線和報告打印和數據自動處理和U盤導出等功能；操控軟件應包含電阻不平衡率自動計算及直流電阻溫度的換算功能，能實現計算機界面操作、數據自動處理和U盤導出等功能環境溫度及電源頻率測量； 1、油浸式，外殼有良好接地端子，應具備移動的輪子，固定放置時應能平穩支撐，使用中應固定，不能被移動。2、三相、可單相使用。3、額定容量滿足10kV、35kV配電變壓器容量在2500kVA以內的“變壓器短時過負載能力試驗”要求。3、輸入電壓0～650V/4、多抽頭，輸出電壓1.0、5.0、10.0、15.0kV4、額定容量運行時間不少于20h5、高、低壓套管為瓷質，高壓套管帶均壓球十、單相升流器頂部出線布置出線方式 1、額定容量 調壓器：30kVA；升流器：30kVA2、升流器額定輸入電流：75A；電壓：400V3、升流器額定輸出5kA；6V4、阻抗電壓＜8％5、空載電流＜6％ （投標人填寫1、試驗區域面積：高：3.5米，長12米，寬8米
