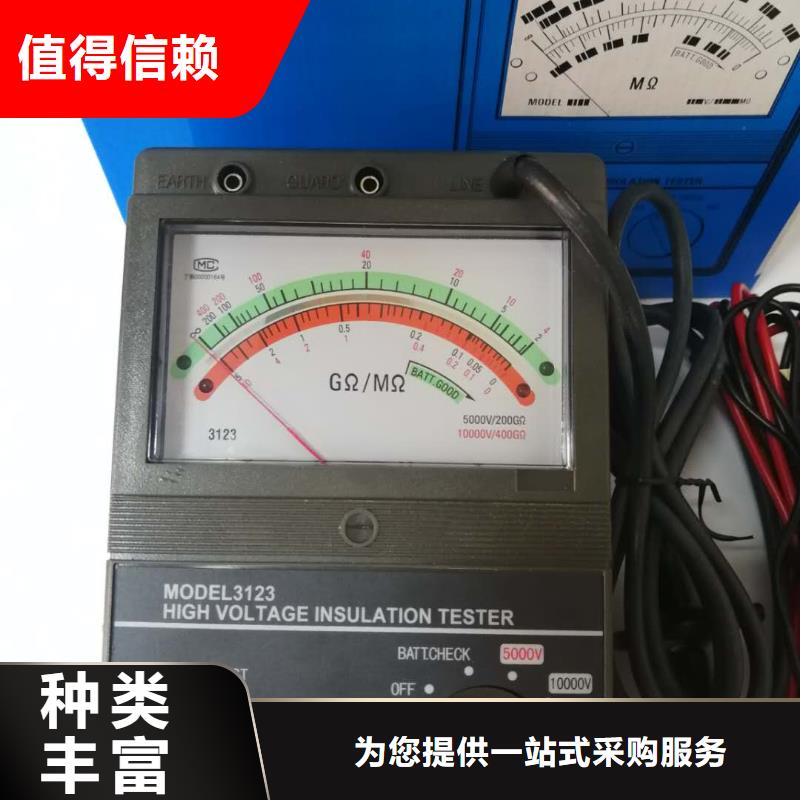

聊城絕緣電阻測試儀 實驗之前注意事項1、本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上 高壓干擾電能，因此為了人身，使用本儀器首先一定要接好接地線！2、本儀表在高壓?jiǎn)?dòng)后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使電壓表回零后才進行例行需要的人工放電！因?yàn)槎搪贩烹姷膹?qiáng)烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！！一、產品概述隨著我國電力工業的快速發展，電器性實驗是保障電力系統運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

聊城絕緣電阻測試儀 使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查測試儀電量是否充足； 3.使用本測試儀帶電檢測絕緣子時應遵守《GB26859-2011電力工作規程 電力線路部分》； 4.不得使用該測試儀帶電檢測少于三片的絕緣子； 5.帶電檢測35kV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表1時，即應停止檢測。如果絕緣子串的總片數超過表1的規定時，零值絕緣子片數可相應增加。電壓等級零值片數表1 一串中允許零值絕緣子片數6.在檢測過程中兩探頭間有高壓嚴禁人體接觸； 7.測量結束取下探頭時，必須在關閉電源后將兩探頭短接放電后再操作操作（勿同時接觸兩個探頭）； 8.防止劇烈震動、碰撞或高空跌落； 9.嚴禁拆卸機殼； 10.避免雨淋、水滴、潮濕環境； 11.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。12、手持接收機充電過程中，電源鎖必須在開鎖狀態。13、測試儀的探頭有一個帶紅色的標識接高壓端。14、儀器配有1KG的標準電阻，使用前請用標準電阻校驗儀器準確度，若誤差偏大請聯系廠家校準。

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值
聊城絕緣子局部放電巡檢儀物超所值 <聊城>天正華意電氣設備有限公司

聊城絕緣電阻測試儀 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲)。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。 6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值

聊城絕緣電阻測試儀 極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值），按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按”或鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下?lián)舸?，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比參考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值 聊城絕緣子局部放電巡檢儀物超所值 <聊城>天正華意電氣設備有限公司

聊城絕緣電阻測試儀 測量原理絕緣電阻測量采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R＝V/I計算接地電阻值R。七．操作方法1．開關機按POWER鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時按一下按鍵切換到直流電壓測試模式，將綠表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時按一下按鍵切換到直流電壓測試模式，將綠筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。c5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 為了保證測量精度測試時不要把測試線纏繞在一起。保證絕緣電阻精度的溫濕度值絕緣電阻范圍 保證絕緣電阻精度的濕度值 保證絕緣電阻精度的溫度值0Ω-100MΩ ＜85％ RH(無凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(無凝露) 21GΩ-1000GΩ ＜65％ RH(無凝露) 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。

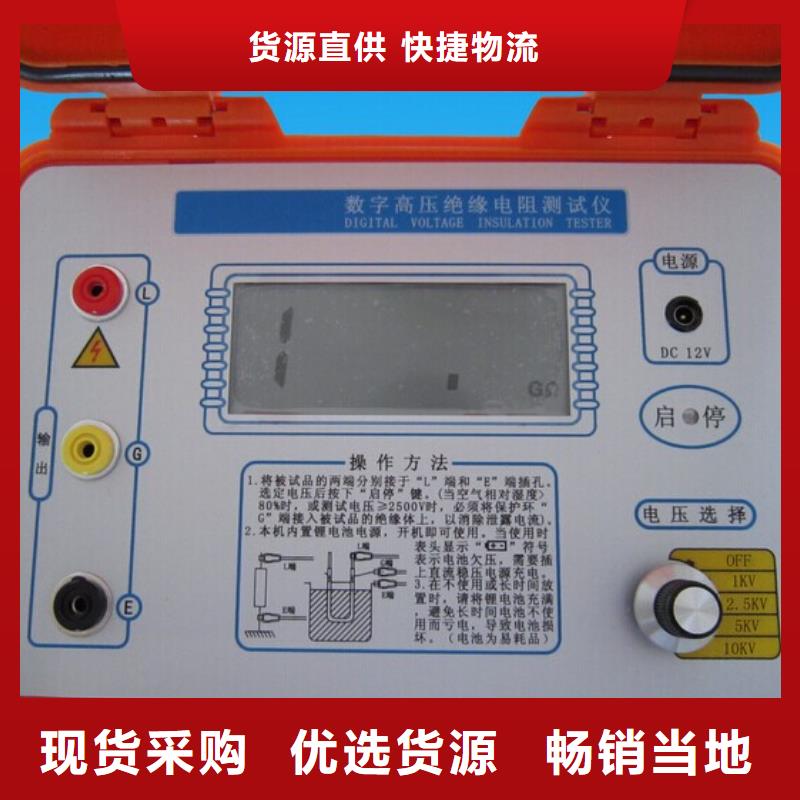

聊城絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分?jǐn)?shù)據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分?jǐn)?shù)據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值 <聊城>天正華意電氣設備有限公司

聊城絕緣電阻測試儀高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。而TH-20 快速零值檢測裝置 （以下簡稱測試儀）是高性能定量檢測與分析的儀器，該測試儀操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。二、功能說明1 帶電測試功能本測試儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使測試儀不再局限于停電檢測，應用更為廣泛。2 報警提示功能本測試儀根據電力檢測標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。3測試結果存儲功能本測試儀可將測試結果存入U(xiǎn)盤，方便以后查詢。進行測試時按照測試儀提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，測試儀自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。4歷史數據查看及分析功能本測試儀可在數據接收機端查看存入U(xiǎn)盤的歷史數據，并分析低零值絕緣子片數占整串的比例。

聊城絕緣電阻測試儀 保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值

聊城絕緣電阻測試儀 尊敬的顧客感謝您使用本公司產品。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

<聊城>天正華意電氣設備有限公司

聊城絕緣電阻測試儀 注意： Ω量程定標電壓為0.5kV，GΩ量程定標電壓為2.5kV。②保證電阻測量準確度的測試電壓范圍：20％以上電壓量程標稱值。③當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響。④2000GΩ量程為參考量程，用于相對濕度小于70％的干燥環境使用。5、抗電場干擾能力：2mA(50/60Hz)。6、報時、報警功能：秒表顯示值為19分59秒，20分鐘一循環，聲響報點為15秒、60秒、每分鐘，到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警。7、顯示表：三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。8、 供電：內附1.2V/2000mAh鎳氫可充電電池10節，共DC12V 供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作。9、使用環境溫度：﹣20℃～﹢40℃相對濕度：20％～90％10、體積：315×240×180mm（長×寬×高）11、質量：5.5kg五、工作原理本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。測試電壓0～20kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強大的自動調整能力，也使本儀表具有達到非一般同類儀表抗干擾的能力。

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值

聊城絕緣電阻測試儀 本型絕緣電阻表檢定裝置是依據JJG1005—2005《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計制造的專用設備，用于檢定電子式絕緣電阻表的示值誤差、跌落電壓（Ud）短路電流。與本公司生產的恒速器（THCY3型）配合可檢定指針式兆歐表的示值誤差、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來檢定各類絕緣電阻表的理想設備。二、主要技術指標 本絕緣電阻表檢定裝置主要用來檢定額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測8000V的直流電壓。

聊城絕緣子局部放電巡檢儀物超所值 <聊城>天正華意電氣設備有限公司

聊城絕緣電阻測試儀影響電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小

<聊城>天正華意電氣設備有限公司

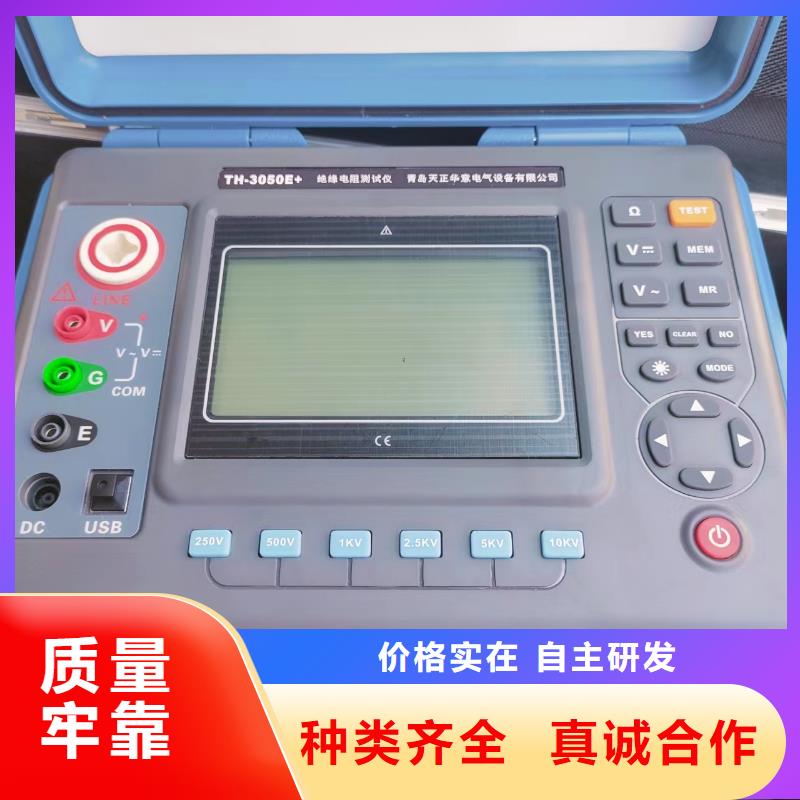

聊城絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<聊城>天正華意電氣設備有限公司 聊城絕緣子局部放電巡檢儀物超所值

聊城絕緣電阻測試儀 操作步驟本儀表初次或前赴現場使用前應進行充電（全程充電時間8小時，充電指示燈從紅變綠），以免到現場使用過程中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。儀表操作步驟如下：1、準備本儀表接線前，首先應將“工作電源”開關調在關的位置，“高壓控制”按鈕應斷開！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，確保方可接線！尤其變電站、發電廠現場等受到電網泄漏感應到強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才能把被測量端的人工放電棒移開。2、接線把儀表的兩個“E”端接到被測物的地或零端，以及大地。把儀表的“L”端接到被測線路端，例如變壓器繞組，電纜芯線。把儀表“G”端接到被測回路需要表面電阻泄漏影響的保護環。3、預選測試電壓把“高壓預選”開關選向需要的測試電源電壓。如需要從0V調起時，需要把“高壓調節”旋鈕反時針旋轉到盡頭。4、接通工作電源把本儀表“工作電源”開關撥向通，開關上方的指示燈即亮，“kV”電壓表顯示應0.00kV。5、測試啟動把“高壓控制”按鈕按下，這時高壓從L端輸出，“kV”表顯示L-E之間的電壓值，“min.s”表開始計時。6、測試電壓細調調節“高壓調節”旋鈕，可把電壓平滑調節到指定值。7、電阻量程選擇把“電阻量程”開關選向需要的量程或從MΩ檔向2000GΩ量程步進，若儀表連續報警，則表示被測電阻太低，應退低檔來測量。8、電阻值讀數通過“MΩ/GΩ”表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時，便于操作者記錄。關于吸收比、極化指數的計算公式為：吸收比＝R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。極化指數＝R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。9、測試電壓退出將“高壓控制”按鈕退出，這時“kV”表就會緩慢回零，數字秒表也會退出顯示。如果“kV”表不緩慢回零，則應以帶電阻的放電棒放電。10、結束當“kV”表顯示為0.00kV后，再經過對被測物人工放電棒接通大地，證明后即可關機、拆線。測試結束。
