聊城變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

聊城變壓器變比測試儀使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（ 圖二此時頂欄顯示儀器運行時間，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。按上下左右鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。變比測試?三相測試：普通三相變壓器測試?單相測試：單相變壓器、P、CT測試Z 型測Z型變壓器測試。 三相測試在“主菜單”屏下選中“變比測試項后按確認”鍵進入變比測試選擇”屏在變比測試選擇屏下選中三相測試項后，按確認鍵進入“三相測試選擇”屏）。圖三圖四?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。“正常測試”和盲測功能”的設置、操作類似，在此以“盲測功能”為例進行說明介紹。選擇“盲測功能”項后，按“確認鍵進入盲測功能參數設置”屏（見圖五）。圖五“額定高壓額定低壓”分接聯結組別”、“試品編號、“測試”為菜單選項，其右邊所屬各項為功能參數。

聊城變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。

聊城變壓器變比測試儀使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（ 圖二此時頂欄顯示儀器運行時間，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。按上下左右鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。變比測試?三相測試：普通三相變壓器測試?單相測試：單相變壓器、P、CT測試Z 型測Z型變壓器測試。 三相測試在“主菜單”屏下選中“變比測試項后按確認”鍵進入變比測試選擇”屏在變比測試選擇屏下選中三相測試項后，按確認鍵進入“三相測試選擇”屏）。圖三圖四?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。“正常測試”和盲測功能”的設置、操作類似，在此以“盲測功能”為例進行說明介紹。選擇“盲測功能”項后，按“確認鍵進入盲測功能參數設置”屏（見圖五）。圖五“額定高壓額定低壓”分接聯結組別”、“試品編號、“測試”為菜單選項，其右邊所屬各項為功能參數。

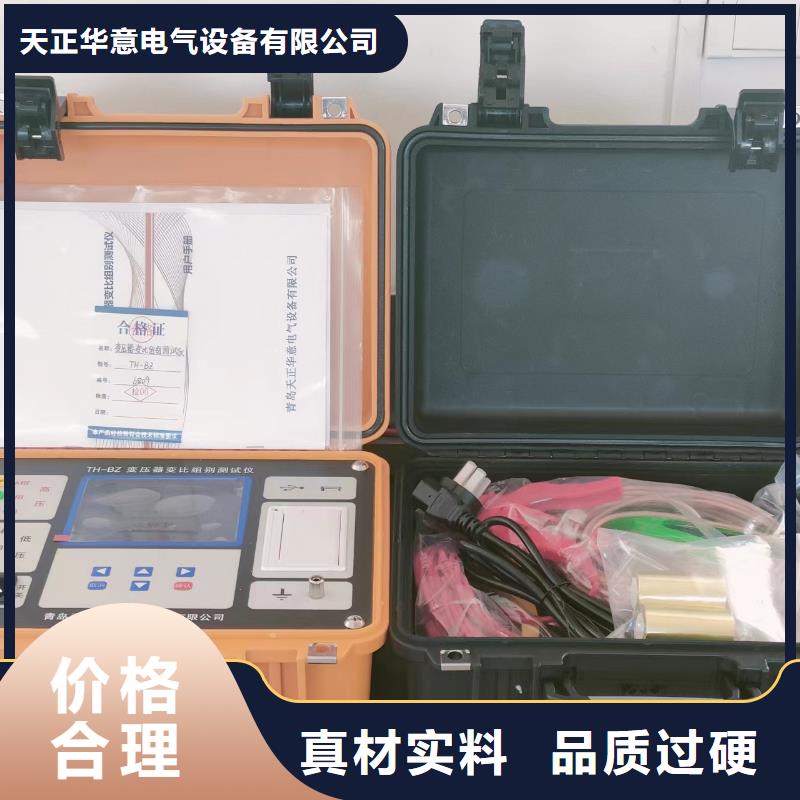

聊城變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試
