莆田接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

<莆田>天正華意電氣設備有限公司

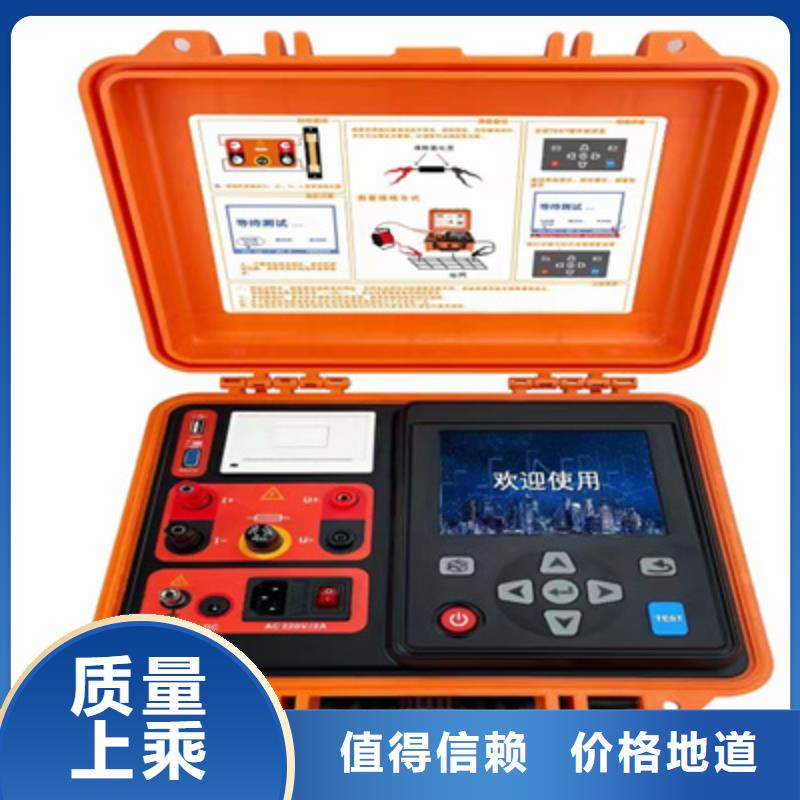

莆田接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。

莆田5A大地網接地阻抗測試儀-資質齊全 <莆田>天正華意電氣設備有限公司
<莆田>天正華意電氣設備有限公司

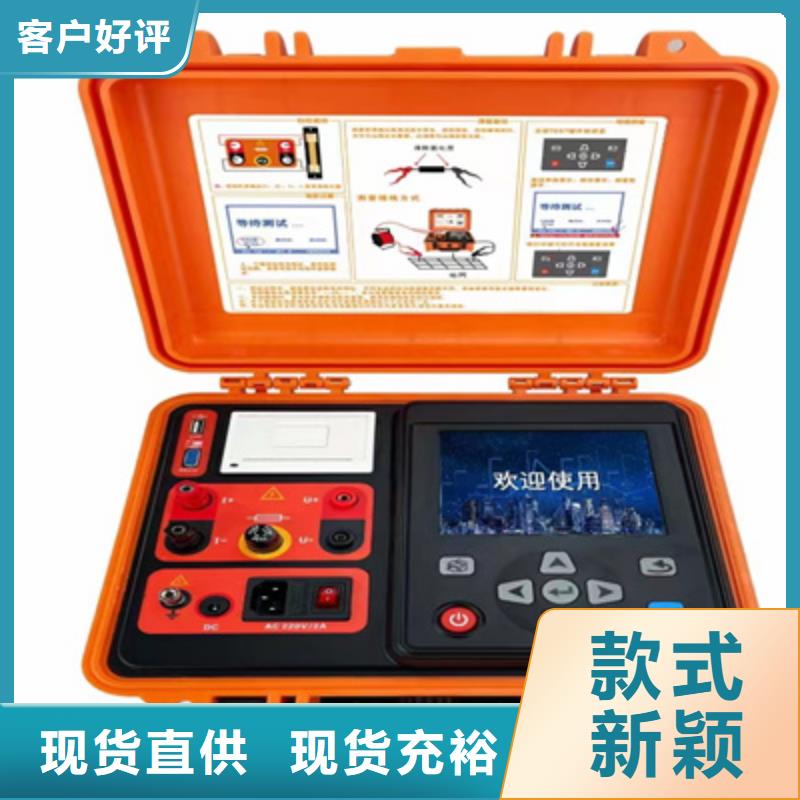

莆田接地導通測試儀在測試界面再按“確認”鍵，儀器自動輸出已設置幅值電流，對試品進行測試，見圖5。實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖6測試中界面5）測試數據的讀取與打印實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖7 測試結果界面測試完成，屏幕會顯示測試結果，，此時按下F1，儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線（含線盤）1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水，以免降低儀器絕緣強度發生故障。☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔☆儀器應存貯在溫度-10℃～＋50℃，相對濕度 ≤80％的環境中☆如長期不用，請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電，充滿后再使用.單位名稱：青島天正華意電氣設備有限公司

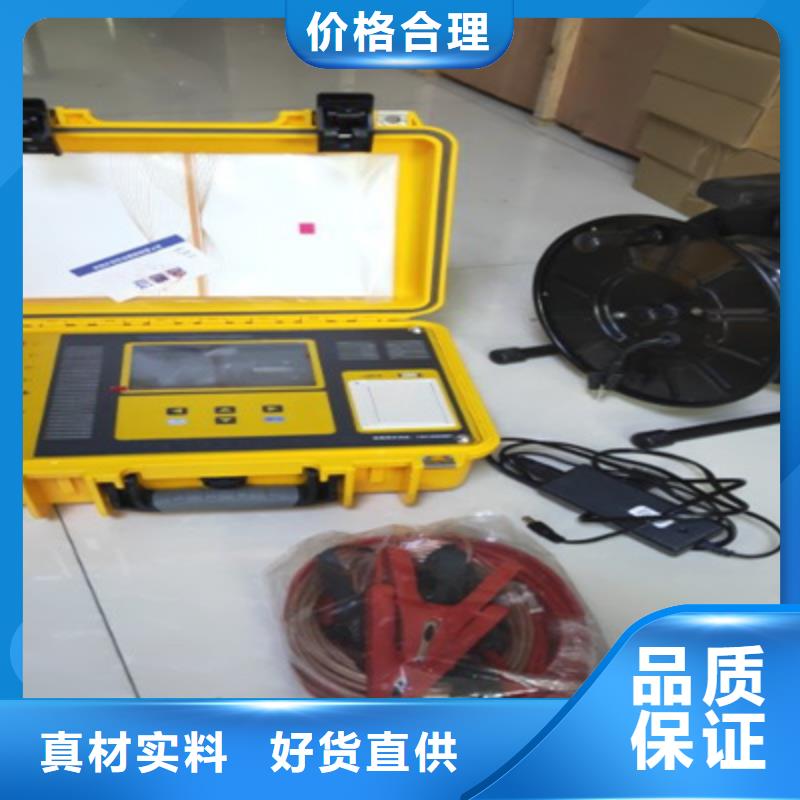

莆田接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

莆田接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

<莆田>天正華意電氣設備有限公司 莆田5A大地網接地阻抗測試儀-資質齊全

莆田接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

<莆田>天正華意電氣設備有限公司
莆田5A大地網接地阻抗測試儀-資質齊全

莆田接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作。控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

<莆田>天正華意電氣設備有限公司
<莆田>天正華意電氣設備有限公司 莆田5A大地網接地阻抗測試儀-資質齊全

莆田接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作。控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

<莆田>天正華意電氣設備有限公司

莆田接地導通測試儀顯示模式4位超大LCD顯示，灰白屏背光測量指示測量中LED閃爍指示，LCD倒計數顯示LCD尺寸108mm×65mm儀表尺寸長寬高：277.2mm×227.5mm×153mm測試線長紅色5m，黑色5m各2條測量時間電阻測試：約3秒/次；電壓測試：約2次/秒USB接口具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 通 訊 線USB通訊線1條數據存儲500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿數據查閱數據查閱功能：“MR”符號顯示溢出顯示超量程溢出功能：“OL”符號顯示報警功能測量值超過報警設定值時發出報警提示電池電壓電池電量實時顯示，電池電壓低時提醒及時充電自動關機“APO”指示，開機15分鐘后自動關機功耗待機: 30mA Max(背光關閉)開機開背光: 43mA Max測量：2A Max(背光關閉)質量儀表： 2397g(含電池)測試線：850g(含簡易測試線)儀表箱：1200g工作溫濕度-10℃～40℃；80％rh以下存放溫濕度-20℃～60℃；70％rh以下過載保護C1-C2 P1-P2各端口間AC 280V/3秒絕緣電阻10MΩ以上(電路與外殼之間500V)耐壓AC 3700V/rms(電路與外殼之間)電磁特性IEC61010-4-3，無線頻率電磁場≤1V/m 適合污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》電流極負6. 功能按鍵7. DC充電座 8. USB接口9. 測試按鍵 10.開關機鍵 11. 鱷魚夾 12. 測試線（紅黑各2條） 六.操作方法1．開關機按“ON/OFF”鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足能保證測量的精度。電池電量減少時，電量指示條減少。3．等電位電阻精密測試測試時先去除被測物體表面的絕緣層、氧化層測量等電位電阻或者直流低阻時不能帶電測試測試線與檢測儀、被測物體間連接要可靠由于元件測試線發熱會引起誤差，建議每次測試時間間隔30秒，測量結果會更準確測試時檢測儀顯示OL符號，表示被測兩點間等電位值超過量程，檢查測試線接觸情況，可能被測試兩點間開路開機后

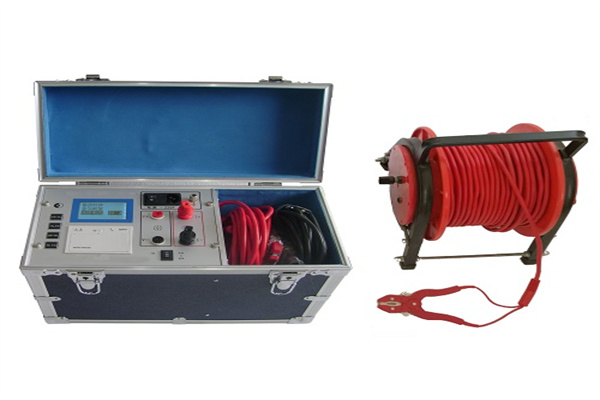

莆田接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

莆田5A大地網接地阻抗測試儀-資質齊全

莆田接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

莆田5A大地網接地阻抗測試儀-資質齊全 <莆田>天正華意電氣設備有限公司

莆田接地導通測試儀測試中屏幕實時顯示電阻值和測試電流值，若電池電量不足會主動停止測試，此模式下注意要等待測試值穩定才是正確的結果。單次測試模式：測試完成后會自動停止測試和自動放電，若蜂鳴器響，代表處于放電狀態，放電完成后即可進行下一次測試。測試過程中，可通過短按“”鍵進行提前中斷測試，便于開始下一次測試。（5）數據儲存測試完成后自動編號儲存數據，多可存儲9999組數據。（6）記錄查詢開機后，按“”返回鍵進入主菜單界面，按“”或“”鍵移動光標至“記錄查詢”項，按“”鍵進入儲存記錄查詢頁面，默認跳到的測試值處開始查詢，按“”或“”鍵翻頁查詢保存的測試數據。長按“”或“”可快速翻頁。（7）數據刪除進入記錄查詢界面后，按“”或“”鍵選擇刪除記錄、全部刪除、記錄導出功能。單條記錄刪除：刪除當前該條數據，刪除時間與所儲存的數據量有關（儲存的數據量為35條時，刪除所需時間約為10s）。全部刪除：刪除所有已存的數據，大約需要0.1秒鐘完成。記錄導出：在儀表連接U盤，可將數據導入到U盤。選擇刪除后，按“”鍵確定，彈出是否刪除對話框“ ”，按“”或“”鍵移動光標選擇YES或NO，再按“”鍵進行確認或者取消刪除。（注：當數據量較多時，在將數據備份完成后，建議選擇全部刪除。）（8）數據導出在數據記錄查閱界面，插入U盤，按“”或“”鍵移動光標到數據導出，再按“”鍵導出記錄數據到U盤，記錄數據為TXT格式。（9）打印實時打印測試數據：測試完一組有效數據后，如果需要打印測試數據，按“”鍵可打印當前測試的數據。打印儲存數據：在記錄查閱界面，翻頁到所需打印的數據頁，點擊“”鍵即可打印當前查閱的數據。

莆田5A大地網接地阻抗測試儀-資質齊全

莆田接地導通測試儀在測試界面再按“確認”鍵，儀器自動輸出已設置幅值電流，對試品進行測試，見圖5。實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖6測試中界面5）測試數據的讀取與打印實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖7 測試結果界面測試完成，屏幕會顯示測試結果，，此時按下F1，儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線（含線盤）1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水，以免降低儀器絕緣強度發生故障。☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔☆儀器應存貯在溫度-10℃～＋50℃，相對濕度 ≤80％的環境中☆如長期不用，請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電，充滿后再使用.單位名稱：青島天正華意電氣設備有限公司
