嘉興批發智能三相大電流源的基地

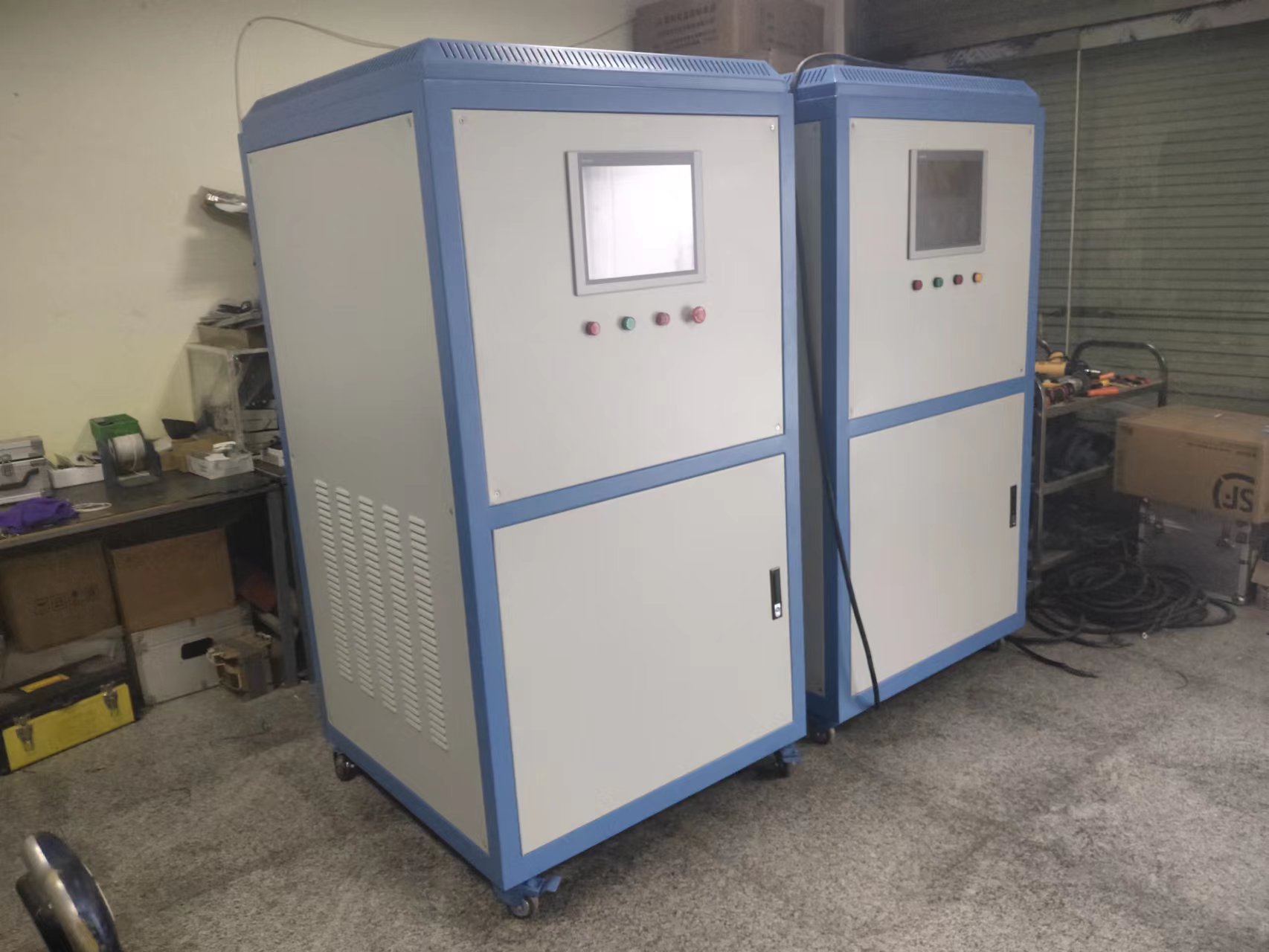

嘉興大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

嘉興大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。

嘉興大電流發生器廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。本套多功能控制柜可完成全自動溫升專用三相大電流發生系統的各種相關控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂?？梢愿鶕?jù)用戶需求量身設計相應功能擴展的PLC控制柜、變頻柜等，滿足用戶要求，并搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。3.1.2控制系統組成部分：3.1.2.1 施耐德斷路器，接觸器主要一個或者幾個相應型號斷路器組成，實現整個柜體的電源控制，及相關組成部分的電源控制。3.1.2.2 西門子PLC根據工程需要選配S720 PLC，并配對使用相應適配型號的模塊，以實現系統要求的各項數據的采集及處理反饋等功能。本套多功能開關控制柜一般只選用西門子生產的PLC作為主控件。3.1.2.3工控機 研華工控機3.1.2.4臺灣明緯電源一般采用12V/24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據具體設備型號選用不同類型的開關電源，以實現相應功能。

嘉興大電流發生器主要技術參數額定容量（常用參數）：10kVA輸入電流：AC 0 ～ 27A輸出電壓：AC:10V DC 0 ～10V輸出電流：AC 0 ～ 1000A DC 0 ～ 1000A 電壓測量精度：0.5 ％FS ± 3 字電流測量精度：0.5 ％FS ± 3 字計時長度：0 ～ 48小時電源電壓：AC380V ±10％50Hz±1 Hz四、操作說明在系統上電后，PLC會自動判斷調壓器是否歸零，如未歸零則將調壓器歸零，在調壓器歸零過程中，除急停按鈕外，任何操作都不能執行。1.系統啟動界面。自動測試：點擊后進入自動測試，設置流程，設置完成后進入自動測試項目，啟動后系統將按照設置進行測試。自動測試模式下，設備上的操作按鈕，除急停按鈕外，其他按鈕都不能進行操作。手動測試：點擊后直接進入手動測試模式。在次模式下，需要人工控制，設備啟停，電流的增減操作。查看數據：可以查看7天以內的自動測試和手動測試的相關數據。并能將數據存儲到U盤當中。注：請注意及時保存相關測試數據，以防超過時間，數據丟失。系統設置：主要對被測件的保護溫度進行設置，防止被測件溫度過高，燒毀被測件。

嘉興大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

嘉興大電流發生器軟件功能說明：2.4.1試驗過程的管理2.4.1.1軟件界面說明?中文界面?試驗軟件界面設有權限，試驗員無法進入其它應用軟件界面?界面友好，操作簡單方便、步驟清晰簡潔?具有相關提示區域（操作指引、錯誤提示等）?具有相關曲線顯示區域?具有當前操作員姓名、時間、被試設備型號及編號等實時信息顯示區域2.4.1.2軟件功能說明?具備登錄權限控制功能， ?具備被試品參數、試驗參數錄入功能（須具備相應權限）?具備系統設置、硬件比例設置功能（須具備相應權限）?具備試驗過程記錄功能?具備操作提示功能?具備試驗過程自動控制功能?具備試驗結果自動計算功能?具備試驗數據自動記錄功能?具備試驗報告自動生成與打印功能（備選）?具備本機數據庫功能?具備歷史試驗記錄查詢功能?具備數據庫接口功能，可連接服務器數據庫2.4.2系統自診斷功能系統具有自檢測功能和保護功能，能對系統的高、低壓交流、直流開關量、模擬量和各熱工量進行監視并與系統連鎖、報警；系統的過壓、欠壓、過流保護等，嚴重故障或故障影響到試驗正常進行、可能引起系統故障擴大或影響設備時自動停機，切斷上級電網，并有聲光報警；系統還能在故障時記錄故障信息，進行自診斷，提示故障位置等功能。2.5主要技術指標型號TH-7000A輸出電流交流單相7000A 3組電路方式 電動柱式調壓器或感應調壓器交流輸入 相線 3Φ4W ＋G電壓 380V±10％，50Hz±2％三相四線輸入電流 552.6A輸出相線1Φ2W ＋G開路電壓0-10V自動轉換電流AC 0-7000A連續可調穩流精度輸出電流≤±0.5％輸出端子接線端子保護電子電路快速偵測過電壓、過電流、過高溫自動跳脫保護及告警裝置 非測試狀態電壓為零，電流為零顯示及設定電壓表顯數字電壓表 解析度0.1V電流表顯示 數字電流表 解析度1A調節設定電流（高精電位器調節）系統整機效率90％耐壓絕緣阻抗AC 1800V 1分鐘，20兆歐冷卻裝置自然風冷噪音﹤60dB（機器前方1mm）互感器精度 0.2S級防護等級 IP20工作環境 溫度 -10℃-50℃濕度 0-90％（非凝結狀態）海拔高度 1500m以下

嘉興大電流發生器.工作原理由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、大電流輸出端子：通過該端子進行電流輸出。顯示屏：電流值、輸出時間在此顯示。電源輸市電AC220V接入端子電源開關：采用空氣開關來控制設備電源。5、操作按鍵：實現人機對話。五、操作說明1.頁面說明1）、進入系統:大電流輸出界面大電流設置界面2）自動測試界面（根據設定值電流自動調節，并自動跟蹤輸出電流無限接近于設定值。從按下啟 動開始計時，到設定輸出時間完畢停止輸出）參數設置2.設定電流輸出自動方式下根據所需要的電流整定值設定電流大小，設置輸出時間，設置好后調壓器會自動調整電流輸出值。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.電流回路原理六注意事項為了操作人員及儀器的，確保儀器接地良好。試驗準備時接好地線，工作完畢時，拆除接地線。接入儀器的電源要求能承受20A電流沖擊。儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。設定過流保護的電流值應不超過儀器額定輸出電流值。在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵防機械損傷。儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.

嘉興大電流發生器.說明：表內的技術參數為單相大電流發生器的參數，如果需要的是相同型號的三相大電流發生器，則輸出容量都要相應的×3，電源電壓為380V、輸入電源相數為三相四線。四、試驗接線圖1整體式接線圖圖1 接線示意圖2．分體式接線圖圖2 接線示意圖五、面板功能說明圖3打印機打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕按印試驗結果RS232RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。指示燈： 由啟動燈、零位燈、報警燈三個燈組成，啟動燈和報警燈是高亮七彩燈。操作提示： 有一些簡短的提示語句和安裝接線圖。鍵盤 由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。電源開關： 工作電源，帶通電指示燈。六、操作步驟說明（1）開機使用開機處于“歡迎界面”如圖4：圖4 歡迎界面根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”圖5 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖6:圖6 主界面動態顯示區：一直處于采集信號，顯示輸出電流。結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或輸出電流、耐流時間或沖擊時間等。設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。信息顯示區：顯示試驗過程中的試驗狀態和提示信息。試驗操作區：選擇設置、試驗、回零命令。
