衢州三相標準功率源 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA；3．2 交流電流量程　　0.2A、1A、2.5A、5A、10A、50A　　 輸出容量　30VA；3．3 交流電壓、電流調節范圍 0～130％ FS（50A量程0～120％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流準確度 0.05％ FS；3．5 有功功率（50V～400V）準確度 0.05％ FS；3．6 無功功率（50V～400V）準確度 0.1％ FS；3．7 電流對同名相電壓的相位準確度　 0.050；3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度 0.01Hz；3．9 相　位　　調節范圍0～359.990， 調節細度 0.010；功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；3．10 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．11 交流電壓、電流及功率輸出穩定度　 ≤0.01％ FS /60s；3．12 諧波2～31次，幅度0～40％，各次諧波相位細度0.010·N（N為諧波次數）；3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、50A 輸出容量50W；3．15 直流電壓、電流調節范圍0～120％ FS（1000V、50A量程0～105％ FS），調節細度5×10-5；3．16 直流電壓、電流輸出穩定度　 ≤0.01％ FS /60s（峰－峰值）；3．17 直流電壓調定值準確度　　　　　　 　0.05％ FS；3．18 直流電流調定值準確度　　　　　 　0.1％ FS；3．19 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．20工作電源　 單相220V±10％，　50Hz±5％；3．21使用環境　 溫度200C±100C，　相對濕度≤85％RH；3．22體積重量　 約536×532×205mm3，　25kg（豪華型機箱30kg）。

衢州三相標準功率源本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及相關標準的要求而設計的單相0.05級交直流標準裝置?？蓹z定0.2級及以下交直流電壓表、電流表、頻率表、電阻表。源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置設有RS-232接口，能與計算機組成半自動檢定系統。軟件界面友好功能豐富，包括檢定、存儲及查詢功能。 裝置采用240＊128液晶屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種指針式和數字式萬用表、工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 輸出容量　20VA；3．2 交流電流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A輸出容量　20VA

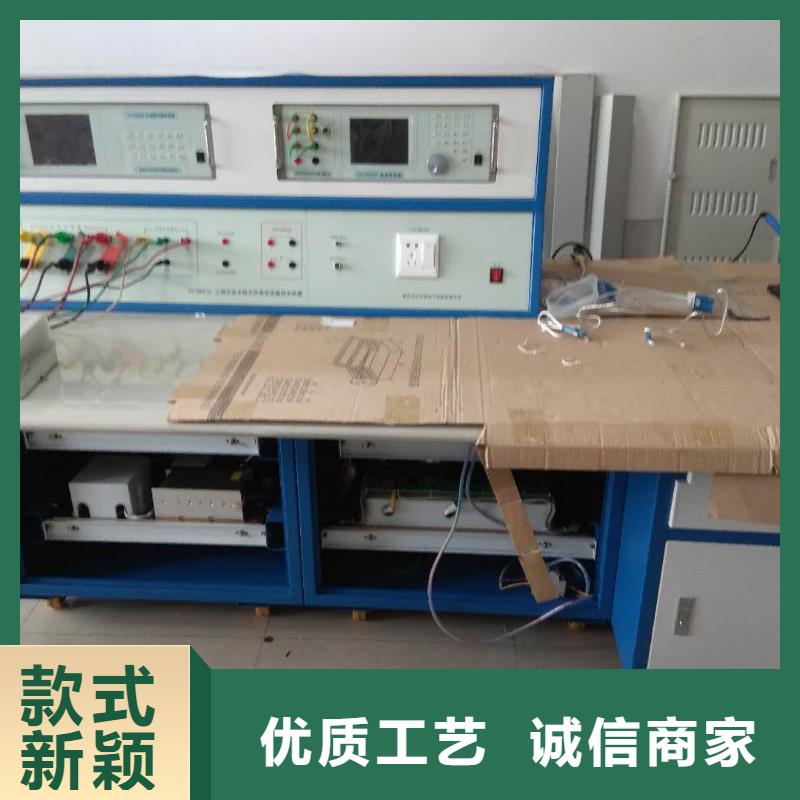

<衢州>天正華意電氣設備有限公司 交直流電表校驗臺2023已更新(今日/批發)

衢州三相標準功率源 直流源操作 在主菜單中，按“1”鍵進入“源操作”界面，在“源操作”界面中按“2”則顯示如圖6。在這里，可根據需要對直流源輸出進行設置。通過顯示器右邊的按鍵根據提示設置直流電壓和電流的量程、輸出值。直流源操作方法與交流源操作方法類似。需要注意的是：當直流電壓（電流）的檔位為mV（uA、mA）檔位時，只能對直流小電壓、電流信號設置，不能對直流大電壓、電流信號進行設置。直流電壓、電流的檔位為V、A檔位時，只能直流大電壓、電流信號進行設置，不能對直流小電壓、電流信號進行設置。 A狀態：步進1：10％ ：電量 ▲：送數方式 ?：量程圖65. 5電阻、點頻方波操作（因8508A的電阻測試電流超過裝置電阻各量程允許輸入電流（見附錄），故送檢時，不能以8508A作為電阻標準）在主菜單中，按“1”鍵進入“源操作”界面，在“源操作”界面中按“3”進入“電阻、點頻”界面（圖7）。在這里，可根據需要對電阻、點頻輸出進行設置。圖的表格部分（輸出檢測）顯示內置標準所測得的電阻值、點頻輸出值及送數方式的狀態。表格下部分用于設置電阻幅值；設置電阻輸出量程；設置點頻輸出值。底部為操作提示。通過顯示器右邊的按鍵根據提示可選擇不同的操作方式。注：電阻與點頻不能同時輸出。

衢州三相標準功率源 直流校準鍵為“電量切換”，可將電壓操作切換為電流操作。例如2:電流校準“升10％”再按“8”進入“零點校準”然后輸入您的實際電流值按”OK”確認鍵；接下來“升”或者您需要的某個電流值 再按“9”進入“滿度校準”然后輸入實際電流值按“OK” 鍵確認；這樣反復來回多次校準零點和滿度達到電流的線性準確。需要注意的是電流校準中有“電流分檔位”，每個電流檔有4個分檔位：2A為：0.25A、0.5A、1A、2A；20A為：2.5A、5A、10A、20A；100A為：12.5A、25A、50A、100A；按“6”鍵進行“檔位切換”時是在2A20A100A這幾個量程檔位切換再按“0”鍵進入“電流分檔位”則是在這個量程的小量程檔位進行選擇?！啊?鍵是“檔位初始化”，如果按下“▲”鍵就會提示“?”，如果確定進行“檔位初始化”則按“OK”確定，就會使當前電壓或者電流操作校準數據初始化否則按“返回”。2：電流校準初始化按“2”鍵就會會提示“?”，如果確定進行“電流校準初始化”則按“OK”確定，就會使當前電流校準數據初始化否則按“返回”。3：電壓校準初始化按3鍵就會有提示“?”，如果確定進行“電流校準初始化”則按“OK”確定，就會使當前電壓校準數據初始化否則按“返回”。

<衢州>天正華意電氣設備有限公司 交直流電表校驗臺2023已更新(今日/批發)

衢州三相標準功率源 三相交直流程控標準標準功率源采用表源一體化結構、全數字閉環標準源技術，使用嵌入式系統、7寸TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。它具有以下特點：采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。 可校驗各種型號單、三相電能表。 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。三相電壓、電流回路獨立控制，每一相的電壓、電流輸出參量可分別調節。具有諧波輸出、電流正反向、逆相序、手動或自動換擋智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。 電壓、電流、相位試驗點豐富，便于操作。 帶RS232串口，開放通訊規約，便于計算機控制及升級軟件。

<衢州>天正華意電氣設備有限公司
交直流電表校驗臺2023已更新(今日/批發) <衢州>天正華意電氣設備有限公司

衢州三相標準功率源 諧波分析-電壓諧波界面如圖十七所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）、A相電流（用黃色來顯示）、B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-63次電壓諧波。可通過↑↓鍵來切換低21次（01－21）和中21次（22－42）、高21次（43－63）諧波含量的表格。圖十七、諧波測試屏（13）歷史數據界面如圖十八所示，此屏顯示內存中已存儲記錄的各項數據，包括：總記錄條數、當前查閱的記錄排號、測試的日期時間、被測表號、實測電能誤差、接線方式、三相電壓和電流相角數值、三相電壓和電流向量圖、三相電壓幅值、三相電流幅值、三相有功功率、三相無功功率。

<衢州>天正華意電氣設備有限公司
<衢州>天正華意電氣設備有限公司 交直流電表校驗臺2023已更新(今日/批發)
<衢州>天正華意電氣設備有限公司 交直流電表校驗臺2023已更新(今日/批發)

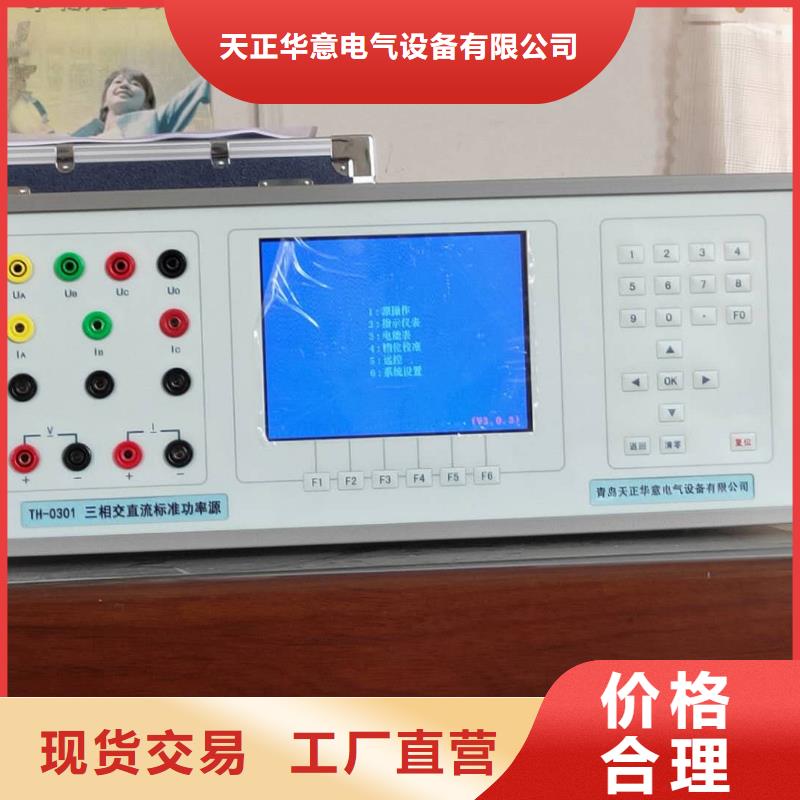

衢州三相標準功率源 面板和后板 面板布置見圖1，后板布置見圖2圖14．1面板接線端說明：“UA”、“UB”、“UC”接線端：分別為A、B、C相交流電壓輸出高端?！癠O”接線端：為A、B、C相交流電壓輸出公共低端。“IA”、“IB”、“IC”接線端：分別為A、B、C相交流電流輸出端。其中黃、綠、紅色接線端分別是A、B、C相交流電流輸出高端；對應的黑色接線端為A、B、C相交流電流輸出低端?！癡”接線端：為75V、150V、300V、500V、1000V直流電壓檔位輸出端（75mV直流電壓檔位輸出端，在后板上）?！癐”接線端：為直流電流輸出端。4．2面板按鍵說明：液晶顯示器屏幕下方的六個按鍵： 為復合鍵，其按鍵功能由當時的屏幕顯示確定?！?～9”： 數字鍵，還可配合顯示屏中的各種提示使用?！啊ぁ保? 小數點鍵，配合數字鍵使用。“F0”： 電壓、電流的快捷鍵。“、、、”： 除作為方向鍵外，主要配合顯示屏中各種提示使用?！癘K”： 確認鍵?！扒辶恪保? 使所有輸出電壓、電流降為零?！胺祷亍保? 使當前界面回到上一界面；還在檢定過程中作中止鍵使用?！皬臀弧保? 使裝置恢復到開機初始狀態。4．3后板布置說明：“光電采樣輸入”五芯插座：為電能表的電能脈沖通過光電采樣器或電子電能脈沖測試線輸入到裝置里的輸入接線端?！半娔苊}沖輸出”兩芯插座：為裝置的電能低頻脈沖輸出接線端?！?5mV輸出”四芯插座：為直流電壓75mV檔的輸出端?！癐A”、“IB”、“IC”的重輕載開關：分別為A、B、C相交流電流的重輕載開關。開關切到“重載”時，交流電流各檔位以輸出容量輸出。開關切到“輕載”時，交流電流各檔位的輸出容量約是重載時的一半?！笆须?00V輸出”接線端：為不可調節的市電100V交流電壓輸出端。 “USB”接口插座：為與電腦通訊的USB接口，不得作為它用。“”接線端：大地接線端。

<衢州>天正華意電氣設備有限公司 交直流電表校驗臺2023已更新(今日/批發)

衢州三相標準功率源 本裝置是應市場需求依據電網公司Q/GDW1826-2013《直流電能表檢定裝置技術規范》、JJG842-1993《直流電能表檢定規程》而研制生產的新產品，本裝置的輸出電壓可到800V輸出電流可到120A，并能連續長期工作。裝置設有USB，可由PC進行操作，工作穩定可靠。顯示器采用5.7英寸彩色液晶屏，圖表字符顯示清晰。2功能及特點2.1裝置由直流電壓標準源、直流電流標準源組成直流功率源具備校準功能能根據外接標準的示值 修正標準源的輸出值。2.2可檢直接接入式和外附分流器式直流電能表、直流電壓表、直流電流表、直流功率表。2.3可實現直流電能表的全自動和單點手動檢定.可校驗項目有:基本誤差、起動試驗、潛動試驗、日計時誤差。2.4 設有大容量非易失存儲器可存儲1000塊被檢表的原始數據以供查詢和上傳。

<衢州>天正華意電氣設備有限公司 交直流電表校驗臺2023已更新(今日/批發)

衢州三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

<衢州>天正華意電氣設備有限公司

衢州三相標準功率源 本裝置核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。采用6.4寸TFT彩色液晶屏，圖表字符顯示清晰。具有量程寬、精度高、工作穩定可靠、操作簡單的特點。2 主要功能及特點2．1 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2．2 可測量電壓、電流諧波含量和波形失真度；2．3 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHZ；2．4 可測量校驗裝置的電壓、電流、功率穩定度；2．5 可測量校驗裝置的標準偏差估計值；2．6 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；2．7可測量直流電壓和直流電流（選項）；2．8設有RS-232接口，可由PC進行控制操作；2．9與校驗臺配合，可組成一套高精度、高穩定度的三相電表測試系統。

衢州三相標準功率源 可通過按數字鍵“6”來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可按“·”鍵旁的空白鍵（快捷鍵），直接調節當前相別、檔位的電壓幅值?？赏ㄟ^按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。⑶ 在“交流因數輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示?？赏ㄟ^按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。

衢州三相標準功率源 數據采集“數據采集”是將裝置內存儲的儀表信息、數據上傳到電腦中進行查詢、打印及保存，分為以下幾個部分： （1）讀取數據進入“數據采集”界面，點擊“讀取數據”按鈕后。上位機程序會將裝置內存儲的所有被校信息、數據讀出來，并顯示在“信息”框里。“信息”框里所選表的數據在“數據”框中顯示。表數量多時，讀取時間長，請耐心等待。上傳至“信息”框中的信息，可以修改。（2）輸入校驗輔助信息儀表的信息、數據讀取后，可先在“信息”框中，點擊需輸入校驗輔助信息的儀表，再在“校驗輔助信息”框中輸入或選擇儀表的各項校驗輔助信息，確定無誤后，點擊“保存當前表”或“保存所有表”按鈕進行臨時存儲并在“信息”框中對應欄中顯示出來。（3）存儲儀表的信息、數據讀取完，并輸入好檢定輔助信息后，若要保存到電腦里時，可以一塊、多塊、全部形式，點擊“保存所選的表”按鈕，進行保存。6．6數據管理“數據管理”界面中包括“信息查詢”、“信息表”、“數據”三個信息框和九個功能按鈕，可對儀表數據分別進行修改、刪除、查詢、打印功能。數據管理可以在未與裝置通訊的狀態下，進行修改、刪除、查詢、打印功能操作。信息查詢“信息查詢”框中包括被檢儀表的各項參數信息和校驗輔助信息。在對應欄中輸入、選擇已知信息后，點擊“查詢”按鈕，將在“信息表”框中列出符合查詢條件的所有儀表。點擊“數據刷新”按鈕后，“信息表”框中將列出數據庫內所有的儀表。信息表“信息表”框中會顯示出符合查詢條件的所有儀表?！靶畔⒈怼笨蛑兴@示儀表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以選擇需刪除、打印的儀表。
