淮北錄波儀試驗選擇主程序圖4 試驗選擇主界面儀器軟件系統由試驗選擇主程序和試驗程序兩大部分組成，儀器的試驗選擇主界面如圖4所示，試驗選擇主界面的功能包括：1）試驗程序切換2）儀器基本設置3）儀器使用幫助說明4）儀器軟件升級接口5）系統時間設置2.2.2 試驗程序儀器軟件系統 的一部分是試驗程序，其基本功能包括：1）試驗環境設置2）試驗數據采集3）試驗數據分析4）試驗結果展示5）試驗報告生成6）試驗數據和結果的存儲，導出7）歷史數據瀏覽8）試驗報告二次加工典型的試驗程序界面如圖5所示，儀器的絕大部分試驗程序都遵循同樣的流程和規律，儀器試驗的基本時序流程如下：1）試驗環境設置，包括采樣頻率，試驗總時間，試驗參數設置，波形展示方式，通道類型設置和通道率定參數設置等2）進入等待試驗界面，用戶設置試驗的示波器參數（包括通道名稱，單位，數據范圍，是否顯示等），進行通道率定（設置儀器采集信號和實際物理量的對應關系）圖5 軟件工作界面注意：只有在以下兩種狀態對示波器的參數進行設置，設置結果才會被保存在試驗模板：一 儀器處于“等待試驗”狀態，對示波參數的進行設置，并且重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。二 在其他狀態設置參數，并且選擇了應用至模板，重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。3）試驗數據采集。在“等待試驗”狀態或“查看數據”狀態，點擊儀器軟件右下角的開始試驗按鈕，儀器開始數據采集。當儀器處于試驗數據采集狀態時，儀器實時展示各通道實際采集的數據和圖形4）試驗結果查看，當試驗達到停止條件或用戶選擇了停止試驗時，儀器終止數據采集，提示用戶保存試驗，并依據相關標準自動計算試驗結果參數，并在試驗結果展示界面顯示計算所得各項數據和圖形。5）試驗報告生成，當試驗正常完成后，用戶選擇生成試驗報告，儀器自動生成WORD或EXCEL形式的試驗報告，試驗報告和試驗數據都可以通過U盤導出。儀器所有的試驗模板都遵循這樣的基本操作時序。注意：1>生成試驗報告時，報告中的實時數據圖形為當前示波器時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而獲得比較理想的報告波形，示波器窗口一次展示的數據 不超過120000個數據時間點2>生成EXCEL波形時，報告中的數據也是當前時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而改變導出數據的時間窗口，一次導出的EXCEL數據時間點 不超過120000個

<淮北>天正華意電氣設備有限公司

淮北錄波儀故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有 段、第二段的長度和第二段記錄頻率）。Fw1：波形 段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。6.6.模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：1.突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。2.過量啟動值假設某模擬量的“過量啟動值”一欄，寫入了值Vu。如上圖，如果模擬量有效值大于Vu，錄波儀立即啟動故障記錄，并把T0作為故障零點。3.欠量啟動值假設某模擬量的“欠量啟動值”一欄，寫入了值Vl。如上圖，如果模擬量有效值小于Vl，錄波儀立即啟動故障記錄，并把T0作為故障零點。注意：當錄波儀因某通道過量（欠量）而啟動故障數據錄制后，為避免該通道保持過量（欠量）狀態而持續啟動故障錄制，錄波儀鎖定該通道的過量（欠量）啟動，直到該通道退出過量（欠量）狀態。但是，處于鎖定狀態的通道，仍然可以以突變啟動故障數據錄制。6.7.開關量啟動參數運行中，錄波儀監測開關量的狀態，開關量的變位可以啟動故障記錄。設置表格中，每個開關通道對應有“閉合啟動”、“斷開啟動”2欄。如果欄寫入“√”，則允許該通道的該種啟動方式，否則禁止。七、故障監錄7.1.自動啟動處于運行狀態，錄波儀即依據用戶定義的故障判據（參見“設置”一章），實時監測故障的發生，這是錄波儀不可禁止的功能。7.2.手動啟動?當錄波儀不在故障記錄狀態時，用戶可以手動啟動一次故障記錄：?通過“菜單\啟動”選項。?通過上位機的“啟動錄制”按鈕。7.3.故障區為了避免在使用較慢速 存儲器（如CF卡）時，由于故障記錄寫入的延時，造成故障記錄盲區，錄波儀在內存中分配了3個故障記錄緩沖區，運行時輪流使用。在狀態條上，有這3個區的狀態指示，參見“界面和基本操作”一章。7.4.記錄管理按“菜單”鍵，選擇彈出菜單的“記錄”，打開記錄列表對話框，對話框左側的列表是故障記錄列表。在打開的記錄列表對話框中，按↙鍵，打開選定的記錄文件，進入分析畫面；用戶可以手動刪除故障記錄（F1），這是 刪除。

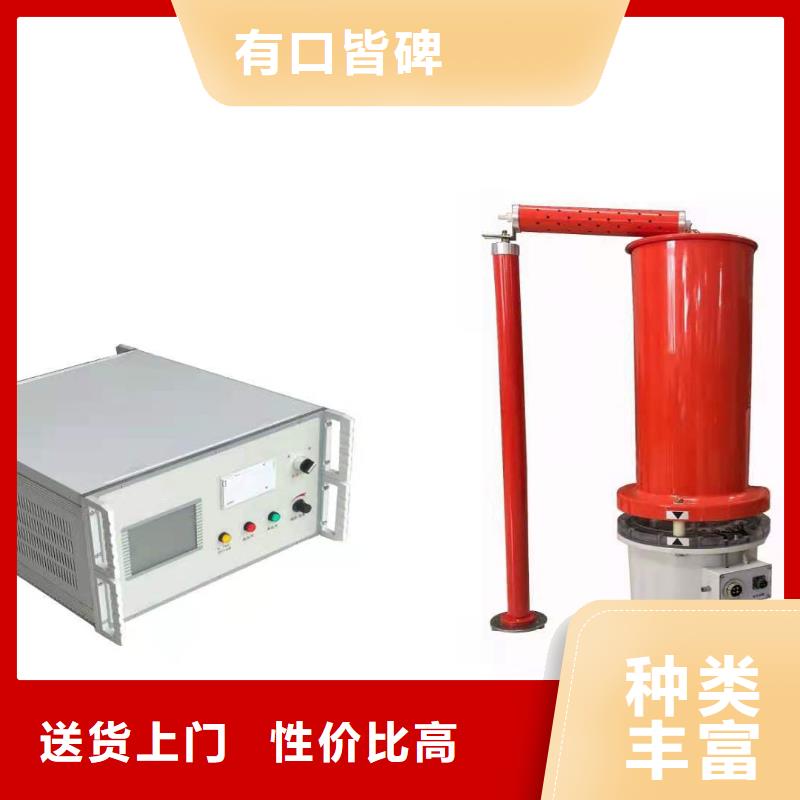

淮北水內冷發電機定子直流泄漏耐壓測試儀

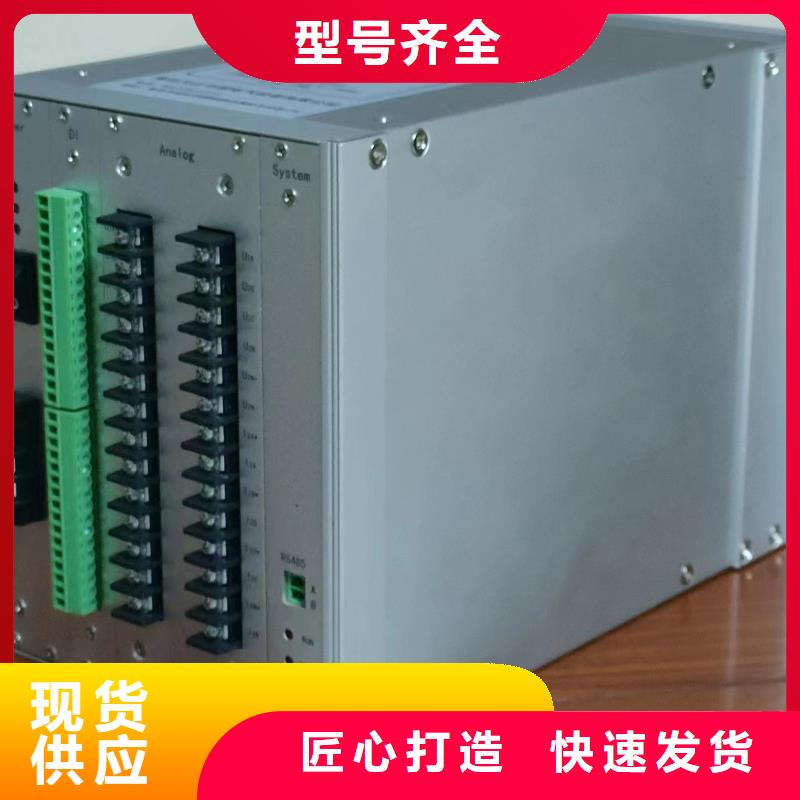

淮北錄波儀便攜式故障錄波器多功能數據監錄儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。 基于DSP的先進數據處理能力， 實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。 TH-608CDM便攜式故障錄波器提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與連接，實現遠程控制、數據共享、電氣試驗等功能。 主要功能包括： 故障錄波：按用戶預先定義的故障判據，TH-608CDM便攜式故障錄波器實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測： 接入了16路開關量、32路模擬量。TH-608CDM便攜式故障錄波器實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。 發電機總啟動電氣試驗： 可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。TH-608CDM便攜式故障錄波器進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。

<淮北>天正華意電氣設備有限公司 淮北水內冷發電機定子直流泄漏耐壓測試儀

淮北錄波儀軟件操作3.1 儀器啟動與關閉在開啟儀器電源之前，首先連接儀器主機箱和通信終端之間的連接電纜，儀器的電源開關和插座在儀器主機箱右側，電源附件的保險管型號為0.5A。儀器的主機和操作終端都過主機電源系統供電。關閉儀器時，首先使用軟件界面上的關閉系統，將儀器的所有軟件系統關閉，然后待儀器界面提示：It is now safe to turn off your computer時，將主機箱右側的電源開關切斷3.2 儀器系統參數設置儀器系統參數設置功能用于設置試驗單位，試驗人員，試驗地點，自動生成試驗報告的頁腳，頁眉信息，試驗編號等。儀器參數設置內容主要在試驗報告中展現，在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存，下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能，即使儀器C盤下的文件系統被改變，下次啟動計算機時所有的改變將會被自動恢復，所以當需要升級軟件時，用戶必須從廠家獲得升級包，并將升級包置于U盤的根目錄下，點擊軟件主界面的升級按鈕，升級完成后，通過軟件主界面的“關閉系統”按鈕關閉儀器，此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤，通過虛擬鍵盤用戶可以實現文字和數據輸入等功能，虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致，當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開，點擊虛擬鍵盤的”HIDE”鍵時，虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示，可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下：1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”+“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“>”左移和右移光標6 “UP”和“DN”上移，下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法，在儀器試驗選擇主菜單打開手寫輸入快捷菜單，在一起左上角會顯示“手寫”的橙色小塊，按住橙色小塊拖動可以改變其位置，單擊橙色小塊時可以開啟和關閉手寫鍵盤。

淮北錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出+24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓＞50% 電流＞10%無功功率 0.5% sinφ1.0–0.5 電壓＞50% 電流＞10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。

淮北水內冷發電機定子直流泄漏耐壓測試儀

淮北錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<淮北>天正華意電氣設備有限公司

淮北錄波儀便攜式故障錄波器多功能數據監錄儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。 基于DSP的先進數據處理能力， 實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。 TH-608CDM便攜式故障錄波器提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與連接，實現遠程控制、數據共享、電氣試驗等功能。 主要功能包括： 故障錄波：按用戶預先定義的故障判據，TH-608CDM便攜式故障錄波器實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測： 接入了16路開關量、32路模擬量。TH-608CDM便攜式故障錄波器實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。 發電機總啟動電氣試驗： 可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。TH-608CDM便攜式故障錄波器進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。

淮北錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

淮北水內冷發電機定子直流泄漏耐壓測試儀

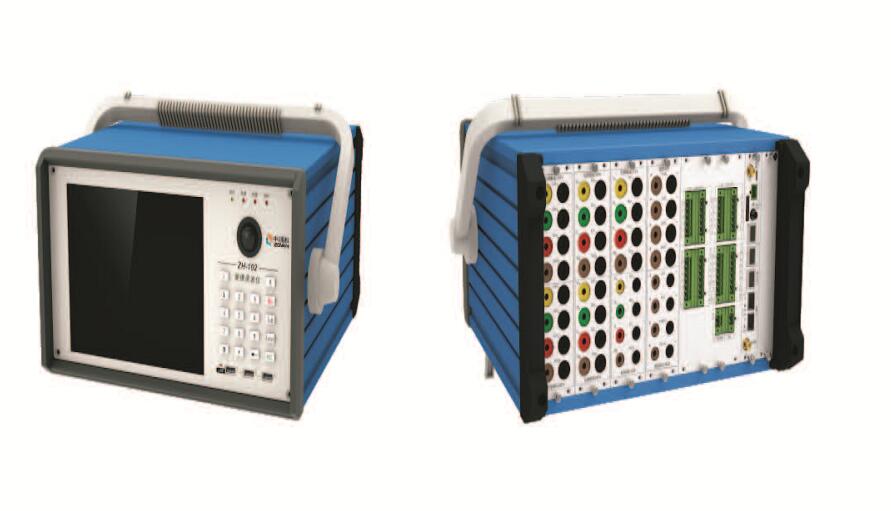

淮北錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。
