馬鞍山直流接地故障定位儀-質量不用愁 <馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作。“電流測量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

馬鞍山直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

<馬鞍山>天正華意電氣設備有限公司 馬鞍山直流接地故障定位儀-質量不用愁

馬鞍山直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓 表示儀器電池沒電，需充電。將充電器接上AC220V充電插頭插入充電插孔上一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

<馬鞍山>天正華意電氣設備有限公司 馬鞍山直流接地故障定位儀-質量不用愁
<馬鞍山>天正華意電氣設備有限公司 <馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

馬鞍山直流系統接地故障定位儀電流檢測功能將直接以電流大小的形式顯示被測支路的漏電流大小，該功能項的使用方法如下：令采集器處于自然狀態（不鉗任何電流支路，并保持鉗口正常閉合），通過功能菜單選定該功能項，按下測試鍵進入該功能項顯示界面；將采集器鉗入被測支路，顯示屏上將顯示被測支路的漏電流大小；如下圖電流檢測功能1所示；在電流檢測功能顯示界面下，按下“測試”鍵即實現對當前電流的清零，在對下一支路進行電流檢測時，先令采集器處于自然狀態，按下“測試”鍵當顯示屏上電流顯示為零后，再鉗入被測支路；（電流檢測功能顯示界面下會顯示支路狀態，在系統分析儀處于“非信號檢測”模式下可以用此功能實現各支路狀態的檢測，在此模式下對支路狀態進行檢測，采集器只能正負支路一起鉗，支路狀態顯示三種結果：正常；帶方向的絕緣阻抗值；異常。顯示“異常”說明此回路漏電流較大，存在環路的可能。檢測完成后如下圖電流檢測功能2所示；（5）當系統分析儀處于其它檢測模式時，支路狀態信息公供參考，默認情況下，系統分析儀都是處于信號檢測模式。電流檢測功能1電流檢測功能2說明：系統分析儀側面的四位撥碼開關可對分析儀的工作檔位進行設置，撥碼開關第4位無效，撥碼開關撥下時處于開狀態，撥碼開關前三位的設置與檔位關系如下：

<馬鞍山>天正華意電氣設備有限公司
馬鞍山直流接地故障定位儀-質量不用愁

馬鞍山直流系統接地故障定位儀信號發生器與檢測器不受距離限制在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。3.7 運行、可靠信號發生器是需要接入直流系統之中的，這就對設備的性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且功率小于0.2W，適用于各類直流系統，對直流系統的運行、可靠運行提供了保障。四、裝置主要技術指標4.1 可檢測接地電阻范圍　系統電壓為220V時：　0 -500KΩ系統電壓為110V時：　0 -250KΩ系統電壓為48V時：　 0 -50KΩ系統電壓為24V時：　 0 -10KΩ4.2 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)?輸出信號頻率：2.5Hz4.3 抗對地分布電容值：對地電容單支路≤8uF，系統對地總電容≤100uF；4.4 適用直流系統電壓：220V±10％，110V±10％，48V±10％，24V±10％，或用戶提出其它電壓等級；4.5環境溫度：-35℃～＋55℃；4.6 相對濕度：≤95％ 4.7總質量：2.8kg 4.8 外形尺寸（鋁合金包裝箱）：460x240x120（mm）五、使用方法5.1 將信號發生器接入直流系統：信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。5.2 按不同電壓等級自適應輸出信號：信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正常”指示燈亮。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。

<馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。

馬鞍山直流接地故障定位儀-質量不用愁 <馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。

馬鞍山直流系統接地故障定位儀 功能特點1．主要功能介紹系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，可實現0—999.9KΩ的測量；．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280V；．支路絕緣阻抗測量功能，儀器測量每條支路的正負對地絕緣阻抗大小；支路接地故障點定位功能，儀器可實現接地故障支路接地故障點的定位功能；．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（．具有不發信號接地查找功能，裝置可以在不向系統注入任何信號的條件下實現接地故障點的定位；（方向顯示功能，對于測試出有接地指示的支路，儀器將會有方向指示箭頭提示用戶接地點與所查找接地點之間的相對方向，提高查找效率。絕緣指數分析功能，在使用接地功能檢測時，檢測完一條支路后，探測儀會顯示該條支路的絕緣指數情況，供用戶參考分析。（．波形曲線顯示功能，在使用探測儀對被測支路絕緣狀況進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找。

<馬鞍山>天正華意電氣設備有限公司
馬鞍山直流接地故障定位儀-質量不用愁 <馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀 功能特點1．主要功能介紹系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，可實現0—999.9KΩ的測量；．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280V；．支路絕緣阻抗測量功能，儀器測量每條支路的正負對地絕緣阻抗大小；支路接地故障點定位功能，儀器可實現接地故障支路接地故障點的定位功能；．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（．具有不發信號接地查找功能，裝置可以在不向系統注入任何信號的條件下實現接地故障點的定位；（方向顯示功能，對于測試出有接地指示的支路，儀器將會有方向指示箭頭提示用戶接地點與所查找接地點之間的相對方向，提高查找效率。絕緣指數分析功能，在使用接地功能檢測時，檢測完一條支路后，探測儀會顯示該條支路的絕緣指數情況，供用戶參考分析。（．波形曲線顯示功能，在使用探測儀對被測支路絕緣狀況進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找。

<馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓 表示儀器電池沒電，需充電。將充電器接上AC220V充電插頭插入充電插孔上一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

馬鞍山直流接地故障定位儀-質量不用愁

馬鞍山直流系統接地故障定位儀接地點方向的判定：接地點方向的判定是由卡線時鉗表箭頭的方向與檢測器所顯示的箭頭方向共同決定：以鉗表箭頭方向為參考方向，在檢測時，鉗表方向不變，當檢測器顯示的箭頭方向向下，說明接地點方向與鉗表箭頭方向是相反方向；當檢測器顯示的箭頭方向向上，說明接地點方向與鉗表箭頭方向是相同方向。6.6 利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：1)兩條支路的正極和負極分別相連形成環路；2)兩條支路的正極或者負極中的一極相連形成環路；3)兩條支路中一條支路的正極通過負載與另一條支路的負極相連成環路。如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時信號發生器所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。6.7 利用“波形”來判斷接地在檢測時，可以根據故障檢測器接地燈是否亮來判斷接地，同時也可以根據液晶上所顯示波形來判斷接地。其波形如下：(1)．非接地波形(2)．68K接地量程1接地實測波形(3)．68K接地量程1接地實測結果(4)．68K接地量程2接地實測波形(5)．68K接地量程2接地實測結果數值通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。（注：“量程一”可自動判斷接地，并顯示絕緣狀況。“量程二”是根據波形進行判斷接地，并檢測出漏電流大小。）6.8 電池的檢查：檢測時隨時注意故障檢測器電池電量指示，如發現電量不足時，應立即充電，以保證檢測精度。

<馬鞍山>天正華意電氣設備有限公司 馬鞍山直流接地故障定位儀-質量不用愁

馬鞍山直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓 表示儀器電池沒電，需充電。將充電器接上AC220V充電插頭插入充電插孔上一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

<馬鞍山>天正華意電氣設備有限公司

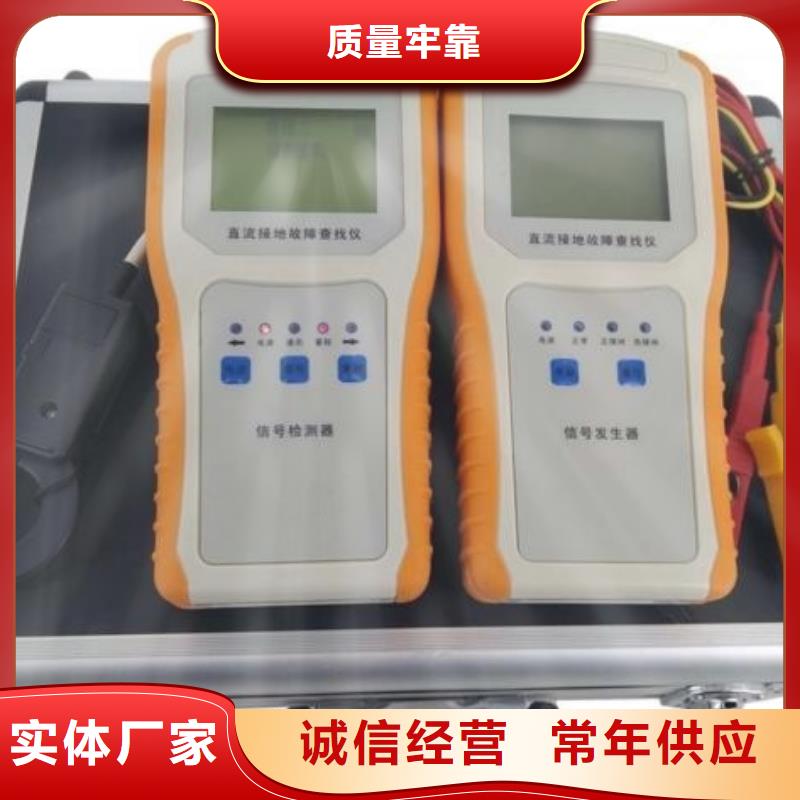

馬鞍山直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<馬鞍山>天正華意電氣設備有限公司 馬鞍山直流接地故障定位儀-質量不用愁
馬鞍山直流接地故障定位儀-質量不用愁 <馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀（因為分析儀內部有平衡電橋，如果接在某一條支路中，在使用探測儀進行查找時將會誤以為該支路存在絕緣異常現象）利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。接地點方向的判定：接地點方向的判定是由卡線時采集器箭頭的方向與探測儀所顯示的箭頭方向共同決定：以采集器箭頭方向為參考方向，在檢測時，采集器方向不變，當探測儀顯示的箭頭方向向下，說明接地點方向與采集器箭頭方向是相反方向；當探測儀顯示的箭頭方向向上，說明接地點方向與采集器箭頭方向是相同方向，如下圖示：探測儀顯示向下箭頭 探測儀顯示向上箭頭利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：（1）兩條支路的正極和負極分別相連形成環路；（2）兩條支路的正極或者負極中的一極相連形成環路；（3）兩條支路中一條支路的正極通過負載與另一條支路的負極相連形成環路。

<馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋對系統進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

<馬鞍山>天正華意電氣設備有限公司

馬鞍山直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋對系統進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

馬鞍山直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。
