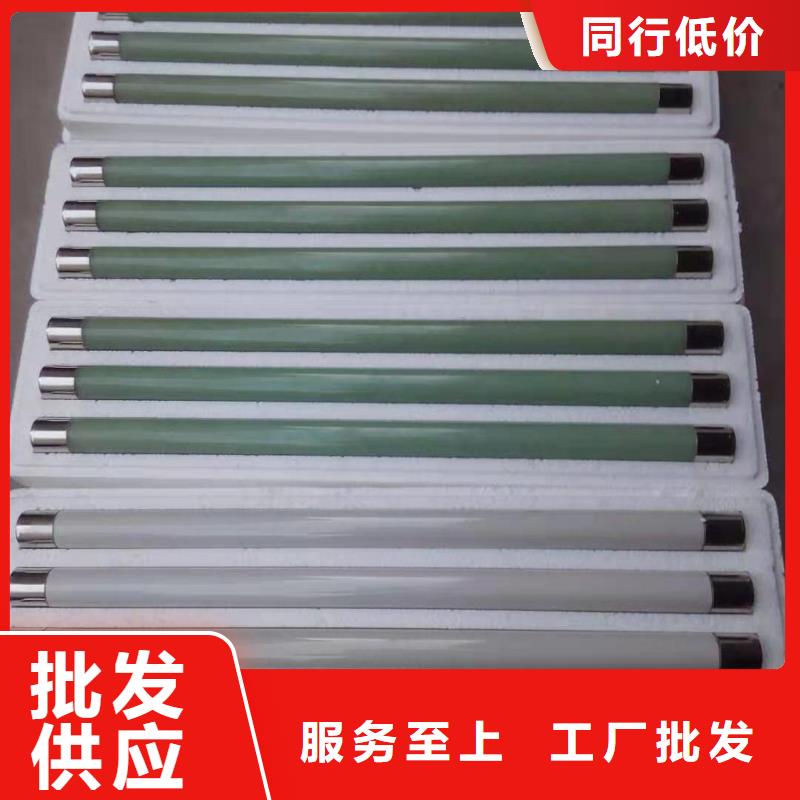

高壓熔斷器，xrnt-40.5/63a高壓熔斷器 xrnt1產品介紹： xrnt1系列插入式變壓器保護用高壓熔斷器適用于戶內交流50hz，額定電壓10kv(12kv)、35kv(40.5kv)系統，并可與其它保護電器(如負荷開關、真空接觸器)配合使用來保護電力變壓器及電力設備的過載或短路等保護元件詳細說明 xrnt-12/63熔斷器 xrnt1-12(10)kv系列熔斷器型號： xrnt1-12/10a高壓熔斷器,xrnt1-12/16a高壓熔斷器 xrnt1-12/20a高壓熔斷器,xrnt1-12/25a高壓熔斷器 xrnt1-12/31.5a高壓熔斷器,xrnt1-12/40a高壓熔斷器 xrnt1-12/50a高壓熔斷器,xrnt1-12/63a高壓熔斷器 xrnt1-xrnt1-12/80a高壓限流熔斷器,xrnt1-12/100a高壓限流熔斷器 xrnt1-12/125a高壓限流熔斷器,xrnt1-12/160a高壓限流熔斷器 xrnt1-12/200a高壓限流熔斷器,xrnt1-12/250a高壓限流熔斷器 xrnt1-40.5(35)kv系列熔斷器型號： xrnt1-40.5/3.15a高壓熔斷器 xrnt1-40.5/6.3a高壓熔斷器，xrnt1-40.5/10a高壓熔斷器 xrnt1-40.5/16a高壓限流熔斷器，xrnt1-40.5/20a高壓熔斷器 xrnt1-40.5/25a高壓熔斷器，xrnt1-40.5/40a高壓限流熔斷器 xrnt1-40.5/50a高壓限流熔斷器，xrnt1-40.5/63a高壓熔斷器 xrnt1產品介紹： xrnt1系列插入式變壓器保護用高壓限流熔斷器適用于戶內交流50hz，額定電壓10kv(12kv)、35kv(40.5kv)系統，并可與其它保護電器(如負荷開關、真空接觸器)配合使用來保護電力變壓器及電力設備的過載或短路等保護元件

 以往的變電所設計中，由于受10kv配電設備技術參數的制約，10kv配電裝置一般都采用戶內布置方式，電壓互感器選用rn2-10或rn5-10型戶內高壓限流熔斷器作過載和短路保護之用。近年來，隨著技術水平的不斷進步，10kv配電設備的技術參數有了很大的提高，出現了很多適應戶外運行的設備，為變電所采用全戶外布置方式提供了可能。在農村電網改造中，110kv、35kv變電所采用全戶外布置已成為一種經常采用的方式。但是，10kv配電裝置采用全戶外布置后，10kv電壓互感器包括母線用電壓互感器和出線側用電壓互感器一次側的保護電器的選擇，卻成了讓設計人員棘手的問題，因為現有資料上沒有專為戶外10kv電壓互感器設計的保護電器。  110kv電壓互感器保護電器的現狀  據調查，不論是國內公開出版的變電所設計標準圖集中，還是很多設計單位所作的變電所施工設計圖紙中，對10kv戶外電壓互感器一次側保護電器的選擇不外乎有兩種方式：一種是采用10kv跌落式熔斷器，另一種是用保護35kv戶外電壓互感器的rw10-35型限流熔斷器代替。  為了限制短路電流，電壓互感器使用的高壓熔斷器要求熔斷件具有一定的電阻值，而且采用滅弧能力較強的石英砂作為填料，是一種限流型熔斷器，這種熔斷器在熔斷過程中會產生超過熔斷器額定電壓數倍的過電壓。為了將過電壓限制在允許的范圍內，對不同電壓的熔斷器內熔斷件的特性都有一定的要求。常用的rn2型高壓熔斷器熔斷件的數據見表1。從表1中可以看出，35kv和10kv用的熔斷件的電阻和長度都有很大的差異，當把35kv限流熔斷器用于10kv時，在熔斷過程中會產生較大的過電壓，甚至會擊穿電壓互感器。《電力工程電氣設計手冊（電氣一次部分）》中明確指出：限流式高壓熔斷器不宜使用在電網工作電壓低于熔斷器額定電壓的電網中。因此10kv電壓互感器保護熔斷器用rw10-35型限流熔斷器代替是不合適的。
