通遼高低壓開關柜通電試驗臺 說明書一份。五、操作說明：5.1可靠連接設備的電源線，5.2可調電壓測試：只需將被測試品連接到設備上面的插座，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試，在測試的同時，可調節設備面板上的電壓顯示轉換開關，觀察各相電壓，但對測試輸出沒有影響。5.3直流電壓測試：只需將被測試品連接到設備側面的直流電壓輸出端子，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試， 5.5電流測試：只需將被測試品串入到設備側面的電流輸出端子和固定電壓輸出端子之間即，合上電源開關，按下總啟動按鈕，調節調壓器觀察電流表的讀數至所需測試電流即可測試，三相電流的調節方法相同不需重復說明 7、注意事項：1.設備的電源輸入線徑必需滿足要求；2.設備在安裝時須設接地裝置，并存放于干燥通風處；3.設備需具備一定專業知識者進行操作，且嚴格按照操作程序進行；4.在測試時由于室溫的差異會給測量帶來一定的誤差，應根據實際室內室溫對測試電流調整后在對被測試品進行校驗；5.更換試品時請務必切斷電源；6.設備閑置時請先切斷電源；7.當設備出現故障時應先切斷電源并請專業人員進行維修，請勿自行打開；

塑殼斷路器瞬時長延時脫扣特性試驗機2023已更新咨詢(今日/資訊) <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺 開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。（五）外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。

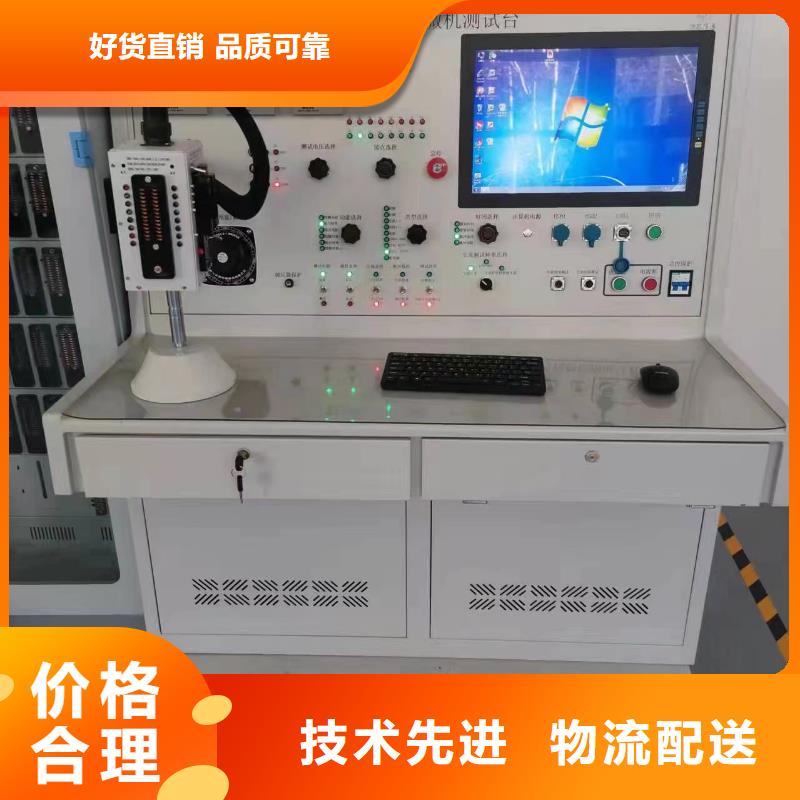

通遼高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。

<通遼>天正華意電氣設備有限公司 塑殼斷路器瞬時長延時脫扣特性試驗機2023已更新咨詢(今日/資訊) <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺剩余電流動作特性測試儀是按照標準GB16917.1-2014/GB16916.1-2014制作的，它是專門用于小型漏電斷路器動作特性的自動校驗。儀器以ARM-7高速處理器為核心，配以高速真有效值A/D轉換器和帶市電跟蹤的DSS正弦信號發生器及功率放大器，儀器自動輸出電流，可進行動作電流、動作時間等試驗項目，是塑殼漏電斷路器校驗的理想設備。1、產品外觀僅供參考 根據功率大小不一樣儀器由觸摸屏、電源開關、輸出插座等部分，操作簡便、顯示清晰，美觀大方。2、功能特點?24位高速高精度真有效值AD轉換，對動作電流及電壓進行采樣?高速處理器對動作時間進行采樣?支持標準Modbus-RTU通訊協議?支持常規產品動作電流快速選擇及非常規產品動作電流單獨設置?32位嵌入式處理器，高速處理大量通訊數據?RS232/485全速率異步串行通信接口，波特率可達115200bps?輸入輸出信號隔離保護，工作?軟硬件看門狗WDT設計，保證系統穩定?配置參數存儲于flash存儲器，掉電不丟失，保存?軟硬件抗干擾設計，可適應電磁環境較為惡劣的場合

通遼高低壓開關柜通電試驗臺使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱（1）上，再插上電源插頭送電。此時A、B、C相電源指示燈（-HL1、-HL2、-HL3）亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！試驗臺到位后才能在接線柱上接線！2、三相100V／１０Ａ固定輸出在后面接線板接線柱（2）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出100V啟動按鈕（SB2）按上，三相交流固定輸出指示燈（-HL5）亮，表示在接線柱（2）上有三相交流電壓固定100V輸出。做完該項試驗后將三相交流固定輸出100V停止按鈕（SB1）按上，三相交流固定輸出指示燈（-HL11）滅，此時交流固定輸出100V接線柱無電壓輸出。3、三相380V／１０Ａ固定輸出在后面接線板接線柱（5）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕（SB4）按上，三相交流固定輸出指示燈（-HL7）亮，表示在接線柱（5）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕（SB3）按上，三相交流固定輸出指示燈（-HL11）滅，此時交流固定輸出380V接線柱無電壓輸出。4、三相可調交流0~100V/10A電壓輸出在后接線板的接線柱（3）上接線，將總電源開關（QF1）置于“ON” 位置，將下面板上（1）可調電壓調壓器手輪逆時針調到零位，按上三相交流可調電壓輸出100V按鈕（SB8），三相交流可調輸出指示燈（-HL11）亮，表示在接線柱（3）上有三相交流有電壓可輸出，此時可順時針旋轉調壓器手輪調壓，監視三相可調電壓、電流表（-PV4、-PA1~-PA3），可調輸出0~100V/10A交三相交流電壓。

塑殼斷路器瞬時長延時脫扣特性試驗機2023已更新咨詢(今日/資訊) <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺 儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。

通遼高低壓開關柜通電試驗臺 儀器使用注意事項 使用儀器前請首先將儀器可靠接地，以確保人身及儀器。 2.使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。 3.儀器在工作時內部有220V直流電流輸出，請注意。 4.在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，嚴禁短路，避免損壞機內直流電源或控制接點。5.各斷口線連接必須良好，以免因開關振動影響測試數據。6.儀器內部有220V電壓，請不要打開機殼。TH-HC高壓開關綜合特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

通遼高低壓開關柜通電試驗臺高壓斷路器磨合測試系統提供以下服務：○ 兩年免費質保。 注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。○ 如果產品軟件有更新，一年內享受免費升級服務。▲ 在使用本產品之前請您核對您的產品裝箱清單：1、高壓斷路器磨合測試系統主機 一臺2、筆記本電腦（客戶自備 ） 一臺3、電源線 一根4、測試線（一端已焊接好） 一套5、串口電腦連接線 一根6、串口轉USB口連接線（備用） 一根備注：為了測試穩定，如電腦有RS232接口請盡可能使用電腦自帶的RS232接口。7、說明書、保修卡、合格證 一套8、高壓斷路器測試軟件（光盤或U盤） 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端都不能短路。3、合分閘輸出端不能串接電源。4、開關狀態輸入和儲能狀態輸入必須接空接點，不能外加電源。5、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器。6、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。7、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。8、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。9、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。

<通遼>天正華意電氣設備有限公司 塑殼斷路器瞬時長延時脫扣特性試驗機2023已更新咨詢(今日/資訊)

通遼高低壓開關柜通電試驗臺使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。
