呼和浩特接地電阻測試儀 儀器用途本儀器適用于中小型變電站、風力發電系統的升壓站、光伏電站、電鐵牽引站、輸電線路桿塔等接地裝置的交接驗收試驗，已運行接地裝置的性（例行）試驗，與防雷有關的接地裝置試驗。儀器由于采用了獨特的變頻抗干擾技術，從而有效解決了接地網測試的關鍵技術難題測試時可選擇接近于工頻的異頻試驗電流（45Hz/45Hz或49Hz/51Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了外界干擾信號（包括工頻、諧波、高頻、以及直流分量等成分），從而大大提高了接地網阻抗的測試精度。儀器內部自帶大容量可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源保證輸出標準正弦波波形，將試驗電源加在測量回路中，利用的數字濾波器對采樣序列濾波、高頻測量，去掉工頻50Hz干擾信號以及工頻諧波信號，使儀器實現高精度、準確可靠的測量測量結果由大屏幕液晶顯示，自帶微型打印機可打印測試結果。引用文件(1) GB/ 50150－2016《電氣裝置安裝工程電氣設備交接試驗標準》(2) GB/T50065-2011交流電氣裝置的接地設計規范(3) GBT 50064-2014 交流電氣裝置的過電壓保護和絕緣配合》(4) GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》(5) DL/T 887-2004 《桿塔工頻接地電阻測量》(6) DL/T 475-2017《接地裝置特性參數測量導則》

<呼和浩特>天正華意電氣設備有限公司

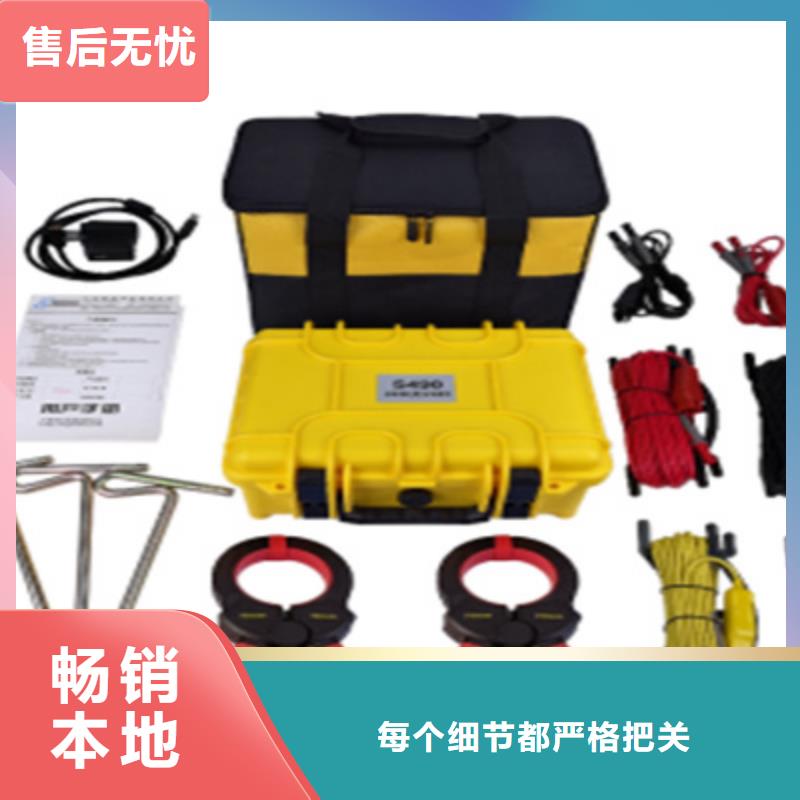

呼和浩特接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

接地表2023已更新(今天/行情)

呼和浩特接地電阻測試儀 產品概述接地導通電阻測試儀，具有恒流1A～32A輸出，可測2000mΩ范圍內的接地電阻。具有同類儀器的分辨率：0.1mΩ及2.0％的準確度。本儀器將優越的性能和簡便的操作結合在一起，既適用生產現場流水線測試檢測的需要，又能滿足實驗室高準確度測量的要求。儀器具有遙控接口和RS-232/485串行通訊接口，可實現儀器與計算機的通訊及自動化測試。本機所提供的測試線路符合“GB4706.1家用或類似用途電器的性能檢測原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低壓成套開關設備或控制設備的要求”。采用模塊化硬件板組設計，標準化板卡接口，能夠更好的控制質量，提高產品維護性能，從而提高產品的綜合質量。采用大功率輸出電源，使輸出負載能力進一步加強。用戶可設置多組數據，并使得用戶數據得以保存。第二章 安裝與儲運2.1 選擇測試儀安裝位置（1）遠離易燃、易爆、易腐蝕介質，如酒精、稀釋劑、硫酸等；（2）遠離熱源、避免日曬：必須避免溫度急劇變化，溫度急劇變化會使水汽凝結于機器內部；注意：當凝結水珠現象出現時禁止使用本測試儀。（3）遠離鍋爐、加濕器、水源、強電干擾源等；遠離明顯的震動和沖擊；（4）工作環境潔凈、無粉塵、通風良好。2.2 拆封和檢查本機使用一個內部用泡棉保護的紙箱包裝。如果收到時，包裝箱有破損，請檢查儀器的外觀是否有形變、刮傷、或板損壞等，如有損壞，請立即通知青島天正華意電氣設備有限公司，并保留包裝箱和泡棉，以便了解損壞發生的原因。我們的服務中心會為您修復或更換新機。在未通知青島天正華意電氣設備有限公司前，請不要立即退回產品。為了防止意外觸電發生，請不要自行打開機蓋。如果機器有異常發生，請尋求青島天正華意電氣設備有限公司予以維護。用戶收到測試儀后，請按照裝箱清單核對儀器型號、儀器附件及隨機文件等。若包裝箱中的物品與裝箱清單所列內容不符，請與青島天正華意電氣設備有限公司銷售經理聯系。2.3 檢查輸入電源和保險絲本機使用AC220V±10％，50/60HZ±5％的單相電源，同時必須使用正確規格的保險絲(F5A)。在更換保險絲前，必須關閉輸入電源，拔下電源線，以避免危險。在接上工作電源前，必須先確認所使用的電源插座是否帶有地線。本機是使用三芯電源線，當電源線插到具有地線的插座時，即已完成機殼接地。

<呼和浩特>天正華意電氣設備有限公司

呼和浩特接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

呼和浩特接地電阻測試儀 儀器用途本儀器適用于中小型變電站、風力發電系統的升壓站、光伏電站、電鐵牽引站、輸電線路桿塔等接地裝置的交接驗收試驗，已運行接地裝置的性（例行）試驗，與防雷有關的接地裝置試驗。儀器由于采用了獨特的變頻抗干擾技術，從而有效解決了接地網測試的關鍵技術難題測試時可選擇接近于工頻的異頻試驗電流（45Hz/45Hz或49Hz/51Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了外界干擾信號（包括工頻、諧波、高頻、以及直流分量等成分），從而大大提高了接地網阻抗的測試精度。儀器內部自帶大容量可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源保證輸出標準正弦波波形，將試驗電源加在測量回路中，利用的數字濾波器對采樣序列濾波、高頻測量，去掉工頻50Hz干擾信號以及工頻諧波信號，使儀器實現高精度、準確可靠的測量測量結果由大屏幕液晶顯示，自帶微型打印機可打印測試結果。引用文件(1) GB/ 50150－2016《電氣裝置安裝工程電氣設備交接試驗標準》(2) GB/T50065-2011交流電氣裝置的接地設計規范(3) GBT 50064-2014 交流電氣裝置的過電壓保護和絕緣配合》(4) GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》(5) DL/T 887-2004 《桿塔工頻接地電阻測量》(6) DL/T 475-2017《接地裝置特性參數測量導則》

<呼和浩特>天正華意電氣設備有限公司 接地表2023已更新(今天/行情)

呼和浩特接地電阻測試儀土壤電阻率的測試5.3.1 一般要求a) 土壤電阻率測試應避免在雨后或雪后立即進行，一般宜在連續天晴3天后或在干燥季節進行。在凍土區，測試電極須打入冰凍線以下。b) 盡量減小地下金屬管道的影響。在靠近居民區或工礦區，地下可能有水管等具有一定金屬部件的管道，應把電極布置在與管道垂直的方向上，并且要求近的測試電極與地下管道之間的距離不小于極間距離。c) 為盡量減小土壤結構不均勻性的影響，測試電極不應在有明顯的巖石、裂縫和邊坡等不均勻土壤上布置；為了得到較可信的結果，可以把被測場地分片，進行多處測試。d) 采用四極法測試（四極等距法或稱溫納（Wenner）法）。圖10 四極法測量土壤電阻率接線四根測試電極排列于一條直線上，a為電流極與電位極的間距（米），b為兩電位極的間距（米），h為電極埋設深度（米）。當a＝b時即為四極等距法（或稱溫納法）。為了計算方便，請讓電極間距a、b遠大于埋設深度h一般應滿足a、b＞10h。測試電極宜采用直徑不小于1.5cm的圓鋼或25mm×25mm×4mm的角鋼，其長度均不小于50cm。埋設好電極并接好線后即可開始測量，儀器根據測試出的電阻值計算出土壤電阻率ρ為 ρ＝πa(a＋b)Z/b 在a＞＞h，b＞＞h時成立。當a＝b時，簡化為：ρ＝2πaZ

<呼和浩特>天正華意電氣設備有限公司

呼和浩特接地電阻測試儀 特別是大型接地網的接地阻抗一般很?。ㄒ话阍?.5Ω以下），干擾帶來的相對誤差更大。為了降低現場干擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，一種是使用異頻法。種方法是通過加大測試電流來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由于采用了很大的測試電流（DL/T475-2006標準不宜小于50A），使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由于主要干擾與信號同頻，無法從根本上干擾的影響，為解決該問題，山東省電力工業局文件（魯電科[1997]111號）“關于下達1997年科技攻關、開發及科技成果推廣計劃的通知”第38項下達了“運行中大型變電站接地網接地電阻測試與研究”攻關計劃，與華中理工大學聯合攻關，解決了工頻流入地網電流干擾及測試引線線間的干擾問題。該研究成果獲得了華中電網集團科技進步二等獎，山東省電力公司科技進步二等獎。異頻法則是通過改變測試電流的頻率來避開工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除干擾的影響，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由于具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用。

呼和浩特接地電阻測試儀測試線阻校驗為了提高現場測量接地電阻的精密性、穩定性，避免因測試線長時間使用線阻變化引起的誤差；避免因測試線未完全插入儀表接口或接觸不良引起的誤差；避免因用戶更換或加長測試線引起的誤差等，特設計了線阻校驗功能，對于“30Ω”檔的低值電阻測量更加。連接好測試線與儀表后，將所有測試線的另一端短接，如下圖，將 FUNCTION功能轉換旋鈕切換至對應的接地電阻測量檔位，按“TEST”鍵開始校驗，校驗中 LED 指示燈閃爍，LCD 倒計數顯示，校驗完畢 LCD 顯示線阻值并將該值存儲，在本次開機接地電阻測量中會自動扣除校驗的線電阻值。關機不保存校驗線阻值，下次開機，需要重新校驗。三線測試接地電阻在測試接地電阻時，先確認接地線的對地電壓值，即C(H)與E或P(S)與E的電壓值必須在20V以下，若對地電壓在5V以上，此時接地電阻的測量可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測試。三線測試：如下圖，從被測物體起，分別將P(S)、C(H)輔助接地棒呈一條直線深埋入大地，將接地測試線(綠、黃、紅)從儀表的E、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。連接好測試線后，先將FUNCTION功能選擇旋鈕旋至“REARTH ”位置，進入接地電阻測試模式，按一下“TEST”鍵開始測試，測試過程中有倒計數指示及測試進度棒圖指示，測試完畢后顯示穩定的數據，即被測接地體的接地電阻值R。被測接地體E到電流極C(H)之間的距離，應至少是被測接地體埋入地下深度(h)的5倍，或者是被測接地體埋入地下電極長度(d)的5倍。測量復雜接地系統的總接地電阻，其d的距離為該接地系統對角線的距離。測試時，測試線不能相互纏繞在一起，否則可能影響測試精度。

<呼和浩特>天正華意電氣設備有限公司 接地表2023已更新(今天/行情)

呼和浩特接地電阻測試儀測試儀接地注意：在接上工作電源之前，必須保證本測試儀已經良好接地。本系列測試儀有兩種接地方式：(1)、電源線接地：本機使用三芯電源線，當電源線插到具有地線的插座時，即完成機殼接地。(2)、通過后面板上的接線端子接地：通過測試儀隔離電源輸入板上的接地端子接地，2.5 操作、存儲、運輸環境操作環境溫度：0～40℃ 操作相對濕度：20～80％RH 40℃存儲環境溫度：-40℃到55℃； 存儲相對濕度：20～80％RH 40℃請保留所有的原始包裝材料，如果儀器返回維修，請用原始包裝材料包裝，且提前與青島天正華意電氣設備有限公司客服中心聯系。送修時，請務必將電源線和測試線等全部附件一起送回，并請注明故障現象。另外，請在包裝上注明“易碎品，請小心搬運”等字樣。如果無法找到原始包裝材料來包裝，請按照下列說明來包裝：（1）先用塑料布將儀器包好，儀器置于可以承受100千克力的木箱或多層紙箱中；（2）先用厚泡沫塑料保護儀器前面板，再用可防震的材料填充儀器周圍，厚度大約為70-100mm。第三章 技術指標3.1 整機規格工作電源 AC 220V±10％，50/60HZ±5％整機空載功耗 ＝3A ±(1％讀數值＋2個字)電阻歸零 0-100 mΩ測試時間設置范圍 0.0-999.9S 0＝持續輸出時間分辨率 0.1S時間精度 ±（0.1％設定值＋0.05s）注意：（1）以上各技術參數為標準配置。測量精度為計量精度，計量時需滿足計量條件且不加測試盒等輔助配件。（2）以上測試項目可根據用戶需要進行配置，不同型號規格儀表測試功能會有差異。（3）用戶的特殊要求參考雙方簽署的技術協議，本用戶手冊不作修改。

呼和浩特接地電阻測試儀電阻測量原理XRD系列鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。見下圖。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。R＝E/I2． 電流測量原理C＋型鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。見下圖。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。其中：n為副邊與原邊線圈的變比系數。八．接地電阻測量方法1．多點接地系統對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。見下圖。當用鉗表測量時，其等效電路如下：其中：R1為預測的接地電阻。R0為所有其它桿塔的接地電阻并聯后的等效電阻。雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0＝0。這樣，我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。2．有限點接地系統這種情況也較普遍。例如有些桿塔是5個桿塔通過架空地線彼此相連；再如某些建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此連接。在這種情況下，如果將上圖中的R0視為0則會對測量結果帶來較大誤差。出于與上述同樣的理由，我們忽略互電阻的影響，將接地電阻的并聯后的等效電阻按通常意義上的計算方法計算。這樣，對于N個（N較小，但大于2）接地體的接地系統，就可以列出N個方程：其中：R1、R2、…….RN是我們要求得的N個接地體的接地電阻。R1T、R2T、……RNT分別是用鉗表在各接地支路所測得的電阻。這是一個有N個未知數，N個方程的非線性方程組。它是有確定解的，但是人工解它是十分困難的，當N較大時甚至是不可能的。
