鶴崗絕緣鞋手套耐壓裝置絕緣靴和絕緣手套是電力系統操作和檢修必備的防護用具,DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗,周期為半年,試驗過程中不允許擊穿,同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術,實現了測量高壓泄漏電流的目的。通過本技術的應用,測試儀與高壓系統完全隔離,不僅可以測量多路高壓泄漏電流,而且確保了試驗人員的人身。為了提高工作效率,一次可以同時進行8只試品的試驗,為避免重復試驗,采用高壓分斷,試驗過程中可以將擊穿的試品脫離高壓試驗系統,沒有擊穿的試品繼續試驗直到完成試驗。2.主要功能與技術參數2.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗,分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示,顯示信息量大,一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊,使操作臺與高壓系統徹底隔離,確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后,儀器自動合閘以國標要求升壓速度自動升壓,升至預定電壓開始計時并保持試驗電壓,時間到自動降壓至零并斷電,同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器,便于操作。2.1.7每路試品均具備高壓分斷機構,當任意一路擊穿時,該路試品將自動脫離高壓,不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果,隨時查閱。2.1.11實時日歷時鐘功能。2.1.12可利用無紙化辦公系統實現試驗數據的轉存,只需攜帶數據卡即可將試驗數據轉存入計算機并自動生成試驗報告。

鶴崗絕緣鞋手套耐壓裝置全自動絕緣靴(手套)測試裝置是電力系統操作和檢修必備的防護用具,DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗,周期為半年,試驗過程中不允許擊穿,同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術,實現了測量高壓泄漏電流的目的。通過本技術的應用,測試儀與高壓系統完全隔離,不僅可以測量多路高壓泄漏電流,而且確保了試驗人員的人身。為了提高工作效率,一次可以同時進行8只試品的試驗,為避免重復試驗,采用高壓分斷,試驗過程中可以將擊穿的試品脫離高壓試驗系統,沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗,分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示,顯示信息量大,一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊,使操作臺與高壓系統徹底隔離,確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后,儀器自動合閘以國標要求升壓速度自動升壓,升至預定電壓開始計時并保持試驗電壓,時間到自動降壓至零并斷電,同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器,便于操作。2.1.7每路試品均具備高壓分斷機構,當任意一路擊穿時,該路試品將自動脫離高壓,不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果,隨時查閱。2.1.11實時日歷時鐘功能。
<鶴崗>天正華意電氣設備有限公司 鶴崗常年供應工器具力學性能試驗機 -靠譜鶴崗絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作:·把六只絕緣靴專用盤形容器放于絕緣板上,加入一半水,放在六個工位上,注意底部和絕緣板上的螺絲接觸好。·將六只絕緣手套專用桶形容器放入六只盤形容器中,在桶形容器中倒入一半水,在絕緣手套中倒入水,不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中,絕緣手套內外水平面基本呈相同高度,露出水面部分應該擦干。·將六根導電桿穿過方電導管,與絕緣手套中的水相接觸。■測試絕緣手套:·按下控制電源旋鈕,接通控制電源。·操作人員離開機體,用遙控器進行操作。·先按下“A”鍵,高壓表的數值在增大,儀器箱六只電流表的數值也在變大。一直按下“A”鍵,進行升壓,升到8.0KV時,松開“A”鍵,(因為電機慣性的影響,應提前4~5個字松開“A”鍵)按下“C”鍵,此時定時器開始工作。如果六只絕緣手套都合格,當測試時間到達后,試驗臺開始自動將電壓降到零。·如果其中有某個絕緣手套不合格,對應工位的儀器箱電流表數值升到保護電流值時,主回路斷開,閃光報警燈亮,對應工位的指示燈J1亮。此時試驗臺自動降壓,待零位指示燈亮后,斷開控制電源。·將不合格的絕緣手套取下,按以上步驟重新進行測試。九、控制界面1.控制界面由三部分組成:打印機,液晶顯示屏,操作鍵盤。打印機用來打印測試報告;液晶顯示屏顯示參數;鍵盤用來進行操作。鍵盤共有10個鍵位,說明鍵:用于數值的移位,如從十位移到個位或從個位移到十位↓鍵: 用于數值的增減,如從2減到1或從1增到2;同時用于不同項目的選擇。(5)復位:按下后回到開機時的原始狀態;(6)測試:選擇不同的項目進行測試;(7)確定:對上一步項目或動作及參數進行確認。(8)備用:用于以后開發。(9)設定:對試件的測試電壓、泄漏電流及試驗時間進行設置;(10)打印:測試完成后,打印出測試報告;

鶴崗絕緣鞋手套耐壓裝置技術參數額定輸出電壓:50kV額定容量: 5kVA輸出電壓量程:50.0 kV(250V)電壓測量誤差:<±(0.5%U+0.02%Umax)其中U為示值,Umax為量程上限值輸入電流量程:25.0A電流測量誤差:<±(0.5%I+0.02%Imax)其中I為示值,Imax為量程上限值泄漏電流量程:25.00mA泄漏電流測量誤差:±(1.0%I+1個字)其中I為示值泄漏電流分辨率:0.01 mA數顯計時:10~990 S2.設備組成 2.1 全自動絕緣靴(手套)測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“<”“ > ”鍵可分別用來選擇菜單和增減選擇量,“確認”鍵用來確認所選項目、啟動等工作,“退出”鍵用來停止試驗、返回上一級菜單。“急停”鍵用于特殊情況下緊急停止試驗,“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源,0 ~ 250V電源輸出接試驗變壓器一次輸入,測量輸入接試驗變壓器測量線圈;試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入;測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意:紅外數據通訊端口之間夾角不大于30度,兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源,打開測試儀左下腳電源開關,液晶屏顯示開機畫面,警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態,以動畫顯示,如看不到動畫顯示,請檢查高壓泄流測控儀是否開機,紅外數據通訊端口是否對正。
<鶴崗>天正華意電氣設備有限公司 鶴崗常年供應工器具力學性能試驗機 -靠譜

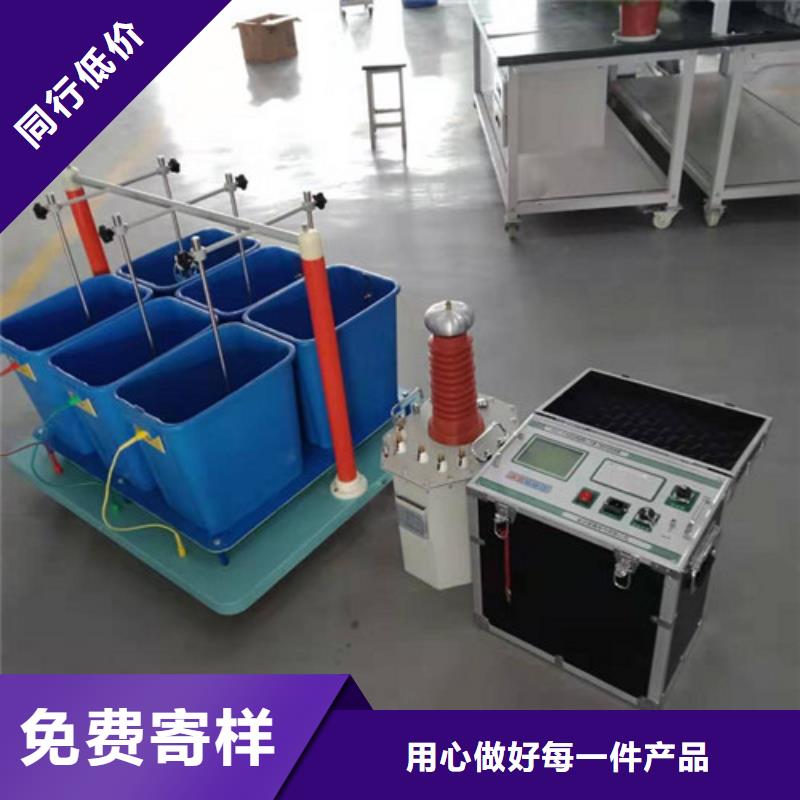

鶴崗絕緣鞋手套耐壓裝置絕緣靴(手套)耐壓裝置是我公司根據手套(絕緣靴)的試驗規程,并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式,從而簡化了測試手續,提高了測試速度。更可靠地鑒別手套(絕緣靴)絕緣桿 驗電筆的泄漏電流,絕緣老化,工頻耐壓等參數。保障了試驗工作者的,是理想的手套(絕緣靴) 專用設備。其主要特點:可同時測試 3 雙手套(絕緣靴),并可讀取每只的泄漏電路,準確判斷不合格的手套(絕緣靴);結構底部裝配腳輪,可隨意移動。二、工作原理接接入 0-220V 電源,調節工頻耐壓試驗臺,根據試驗變壓器的電磁感應原理,使變壓器產生 0-30kV (50KV定做) 工頻高壓至各電極, 使手套(絕緣靴)獲得規定的試驗電壓。根據手套(絕緣靴)試驗規程,讀取、紀錄測試參數。成套使用接線圖見圖 1(毫安表六塊)圖 1:成套使用接線圖三、結構設計該產品分二部分組成:1、手套(絕緣靴)試驗車,試驗車由移動托架、盛水水槽、電極桿支撐等組成;2、手套(絕緣靴)試驗臺,手套(絕緣靴)試驗臺由變壓器及其控制部分組成。手套(絕緣靴)試驗車裝置見圖 2,手套(絕緣靴)試驗臺
