延邊變壓器變比測試儀參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、接線方式、設置日期、設置時間、界面風格。顯示屏下一行為提示行，提示操作人員如何進行操作，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比?接線方式：預設變壓器的接線方式，不影響測試，顯示于測試結果中?設置日期：設置當前的日期?設置時間：設置當前的時間?界面風格：改變界面顏色搭配風格，有藍白和黑灰兩種圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照圖示進行接線。

延邊變壓器變比測試儀三相變壓器聯結組，K2”，“K1”開關具體置數見“組別開關選擇表”部分?！敖M別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K1”，“K3” 用來完成。例如；需設置聯結組別為Y/y-0組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“1”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/d-0組別變比為100時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“3”檔位。例如；需設置聯結組別為Y/d-1組別變比為1000時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“1000”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/y-5組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“10”檔位，“K1”置“3”檔位。例如；需設置聯結組別為D/z-0時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“3”檔位，“K3”置“1”檔位。例如；需設置聯結組別為Y/z-1時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“2”檔位，“K3”置“1”檔位。其它設置可以依次類推完成。注意事項1、設備使用時，先根據需要查表，開關設置出需要的聯結組別，再用儀器加壓進行校準，在校準過程中不能更換連接導線和改變開關置數。2、變比校準時，輸入電壓不大于240V，組別校驗時輸入電壓不大與250V。3、請不要自行對本設備進行任何的開箱維修操作，否則將失去保修資格，出現儀器不正常工作現象請聯系公司維修部門。

<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務

延邊變壓器變比測試儀設備面板左邊部分有兩個功能選擇開關和三只連接組別組合開關，其中“組別選擇”開關，連接組別開關“K2”，“K1” 用來實現D/y、D/d、Y/y、Y/d三相變壓器聯結組，K2”，“K1”開關具體置數見“組別開關選擇表”部分?！敖M別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K1”，“K3” 用來完成。例如；需設置聯結組別為Y/y-0組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“1”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/d-0組別變比為100時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“3”檔位。

<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務

延邊變壓器變比測試儀參數測量點擊參數測量按鈕可進行變比測量，如下圖：點擊開始按鈕開始測試，大約3秒鐘左右測試完成并顯示測試結果，一次二次為被試變壓器的一次二次電壓，角度為一次二次的電壓夾角（可折算點數），變比為實測變比，誤差為與標準變比的誤差，分接位置為儀器測出的當前分接，接線方式也是實測接線方式。點擊保存系統提示保存到哪個分接記錄，選擇正確的分接可將當前測試結果保存到數據庫中。如下圖：斯科特和逆斯科特變壓器為兩相變比，顯示在BC和CA相。5.3波形圖測試開始后并在完成測試前，點擊波形圖按鈕可顯示當前所施加的變壓器一二次的電壓波形。如圖：按U1、U2、U3、I1、I2、I3相應按鈕可選擇顯示或關閉那路波形圖，點擊【＋】、【-】按鈕可放大縮小波形，【】可拉伸波形，移動下方滑塊可移動波形。5.4諧波分析測試開始后并在完成測試前，點擊諧波分析按鈕可分析一二次各相電壓的諧波含量。如圖：如圖設置顯示U1的諧波，按【】可循環顯示 1—32次諧波含量和百分比5.5記錄查詢點擊記錄查詢按鈕，可查詢并打印測試結果，還可導出到優盤或上傳至計算機，如下圖：左側顯示數據庫的記錄數，右側可顯示某一條記錄的詳細信息，點主滾動條可上下或左右滾動屏幕以便顯示所有信息，選中某條記錄點擊打印按鈕可通過串口或藍牙打印機現場打印測試結果。插入優盤點擊導出，可將整個數據庫導出到優盤（插入優盤要等待兩三秒鐘，使儀器檢測到優盤）。優盤數據庫采用Dbase3數據庫格式，可用excel電子表格直接打開編輯打印等，無需安裝后臺管理軟件，使用戶的管理更方便。

延邊變壓器變比電橋測試儀檢定裝置-為您服務 <延邊>天正華意電氣設備有限公司

延邊變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

延邊變壓器變比測試儀三相測量將先測量出單相AO阻值，然后自動進行三相充電計算三相電阻值，這樣可以解決三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。單相AO阻值測試完成后，儀器自動單相放電，放電完成后自動進行三相充電并計算三相電阻值（見圖十五）。圖十五當三相不平衡率穩定后可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。?重新測試：儀器重新采樣電流電壓值進行測試。?結果打?。簩y試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤?！白笥摇辨I選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，儀器將停止測試，并開始放電（見圖十六）。圖十六5.3.2.4三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型繞組和△繞組的三相自動測量。兩種繞組，測試操作過程相同，現以Y型繞組舉例說明，如圖十七圖十七在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖十八）。圖十八?重新測試：儀器將刪除數據，重新進行測量。?結果打?。簩y試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。

<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務

延邊變壓器變比測試儀提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務
延邊變壓器變比電橋測試儀檢定裝置-為您服務 <延邊>天正華意電氣設備有限公司

延邊變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏7．歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務

延邊變壓器變比測試儀同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。8、抗振性好：軍品接插件的使用增強了抗振性能。9、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。9、儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。10、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。12、攜帶方便：體積小，重量輕。 13、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。技術指標1、變比測量范圍：0.9~100002、測量速度：35秒內完成三相測試3、測量精度: 高壓側電壓的測量精度0.05％低壓側電壓的測量精度0.1％變比分辨率：0.0001變比測量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根據用戶要求可訂制全量程0.1級的設備4、攜帶方便、適合野外作業5、外形尺寸：320×240×1306、重量：2.6Kg

<延邊>天正華意電氣設備有限公司

延邊變壓器變比測試儀液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項2個、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。2．參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比。?設置日期：設置當前的日期。?設置時間：設置當前的時間。圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

延邊變壓器變比電橋測試儀檢定裝置-為您服務

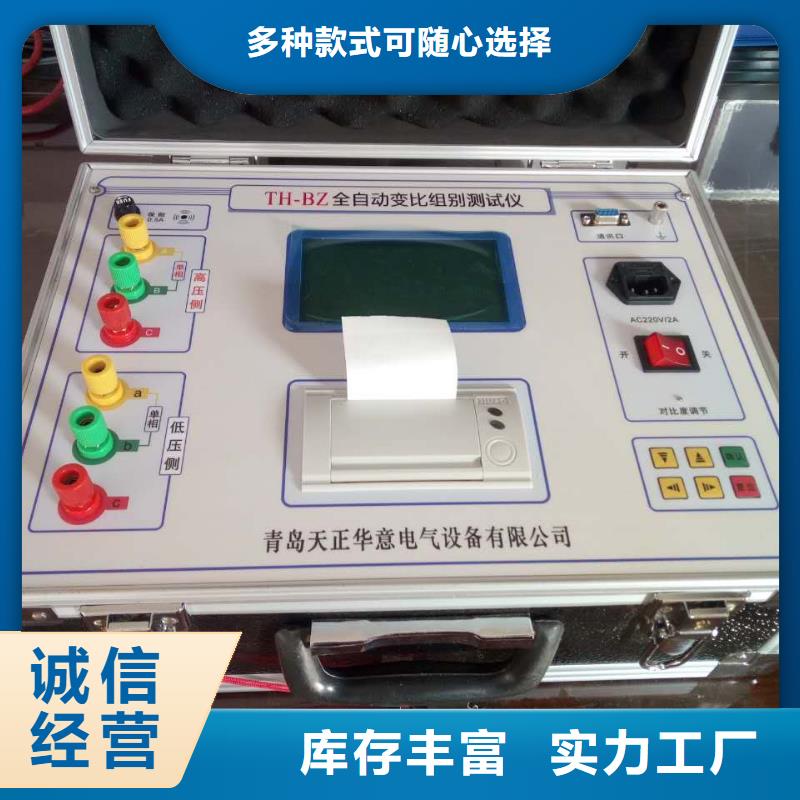

延邊變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

<延邊>天正華意電氣設備有限公司
<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務

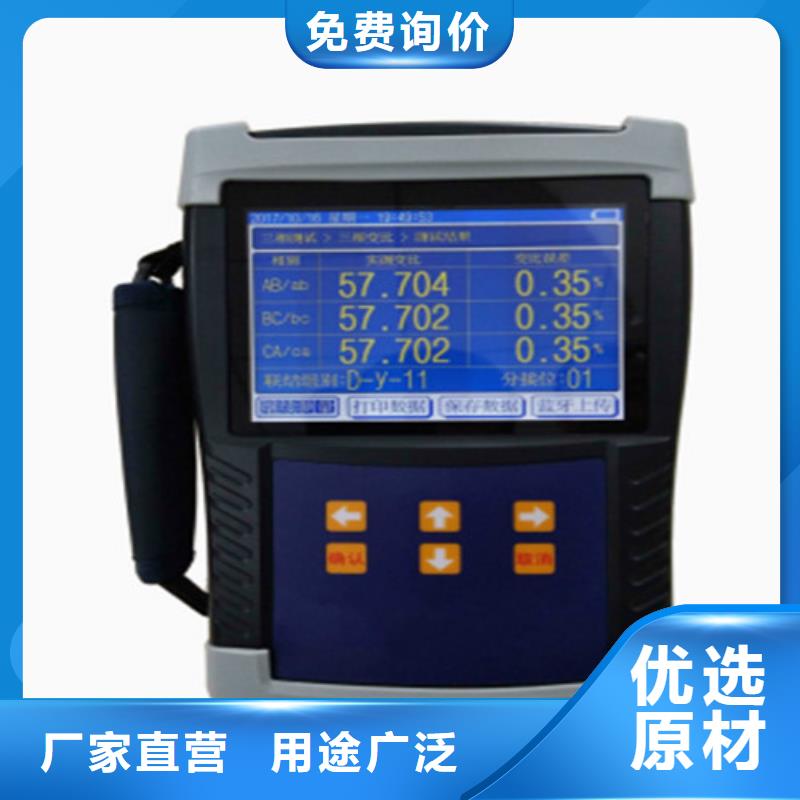

延邊變壓器變比測試儀 在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量?！叭嘧儽葴y試結果”屏如下圖。編號 說明1 對應的測試相別。2 對應的實測變比值。3 儀器自動計算的誤差值。4 實測的高、低壓聯結方式和組別。5 實測的當前分接位。編號 說明6 菜單選擇區域。按“左右”鍵移動光標選擇相應功能，按“確認”鍵執行當前所選功能，按“取消”鍵返回上一屏。繼續進行變比測量。將當前的測試結果通過內置打印機打印。將當前的測試結果保存到本機或保存到外接優盤。小提示：保存到優盤的數據為WORD格式，可直接用OFFICE打開進行編輯或打印。7 注意事項?對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。?有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。?本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。?三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y--d接線的匝比值等于變比值除以，D--y接線的匝比值等于變比值乘以。

延邊變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

<延邊>天正華意電氣設備有限公司 延邊變壓器變比電橋測試儀檢定裝置-為您服務

延邊變壓器變比測試儀Z型測試“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。5.3.2 直阻測試5.3.2.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入參數設置屏（見圖九）。圖九“測試繞組”、“測試相別”、“測試溫度”、“折算溫度”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數?！罢f明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，繞組材料可選銅、鋁。繞組材料關系到電阻折算值所用的折算系數測試相別：選擇測試試品的單獨一相阻值或三相阻值，高壓、中壓繞組可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”；低壓繞組可選“單相ab”、“單相bc”、“單相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同測Y”和“三相同測△”。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～＋99℃，此數值關系電阻折算值。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～＋255℃，此數值關系電阻折算值。試品編號：設置本次試驗的試品編號。測 試：選擇測試電流檔位。參數設置完成后，選中“測試”項后按“確認”鍵開始測量。
