延邊局部放電檢測儀系統測量步驟：局放試驗通電的前提條件：良好正確的聯接好了試驗電路，試驗高壓區內沒有任何人員，校正脈沖發生器已經拿開。步驟1、在軟件界面右側功能區內，點擊“連續”鍵，儀器進入連續測量狀態。步驟2、啟動升壓裝置，升壓，并跟蹤觀察放電趨勢步驟3、使用屏幕放大和時間窗工具獲取局放信號步驟4、可以使用直線方式、橢圓方式、正弦方式來觀察局放出現的相位步驟5、使用單次測量方法終讀取數據步驟6、可生成試驗報告步驟7、結束試驗，降壓到零，并切斷試驗區電源。系統常規的參數設置：FH:200 FL:20增益粗調：3增益細調：盡量選小數值，以不過載為準。觸發方式：內觸發觸發同步方式：分內、外觸發方式，內觸發為儀器電源同步觸發，頻率50Hz，外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。外觸發同步信號輸入電壓：5~100V，輸入功率＜1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理，隔離器件可以是電壓互感器或者變壓器。如，變壓器感應局放試驗時，常規使用200Hz的中頻發動機電源，一般發動機輸出0~800V可使用1000V:100V的電壓互感器隔離。隔離后的0~80V的電壓信號作為觸發信號接入局放儀觸發信號輸入端。

<延邊>天正華意電氣設備有限公司
規格全的延邊干式變壓器感應局放試驗測試系統實體廠家

延邊局部放電檢測儀使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。9．設有一個可靠接地點，接地電阻小于0.5Ω四、技術參數1．局部放電量（絕緣筒式）A、10-120kV額定電壓（UH），在UH下局部放電量≤3-5PCB、250-300kV額定電壓（UH），在UH下局部放電量≤5PCC、350-750kV額定電壓（UH），在80％UH下局部放電量≤5PC，在UH≤10PCD、800KV-1500kV額定電壓（UH），在80％UH下局部放電量≤10PC2．串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％3．允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行4．單臺試驗變壓器阻抗為3％-12％，串接阻抗為5％-25％5．波形畸變率＜3％6．其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!

延邊局部放電檢測儀測量US試驗有4種顯示圖：波形圖，幅值模式和脈沖模式，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區顯示正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行US試驗相關參數設置。?數據區顯示當前測量過程中的有效值、背景值、50Hz、100Hz和當前值。?圖表區波形圖—波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。連續模式—連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法。可迅速檢測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。 脈沖模式—GIS 等設備中顆粒在電場的作用下會升起而跳動。顆粒運動時會產生聲音。脈沖圖譜檢測用于測量顆粒的飛行時間。系統測量脈沖信號之間的間隔，并根據幅值及時間間隔，用圖譜中的一個點表示出來，終進行脈沖分布統計。

<延邊>天正華意電氣設備有限公司
規格全的延邊干式變壓器感應局放試驗測試系統實體廠家

延邊局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電調節基準電壓調節電位器25，將基準電壓表23調至所需數值。按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于1．套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。1本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<延邊>天正華意電氣設備有限公司

延邊局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。

規格全的延邊干式變壓器感應局放試驗測試系統實體廠家

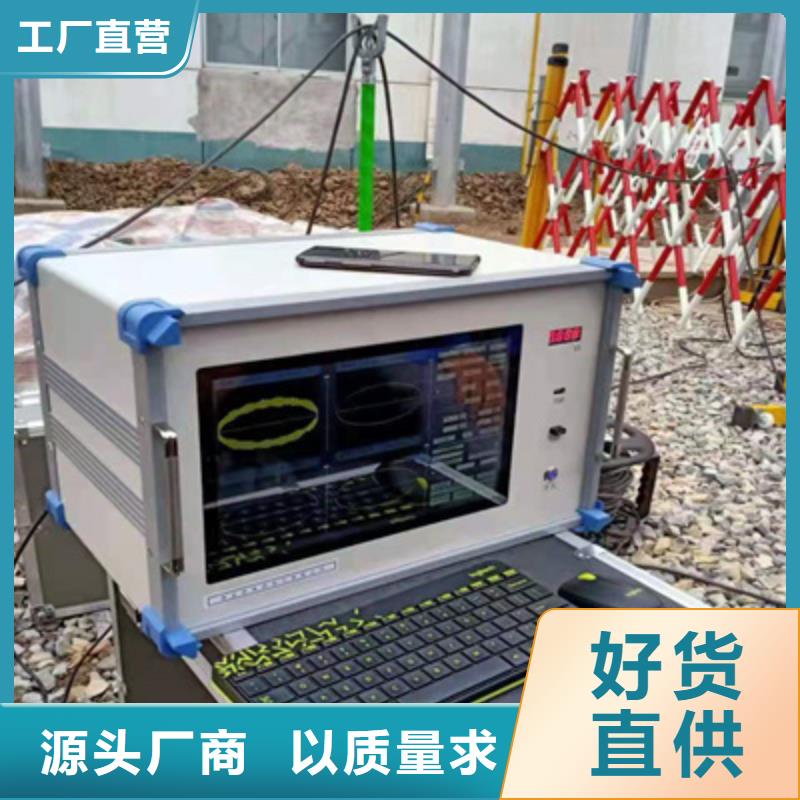

延邊局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要！！以第2個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載。“粗調”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因為這樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因為試品的不同，整個試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

<延邊>天正華意電氣設備有限公司

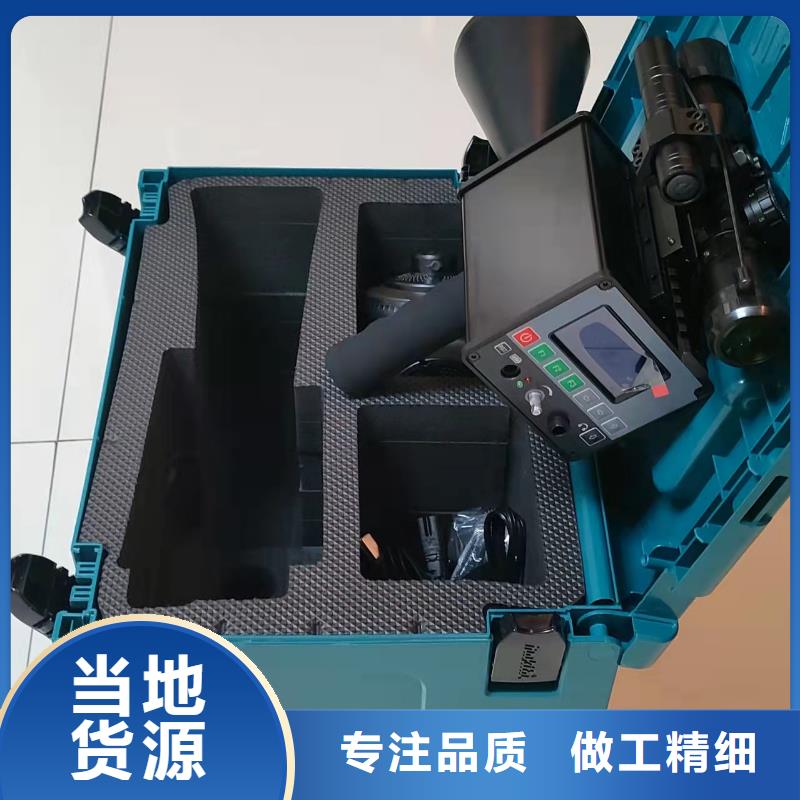

延邊局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上

<延邊>天正華意電氣設備有限公司
規格全的延邊干式變壓器感應局放試驗測試系統實體廠家

延邊局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

延邊局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件：戶內海拔高度不超過1000米環境溫度：-25℃～＋40℃相對濕度：≤90％（20℃）時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V，額定輸入電流394A額定輸出電壓300kV，額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V，控制臺設有手動升壓，耐壓自動計時，耐壓計時結束后自動降壓至零位，另外本控制臺有調壓器零位啟動和過流、過壓保護，控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓單相380V額定輸入電流395A額定輸出電壓0～420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A，阻值5KΩ六、LBQ-150/0.38濾波器額定電流：395A，額定容量：150kVA

規格全的延邊干式變壓器感應局放試驗測試系統實體廠家

延邊局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。
