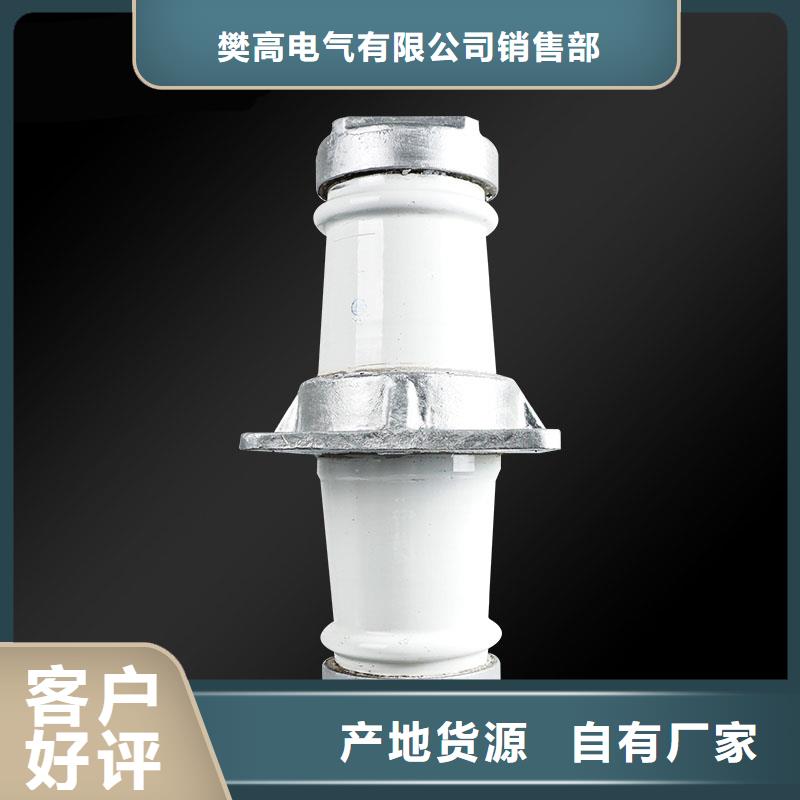

用方法編輯高壓穿墻套管CMCMWCMECMD母線式穿墻套管高壓穿墻套管：以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。使用環境條件1)戶內套管環境溫度不高于+40℃，不低于-40℃海拔不超過l000m相對濕度月平均值不
大于90%周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢無經常性的劇烈振動2)戶外套管環境溫度不高于+40℃，不低于-40℃；海拔不超過l000m；風速不大于34m/s產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；無經常性的劇烈振動產品特點套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。用途及分類穿墻瓷套管用于電
站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述
問題。戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。型號說明型號說明型號說明安裝使用說明1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃
速不大于34m/s  產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級； 無經常性的劇烈振動 二、產品特點    套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。 三、用途及分類    穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。    穿墻瓷套管按其使用環
境可分為戶內和戶外穿墻瓷套管。

能源的外向度、開放度進一步提高。我國已經成為上大能源生產、消費國，石油對外依存度從本世紀初的32%上升至2016年的65%，超過美國成為大原油進口國，能源發展與密不可分。進入新時代，我國對外開放的大門將越開越大，能源進一步走向、
發展更高層次開放型經濟步伐不斷加快。一方面，我國石油對外依存度偏高的現實和經濟社會發展對油氣需求增長過快的矛盾亟待推動能源合作；另一方面，隨著全球化進程的深刻轉變，我國在能源治理體系中話語權不斷加大、引領能源發展的能力日趨，特別是隨著“一帶一路”建設深入推進，能源領域互聯互通將加強，以能源裝備、技術、標準、服務為核心的“走出去”步伐不斷加快，更高層次的能源開放型經濟將為新時代能源發展帶來新
動能。  能源體制機制改革深化，能源市場逐步放開。新一輪電力體制改革展開，并取得關鍵突破，競爭性電力市場形成規模。油氣體制改革方案逐步落地，能源供給側結構性改革進一步深化。油氣勘察開采、進出口、管網運營等改革大力推進。實施市場準入負面清單制度，清理廢除妨礙建立能源統一市場和公平競爭的各種規定和做法，圍繞“打破行政壟斷，防止市場壟斷，加快要素市場化改革，放寬服務業準入限制，完善市場監管體
制”的要求，能源領域“放管服”改革深化，監管體制更加理順，能源監管和服務水平進一步提高。在的報告中綜合分析國內形勢和我國發展條件，在建成小康社會、實現個百年奮斗目標的基礎上，從2020年到本世紀中葉分兩個階段進行擘畫，對新時代能源發展寄予厚望。明確指出，推進能源生產和消費革命，構建清潔低碳、的能源體系。對推進資源節約和循環利用、倡導簡約適度、綠色低碳的生活方式提出明確要求
，為能源行業在新時代做出新謀劃、展示新形象、實現新作為指明了方向。  圍繞新時代“兩個一百年”奮斗目標，進一步明確和銜接我國能源發展戰略、規劃、階段任務。能源發展戰略是戰略的重要組成部分。我國能源發展必須緊緊圍繞新時代的新部署、新要求，從經濟社會發展全局出發，以中國立場、全球視野，謀劃具有前瞻性、操作性的能源發展戰略。的以來，著眼于實現主體能源更替和開發利用方式的根本性變革，我國已經制定能源革命
“三步走”任務目標，規劃了2016~2030年能源系統整體發展路徑，推進能源革命的框架體系基本構成。

高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。

套管按所使用導體材料又可分為鋁導體、銅導體及不帶導體(母線式)三種類型。 [1] 結構編領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。套管由瓷件、安裝法蘭及導體裝配而成。母線穿墻套管不帶導電部分，瓷套與法蘭固定方式除35kV高原型及部分產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅導體采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定。對母線穿墻套管兩端蓋板，開口尺寸根據選用的母線規格型式自行確定。附件表面涂灰磁漆。為了提高套管的起始電暈，對20、35kV套管在結構上采用均壓措施，將靠近法蘭部位的瓷壁及兩邊的傘 (棱)適當加大、加厚，在瓷件焙燒前于瓷套內腔和法蘭附近，以及靠近法蘭的 個傘(棱)上均勻上一層半導體釉，經焙燒后使半導體釉牢固地結合在瓷壁上，并通過接觸片使瓷壁短路，大大改善電場分布，防止套管內腔放電，提高滑閃放電電壓。套管導電部分采用鋁導體，節省大量的銅材，降低成本。與母線連接的導電面積增大，克服了銅導桿接觸面積小而產生溫度過高的缺點。套管安裝法蘭分正反兩種安裝方式，除6、10kV銅導體管正裝外，其余均為反裝。 [1] 穿墻套管的選擇編輯1、種類和型式選擇根據裝設地點可選屋內型和屋外型，根據用途可選擇帶導體的穿墻套管和不帶導體的母線型穿墻套管。屋內配電裝置一般選用鋁導體穿墻套管。2、額定電壓選擇按穿墻套管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時，3～20kV屋外穿墻套管應選用高一級電壓的產品。對3～6kV，也可采用提高兩級電壓的產品
