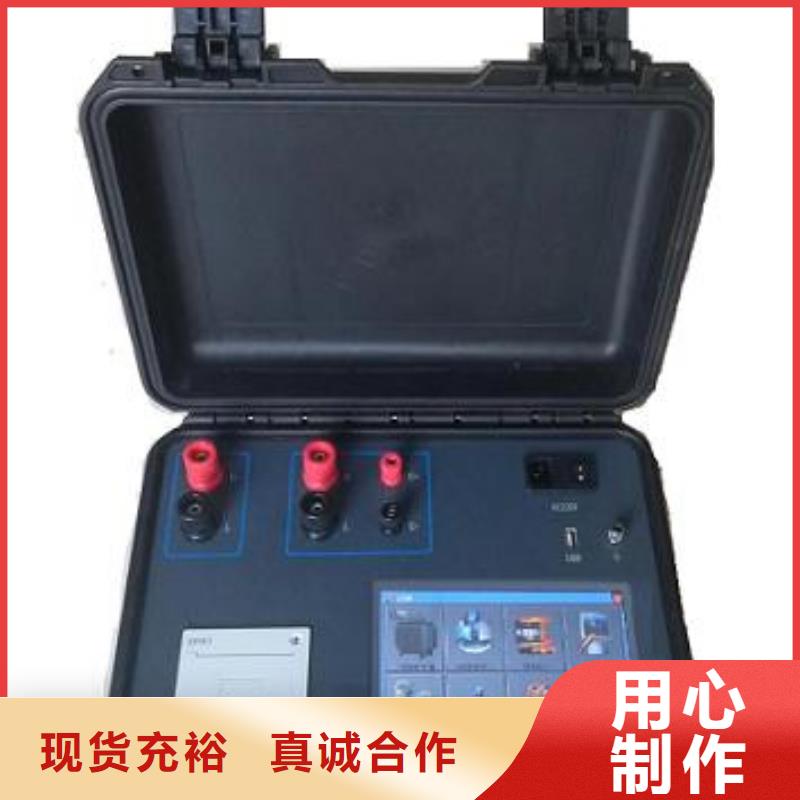

呂梁變壓器繞組變形測試儀 阻抗法主要技術特點1.采集控制采用高速 高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口也可使用WIFI和藍牙連接方式。3.高速雙通道16位A/D采樣。4.采用三相接線單相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗。5.該儀器可使用內置220V電源，也可使用外置電源。6.該儀器可同步測量電壓 電流 頻率，并顯示測試實時波形圖。7.計算機將檢測結果自動分析和生成電子文檔(Word)。8.檢測數據自動分析系統a)對A、B 、C三相相間進行短路阻抗相似性比較。b)還可以與銘牌上的短路阻抗（阻抗電壓）進行比較。9.可自動生成Word電子文檔，供保存和打印。10.該儀器完全滿足電力標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。十五、阻抗法主要技術參數1.測量精度：電壓：0.2級 電流：0.2級 2.阻抗范圍：0～3.電壓測量范圍：AC 25V～500V4.電流測量范圍：AC 0.1A～10A5.工作濕度：0～80％6.同相測試重復率：99.9％7.測量儀器尺寸(長寬高)355X145X270(mm)8.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)9.總體重量:30Kg十六、阻抗法使用特點

呂梁變壓器繞組變形測試儀注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。十、頻響法PC測試軟件的安裝1.將本軟件光盤放入光驅，如果可以自動運行將直接進入到本軟件的安裝界面，否則在“我的電腦”打開光驅所在的盤符，運行光盤中的“autorun.exe”進入到本軟件的安裝界面。2. 選擇繞組變形測試儀軟件安裝，將會進入到繞組變形測試儀軟件的安裝向導中。此時直接選擇“下一步”。3.此時可以設置本軟件的安裝路徑，如果不改變本軟件默認的安裝路徑，直接選擇“下一步”。4.此時已完成所有的設置過程，選擇“安裝”將開始進行軟件的安裝。5.安裝過程全部完成，選擇“完成”退出安裝向導。6.安裝繞組變形測試儀的軟件也可以直接進入光盤的“繞組變形測試儀”的目錄中，直接運行以下兩個程序，都可以進行本軟件的安裝向導。

呂梁變壓器繞組變形測試儀變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這將嚴重影響變壓器的運行。按電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。1.1主要技術特點?采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。?測量速度快，對單個繞組測量時間2分鐘以內。?頻率精度非常高，精度高于0.001％。?數字化頻率合成，頻率穩定性更高。?5000V電壓隔離、充分保護測試電腦。?可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。?軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。?軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。1.2主要技術指標?測量速度：單相繞組1分鐘-2分鐘?輸出電壓：Vpp-25V，測試中自動調整?輸出阻抗：50Ω?輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）?掃頻范圍：10Hz-2MHz?頻率精度：0.001％?每通道采樣頻率：100Msps?掃頻方式：線性或對數，掃頻間隔和點數可任意設置?曲線顯示：幅頻曲線（相頻曲線，選配）?測量動態范圍寬：－120dB～20dB?供電電壓：AC220V±10％?主機重量： 6kg

呂梁變壓器繞組變形測試儀系統測試4.1啟動“繞組變形測試系統”程序1)雙擊桌面上的“變壓器繞組變形測試儀” 圖標，啟動“變壓器繞組變形測試系統”程序。2)啟動過程完成后，進入標題為“變壓器繞組變形測試儀”的主程序界面。（雙擊屏幕左上角的小圖標，便可切換至桌面。測試過程中請不要點擊。）軟件主界面分為7個組成部分：（A）測試曲線顯示區該區域顯示測試曲線，橫坐標為頻率，縱坐標為dB值（幅頻測試）或角度值（相頻測試）。下方標簽包括:曲線類型標簽:用于標識當前所顯示的內容是“幅頻曲線”還是“相頻曲線”。 點擊該標簽，可以在兩種類型間進行切換（需硬件支持）。掃描模式標簽：用于顯示當前掃描模式是線性掃描還是對數掃描，點擊該標簽，可以在兩種模式間切換。起始頻率標簽：用于顯示當前的掃描起始頻率，點擊該標簽，可以在不同的起始頻率間切換。終止頻率標簽：用于顯示當前的掃描終止頻率。掃描點數標簽：用于顯示當前掃描的總點數，點擊該標簽，可以在不同的點數間切換。（B）狀態顯示區狀態顯示區顯示當前設備的工作狀態。（C）操作區操作區有開始和終止兩個按鈕，該按鈕在測試中會根據使用狀態輪流顯示，停止狀態時顯示“start開始”，開始狀態時顯示“stop停止”。在按鈕下方有當前狀態顯示標簽，用于顯示設備當前的狀態：“脫機狀態”：計算機工作與脫機狀態，只能進行數據讀取和打印等功能。“設備連接”：計算機與設備已經連接，可以進行測試。“設備斷開”：計算機與設備斷開，無法進行測試，一般需重新連接并重啟軟件。（D）測試參數設置區D區顯示參數設置窗口，該窗口用于設置測試參數，分別可以設置繞組接法、待測繞組類別與編號、掃描終止頻率等參數。（E）曲線描述區E區顯示當前曲線的描述信息，所有標簽的顏色代表了與之顏色對應的曲線的描述信息。（F）數據選擇區右上角（F）為數據選擇區，測試數據采用分級管理，級為變電站名稱，第二級為變壓器名稱，第三級為變壓器的繞組類別和編號，一層為已經存在數據，數據名稱采用“數據類型＠測試時間”的方式顯示。該部分顯示的數據與（A）區所對應的標簽內容相配合，當顯示為“幅頻曲線”時，數據選擇區顯示幅頻曲線的測試結果，當顯示為“相頻曲線”時，數據選擇區顯示相頻曲線的測試結果。

呂梁變壓器繞組變形測試儀進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因為遺漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向對測試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

呂梁變壓器繞組變形測試儀進入軟件后，點擊測量被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因為遺漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向對測試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

呂梁變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相△形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相△形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相△形的A相測量接線。九、單相X、Y、Z測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在AX的A相上、綠夾子定義為測量鉗在‘X’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對單相AX的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在BY的B相上、綠夾子定義為測量鉗在‘Y’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對單相BY的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在CZ的C相上、綠夾子定義為測量鉗在‘Z’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對單相CZ的測量接線。

呂梁變壓器繞組變形測試儀 阻抗法主要技術特點1.采集控制采用高速 高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口也可使用WIFI和藍牙連接方式。3.高速雙通道16位A/D采樣。4.采用三相接線單相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗。5.該儀器可使用內置220V電源，也可使用外置電源。6.該儀器可同步測量電壓 電流 頻率，并顯示測試實時波形圖。7.計算機將檢測結果自動分析和生成電子文檔(Word)。8.檢測數據自動分析系統a)對A、B 、C三相相間進行短路阻抗相似性比較。b)還可以與銘牌上的短路阻抗（阻抗電壓）進行比較。9.可自動生成Word電子文檔，供保存和打印。10.該儀器完全滿足電力標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。十五、阻抗法主要技術參數1.測量精度：電壓：0.2級 電流：0.2級 2.阻抗范圍：0～3.電壓測量范圍：AC 25V～500V4.電流測量范圍：AC 0.1A～10A5.工作濕度：0～80％6.同相測試重復率：99.9％7.測量儀器尺寸(長寬高)355X145X270(mm)8.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)9.總體重量:30Kg十六、阻抗法使用特點

呂梁變壓器繞組變形測試儀變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）12.1.3.2頻段設置，選擇此項目后，會打開一個掃描頻率低、中、高各個頻段的對話框，設置好各個頻段的范圍后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“還原”鍵則會恢復到默認頻段設置。此項目的頻段設置參數，只在打印報告中會反映出來。12.1.3.3設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。12.1.3.4系統初始化，當系統次安裝使用或者重新安裝使用后，運行會自動啟動該選項，對系統的測量參數進行初始化過程。一般用戶無需手動使用該項目。12.1.3.5固定頻率輸出測試，選擇此項目后，會打開一個要求輸入輸出頻率的對話框，選擇“開始輸出”將顯示輸出后得到的DB值，這個功能主要用來提供外部儀器檢測本儀器的頻率和幅值的度。12.1.4幫助可以在電腦上瀏覽繞組變形測試儀使用說明書。12.2數據菜單欄的下方，即為數據和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“數據”項目。此時，下方為已載入的數據文件，可通過“瀏覽”按鈕載入已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。12.3測量準備對變壓器測試的時候，選擇“測量”項目。此時會出現一個對話框，上面為測量變壓器的時候，需要填入的一些參數，“變壓器參數”鍵同菜單中的變壓器參數，（注意：如果測試過程中停止測量了，將無法繼續當前測量進度，數據也無法保存。

呂梁變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向導。如果是發現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。
