邯鄲三相電能表校驗裝置接線方式：即，被校驗電能表的類型，該項提供的選項有“三相四線有功”、“三相三線2元件有功”、“單相有功電能”、“三相四線無功”、“ 三相三線2元件無功”等五種模式。用戶可以根據實際情況，選擇正確的選項。CT變比：即電流互感器變比，當被校電能表電流是通過CT采集的，而本儀器采用鉗形電流互感器采集計量CT的一次電流，需在此設定被測電能表外接的CT變比值。如果被校電能表輸入電流與本儀器采集的電流相同，則設置為1。電表等級：被校電表的精度等級，本儀器可以校驗的電能表精度等級主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6種。電表編號：被校電能表的編號，可輸入6位數字。校驗員：校驗人員的編號，可輸入2位數字編號。

買邯鄲三相交直流檢定臺必看-價格低

邯鄲三相電能表校驗裝置 主要特點2.1、功能★32位高速數字信號處理器國內個采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，開發成功多功能寬量程的數字乘法器，采用浮點運算，保證計算準確度?！锿瑫r測量有功、無功或兩個電能表的誤差比傳統的校驗方式提高一倍以上的工作效率?！锝泳€仿真功能儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能?！?A鉗誤差自檢儀器內可產生5A的電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題?？呻S時了解鉗表的閉合情況，提醒工作人員清潔鉗口?！镒詣愉浫腚娔鼙硖柎a（選配功能）支持條形碼掃描槍，自動錄入電能表編碼?！锛t外讀取頭，自動讀取多功能電能表數據（選配功能）利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數。支持國標DL645規約?！锍瑢掚娏鳒y量范圍500倍電流范圍保證計量指標；10000倍電流顯示范圍。小 1mA 啟動電流。高供高計時，空載也可識別接線。★電能累積功能可以校驗沒有電能脈沖輸出的電能表，或做為測試節能指標。三相電能表校驗裝置

<邯鄲>天正華意電氣設備有限公司
買邯鄲三相交直流檢定臺必看-價格低 <邯鄲>天正華意電氣設備有限公司

邯鄲三相電能表校驗裝置 注意①由于電源中預置有10％的三次諧波，所以在諧波設定中若不含三次諧波，一定要將三次諧波幅度設置為0；②當輸出諧波需要重新設置時一定要將原來已設定的諧波再重新設置；③在“諧波”狀態下不能使用“同步”鍵；④諧波設定后，輸出波形由于含有諧波，這樣，同樣的交流輸出峰值所對應的有功值與諧波時不同，如果在無諧波是調節電位器使顯示，加上諧波后，要獲得的輸出，必須重新調節電位器的位置。由于上述原因，在設定諧波比例較大時直接起動輸出可能會因為波形超出動態范圍而報警，因此在起動諧波輸出前應將電位器輸出旋到小，等起動后再準確調節電位器位置。9、標準偏差計算JYM-3(6)系列產品，高于0.05級的裝置，具有計算被校表標準偏差估計值的功能。裝置在“校值”狀態P顯示轉為顯示標準差估計值S％，S％按照5次相對誤差測量結果計算。10、功能選擇之間的關系在鍵盤上可選擇的功能包括：功率、電能、校值、潛動、自動、選點、諧波、諧值、校驗值11個狀態，其中自動、諧波有些特殊，其余九個狀態可以隨時通過按健轉換。諧波狀態是指電源輸出諧波，同步以外任何一種功能狀態都可以在諧波狀態下進行操作。

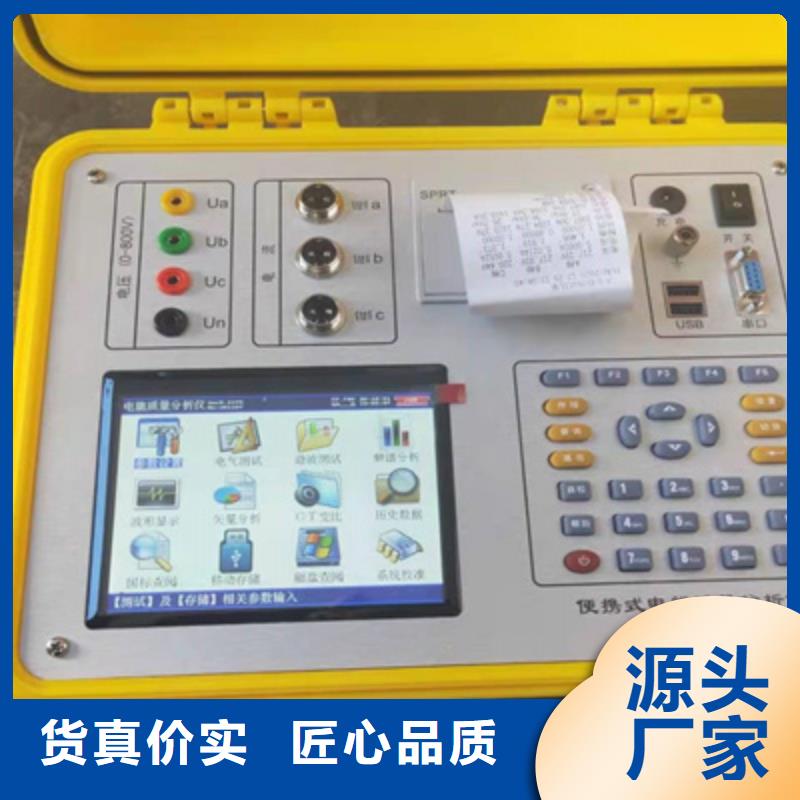

邯鄲三相電能表校驗裝置鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換 、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。

<邯鄲>天正華意電氣設備有限公司 買邯鄲三相交直流檢定臺必看-價格低
<邯鄲>天正華意電氣設備有限公司

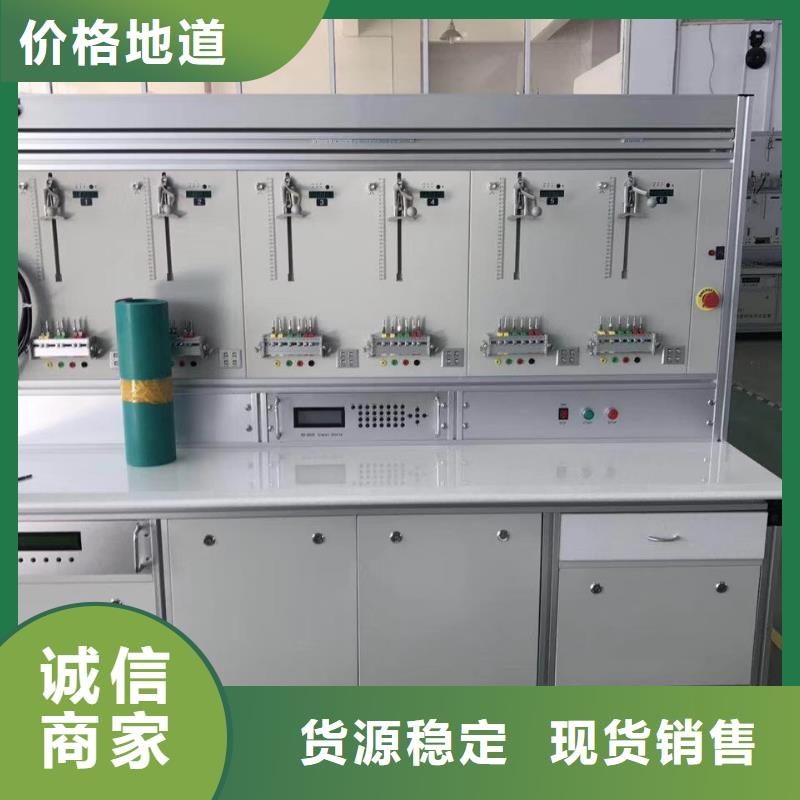

邯鄲三相電能表校驗裝置裝置的機械結構在開始使用裝置進行校驗電能表的工作之前，您首先應當熟悉裝置的機械結構。本裝置可能采用一體式或分體式結構。分體式結構裝置的掛表架與裝置電源控制柜在結構上是分離的，電源控制柜采用立式標準機柜，它與掛表架之間只有電氣連接，脫掉連接器，兩者可分離。一體式結構裝置的電源部分就放在掛表架的下面，在結構上是機械連接在一起的。裝置面板或掛表架上的功能按鍵，均采用帶燈的按鈕開關，按下后燈會亮。如果您不小心按下了某鍵，只要再按一次釋放該鍵就可以了。掛表架側面立柱上還裝有一個保護用“急停開關”，它是一個“動斷”式自鎖開關，緊急時按下可切斷裝置總電源，開機前該開關應處于釋放位置。掛表架側面立柱上還裝有一組電流測試輸出端子和電壓測試輸出端子，側面立柱上還有裝置內工作標準表的電能高、低頻脈沖輸出端子，用于裝置周期檢定時連接檢驗標準表，正常校表時這組電流測試輸出端子應當用配備的專用短接片短接起來。電流輸出端子可以短接而不會出現任何問題，裝置的負反饋限流電路將保證輸出電流始終與設置的電流檔位一致。在裝置另一邊立柱上，裝有電源開關、功放開關、電源過載指示燈、自動壓表按鈕，以及電流雙回路工作指示燈。● 裝置電源的連接校驗裝置使用三相交流 220V /380V 50HZ電源供電，用戶的供電電源插座應使用符合國標的三相四芯插座，插座本身的允許額定電流值應足夠大，如果用戶的供電回路裝有自動斷路器一類保護裝置，那么該自動斷路器的容量也應足夠大。通常，24表以下的裝置，自動斷路器每相的額定電流值應不小于16~25A；30表位以上的裝置，自動斷路器的額定電流值應更大一些。裝置的電源接線端子一般位于裝置電源機柜后邊的下部。安裝時，先將電源線穿入進線孔，擰下電源進線端子的壓線螺釘，按端子上的相線、零線標志接上電源線并擰緊螺釘。應仔細檢查，裝置的接地端子應按規定可靠接地，不要錯接電源線。檢查接線無誤后，將電源線插頭插入供電插座。

買邯鄲三相交直流檢定臺必看-價格低

邯鄲三相電能表校驗裝置 儀器操作流程儀器使用中嚴格按照操作流程進行開啟儀器電源→接好儀器端測試線→接電能表端測試線及鉗表→設置檢驗參數→校驗→拆除電能表端測試線→關閉儀器→拆除儀器端測試線。注：鉗表“＋”為電流進、“-”為電流出鉗表中間顏色代表相別：黃-A 相、綠-B 相、紅-C 相2.5 接線校驗三相三線制電能表接線方法:在測三相三線電能表時，儀器的Ua、Uc、COM(三相三線測量時 B 相電壓必須接到電壓端子的公共端COM)電壓端子分別接入所測電能表Ua、Uc、Ub，儀器A、C相電流端接入電能表Ia、Ic脈沖輸入裝置接入電能表光電插座。如圖：校驗三相四線制電能表接線方法:在測三相四線時，將儀器的Ua、Ub、Uc、COM電壓端子分別接入所測電能表Ua、Ub 、Uc、COM；儀器A、B、C相電流端接入電能表Ia、Ib、Ic；脈沖輸入裝置接入電能表光電插座。如圖：校驗單相電能表接線方法:任選儀器A、B 、C 相電壓端一相接入所測電能表“火”線，U0接入“0”線；任選A、B、C相電流鉗表中一支夾到電能表電流線；脈沖輸入裝置接入電能表光電插座。注：1、當儀器從火線的進線口取電壓時，鉗表應接到火線出線上，否則會影響校驗誤差準確度；2、當儀器從火線的出線口取電壓時，鉗表應接到火線進線上，否則會影響校驗誤差準確度。如圖(從火線的進線口取電壓)：如圖(從火線的出線口取電壓)脈沖輸入連接根據采用的校驗方式，把相應的脈沖輸入裝置（光電采樣器、手動開關或電子式電能表脈沖輸入插頭）連接至光電頭插座。同時校驗主副表以三相四線表為例在同時校驗主副表時，除脈沖接線以外其他的接線三相四線的接線一樣(請查看三相四線的接線方法)脈沖接線方法，脈沖采集線1接到主表上，脈沖采集線2接到副表上）

<邯鄲>天正華意電氣設備有限公司 買邯鄲三相交直流檢定臺必看-價格低

邯鄲三相電能表校驗裝置 產品特點：1、采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；2、采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶顯示，T9漢字輸入法；4、寬工作電源AC 57.7～480V，在 -20℃～＋40℃ 的溫度范圍內保證電能的準確性；5、無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸等外界原因造成誤差改變；6、電壓自動換檔 30～480V、電流直接輸入 5A；7、帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；8、高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。技術參數：電壓量程 AC 30-480V電流量程端子輸入 1A、5A鉗表輸入(一倍過載) ：主機1臺、電能表校驗系統管理軟件1套（光盤）、5A鉗表ABC相各1只、電壓/電流鱷魚夾10個、電壓（電流）測試線1套、脈沖采集線1條、光電采樣器1個、端子充電線1條、PC通訊線1條、《使用說明書》1本、《出廠檢驗報告》1張、儀器箱1個。

<邯鄲>天正華意電氣設備有限公司 買邯鄲三相交直流檢定臺必看-價格低

邯鄲三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控?？捎涉I盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。

邯鄲三相電能表校驗裝置 儀器操作流程儀器使用中嚴格按照操作流程進行開啟儀器電源→接好儀器端測試線→接電能表端測試線及鉗表→設置檢驗參數→校驗→拆除電能表端測試線→關閉儀器→拆除儀器端測試線。注：鉗表“＋”為電流進、“-”為電流出鉗表中間顏色代表相別：黃-A 相、綠-B 相、紅-C 相2.5 接線校驗三相三線制電能表接線方法:在測三相三線電能表時，儀器的Ua、Uc、COM(三相三線測量時 B 相電壓必須接到電壓端子的公共端COM)電壓端子分別接入所測電能表Ua、Uc、Ub，儀器A、C相電流端接入電能表Ia、Ic脈沖輸入裝置接入電能表光電插座。如圖：校驗三相四線制電能表接線方法:在測三相四線時，將儀器的Ua、Ub、Uc、COM電壓端子分別接入所測電能表Ua、Ub 、Uc、COM；儀器A、B、C相電流端接入電能表Ia、Ib、Ic；脈沖輸入裝置接入電能表光電插座。如圖：校驗單相電能表接線方法:任選儀器A、B 、C 相電壓端一相接入所測電能表“火”線，U0接入“0”線；任選A、B、C相電流鉗表中一支夾到電能表電流線；脈沖輸入裝置接入電能表光電插座。注：1、當儀器從火線的進線口取電壓時，鉗表應接到火線出線上，否則會影響校驗誤差準確度；2、當儀器從火線的出線口取電壓時，鉗表應接到火線進線上，否則會影響校驗誤差準確度。如圖(從火線的進線口取電壓)：如圖(從火線的出線口取電壓)脈沖輸入連接根據采用的校驗方式，把相應的脈沖輸入裝置（光電采樣器、手動開關或電子式電能表脈沖輸入插頭）連接至光電頭插座。同時校驗主副表以三相四線表為例在同時校驗主副表時，除脈沖接線以外其他的接線三相四線的接線一樣(請查看三相四線的接線方法)脈沖接線方法，脈沖采集線1接到主表上，脈沖采集線2接到副表上）

<邯鄲>天正華意電氣設備有限公司 買邯鄲三相交直流檢定臺必看-價格低

邯鄲三相電能表校驗裝置青島天正華意電氣設備有限公司版權所有2012版本沿革版 2012年5月新版本是手冊的完全修訂版，在兩個版本間的更新部分，包括附加的資料由用戶插入手冊。只有在發行新的版本時才會更改頁碼。確認青島天正華意電氣設備有限公司確認該系列產品執行了標準GB/T11150-2001，產品在發運時符合所發布的技術指標。青島天正華意電氣設備有限公司進一步確認該系列產品的企業標準等同或高于現行有效的標準和行業標準。對該產品的校準可追溯至中國計量科學研究院和質量技術監督局認可的省、市計量機構。擔保青島天正華意電氣設備有限公司對產品安裝完成之日起一年內由于材料和制造工藝所造成的缺陷提供擔保。在擔保期內，對證明確有缺陷的產品，可以免費修理或更換。青島天正華意電氣設備有限公司并承諾對本公司的產品提供有償的終身維護。限制上述的擔保不適用于由于購買方電路損壞而造成的產品故障和購買方不正確的使用或維護所造成的任何缺陷。注意所有標準都會被修改，青島天正華意電氣設備有限公司對本手冊所包含的資料可以不通知而修改，青島天正華意電氣設備有限公司不提供任何包括標準修訂在內的隱含擔保。此外，沒有青島天正華意電氣設備有限公司事先的書面許可，本手冊的內容不得全部或部分復制和轉載。不要隨意換裝任何代用元器件或對產品進行任何非授權的調節。如果產品出現故障，請與距您近的青島天正華意電氣設備有限公司辦事處聯系，或直接與公司本部聯系，由本公司技術服務部門進行維修，可確保產品的。符號[警告]對可能造成人身傷害的操作或條件提醒注意。[注意]對可能造成校驗裝置損壞的操作或條件提醒注意。其它說明[注]對特定內容或提示作進一步的說明。[附錄]列出裝置在使用中注意的必要事項，而故障維修列舉則是基于維修人員對裝置的結構和電路是熟悉的。如果您選購的是具有新擴展功能的校驗裝置，新擴展功能的補充說明將作為手冊的附頁插入供參考。TH-303系列是精心設計的高性能的三相智能電能表檢定裝置，按照和行業標準進行了專門設計，并且結合了供電計量、技術監督和智能電能表生產廠家的工作特點，能滿足您現在和未來在智能電能表校驗方面的多種需求。

<邯鄲>天正華意電氣設備有限公司 買邯鄲三相交直流檢定臺必看-價格低

邯鄲三相電能表校驗裝置 電表編號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。輸入方式分為兩種：1)通過儀表鍵盤直接輸入。把光標移到電表編號選項，連按兩下確認鍵，進入鍵盤輸入狀態。2)通過掃描槍掃描條形碼輸入。 掃描槍為選配，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表自動輸入編號。485規約 — 指進行RS485端口檢測時對被測表所執行的通訊規約版本進行選擇，包括二種：DL645-1997和DL645-2007兩種。設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。485速率 — 指進行RS485端口檢測時對被測表所執行的通訊速率進行選擇，設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。（3） 電氣測試界面圖五、電氣測試屏此屏顯示出當前測量的三相電壓幅值三相電壓電流之間的夾角三相有功功率數值、三相無功功率數值（相視在功率數值以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。
