消諧電阻器參數測試儀天水
天水非線性電阻測試儀電壓互感器中性點用非線性電阻消諧阻尼器(以下簡稱消諧器)是安裝在6kV～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地 金屬性通道。安裝消諧器可PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的運行至關重要，因此定期或不定期對消諧器運行性能參數的檢測十分必要的。按照中國電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA(峰值/√2)下電壓U1mA(峰值/√2)、電流10mA(峰值/√2)下電壓U10mA(峰值/√2)、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。 電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

消諧電阻器參數測試儀天水
天水非線性電阻測試儀儀器功能特點：3.1 采用全自動化程控測試技術，能夠?qū)οC器及非線性電阻進行工頻伏安特性測試，測量精度高；3.2 彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，極其方便；3.3 自帶打印機能夠及時將試驗數據自動打印輸出。3.4 可以設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器電流指標。四、主要技術參數：4.1 儀器適用于對6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以內為有效測量數據）。4.2 交流輸出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流輸出 1mA～3mA～5mA～10mA;采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內。4.4 測量準確度： AC:±1% DC:±1% 4.5 使用環境：戶內和戶外均可4.6 環境溫度/濕度：-20℃～50℃ 不大于80% RH4.7 電源：內置高能鋰電池供電，充電AC:220V±10%/50Hz。五、消諧電阻器參數測量?jī)x操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；便攜式耐壓測試儀氧化鋅避雷器檢測儀氧化鋅避雷器測試儀工頻過電壓保護試驗裝置工頻過電壓保護試驗儀氧化鋅避雷器直流特性測試儀氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀滅磁過電壓保護測試儀消諧電阻器參數測試儀消諧電阻器測試儀消諧測試儀

消諧電阻器參數測試儀天水
天水非線性電阻測試儀尊敬的用戶：感謝您選購我公司的氧化鋅避雷器直流特性測試儀，本儀器可完成10kV電壓級以下的氧化鋅避雷器的直流1mA參考電壓試驗，大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10ma的V-A特性試驗，鋰電池組供電，具有體積小、重量輕、精度高、操作使用方便等優點。請您在使用本儀器之前仔細閱讀本說明書內容，并著重關注“指導”部分。 如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。安 全 指 導☆閱讀并理解說明書中的所有指導內容☆確認儀器與被測設備及地連接好才可開始試驗☆嚴禁用手或金屬物體觸碰高壓輸出端子，以免造成電擊事故☆儀器內部有高壓，請勿隨意拆卸☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔目 錄

消諧電阻器參數測試儀天水

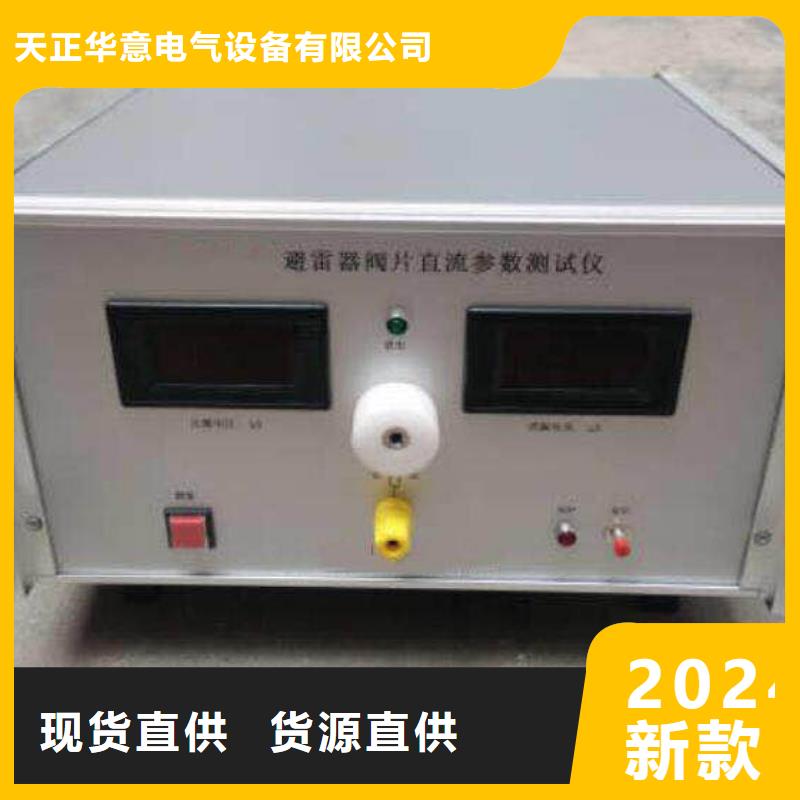

天水非線性電阻測試儀本產品是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器及大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10mA的V-A特性試驗，測量無間隙氧化鋅避雷器(U1mA和0.75 U1mA下直流泄漏電流)或氧化鋅非線性電阻ZnO閥片（U10mA和0.5U10mA下的泄漏電流）的專用儀器。該儀器將直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統以及氧化鋅避雷器生產廠現場試驗必不可少的設備，可及早發現設備內部絕緣受潮及閥片老化等危險缺陷。產品符合以下標準相關要求《GB／T16927.1—2011高電壓試驗技術第1部分一般定義及試驗要求》《DL/T474.2-2006現場絕緣試驗實施導則直流高電壓試驗》《GB11032-2010-交流無間隙金屬氧化物避雷器》《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》《DLT489-2006大中型水輪發電機靜止整流勵磁系統及裝置試驗規程》2性能特點2.1.儀器主機采用高強度、高絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點。2.2.儀器內置大容量可充電高能鋰電池組供電，可連續使用8小時以上，能滿足各類試驗現場。2.3.周到的設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因誤操作導致輸出高壓對試驗人員造成傷害的隱患；儀器一旦有高壓輸出會發出聲光報警提示，對現場使用人員有良好的提示作用。2.4.儀器主機內置32位高速處理器，具有強大的數據處理能力，高速熱敏打印機可即時打印測試報告。2.5.全中文液晶顯示，人機界面良好，操作簡單直觀。

消諧電阻器參數測試儀天水

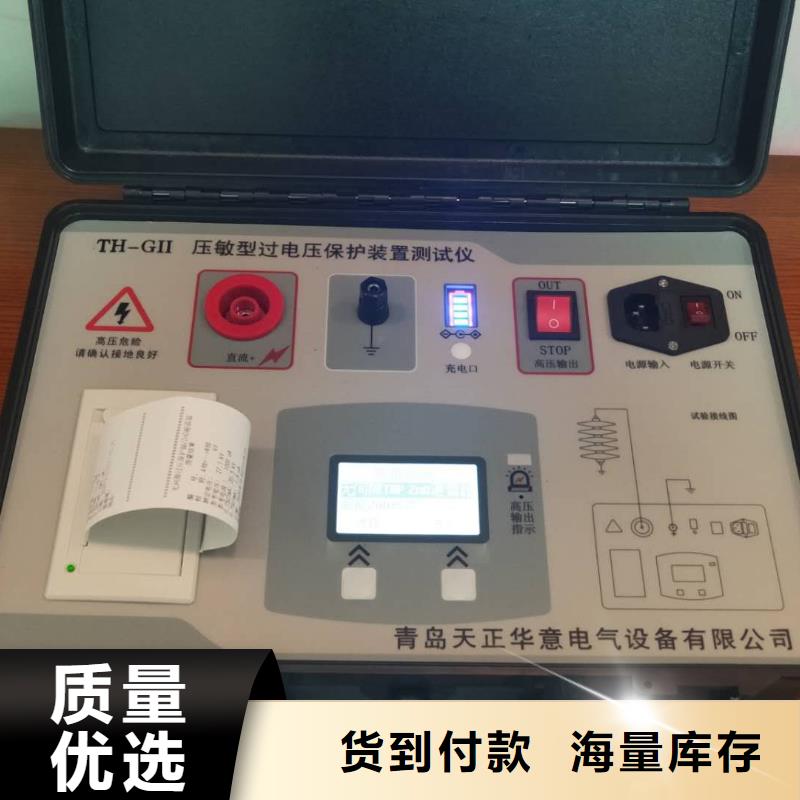

天水非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

消諧電阻器參數測試儀天水
天水非線性電阻測試儀消諧器是安裝在6kV～35kV電壓互感器一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠很好抑制涌流和PT鐵磁諧振，并且不影響變壓器的正常運行。消諧器在使用過程中由于吸收空氣中的水分或者通過較大的電流，額定參數會發生變化，如變化超過廠家技術參數表中的范圍，應進行維修或更換。消諧器的能否正常工作，至關重要，為核實消諧器是否合格，應定期對其特性參數進行檢測。由于消諧器采用大功率非線性材料制作，其阻值會隨電流變化，普通方式無法準確測量它的實際阻值和真實特性。本儀器能夠按照規程全自動快速檢測LXQ型消諧器實際工頻特性參數，并顯示出伏安特性曲線，可以準確地反映消諧器的真實狀態。注：LXQ型表示裸露的無須外瓷套保護的壓變中性點用消諧阻尼器。二、主要功能特點：1、測試儀采用32位CPU和高壓數據采樣模塊，檢測快速準確。2、內置高壓電源，無需外接升壓器，單機快速完成檢測。3、測量范圍適用于LXQ型6kV～35kV消諧器全部常用電流指標.4、采用彩色觸摸屏液晶顯示器，全中文菜單，可清晰顯示檢測數據和曲線圖。5、自帶微型快速打印機，可現場打印檢測結果。6、參考標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》7、自動給出伏安特性曲線圖；8、可選擇電壓峰值或有效值。9、儀器輕巧、便捷適用于現場使用。三、主要技術參數：1、工作電壓AC:220V±10%?50Hz.2、輸出電壓AC：0 V～3000 V； 3、輸出電流AC：0 mA～10 mA； 4、測量精度為±3%。5、測量范圍：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、環境溫度：-20℃～50℃； 7、環境濕度：≤80%； 8、使用環境：戶內和戶外；9、體積/重量：30X20X20cm/8Kg

消諧電阻器參數測試儀天水
天水非線性電阻測試儀投切原理圖5、按下設置聽見繼電器動作后，按下面板的啟動按鈕，緩慢調整電壓調節旋鈕。觀察LCD屏幕上電壓曲線和電壓值，直至屏幕出現如下波形，觸摸屏上按下圖像“保存”按鈕。調節電壓旋鈕至 點，按下儀器面板復位按鈕。圖九 測試波形6、斷開測試裝置電源、恢復接線，結束試驗。再次警告！測試開始前，必須確保測試裝置可靠接地，必須確保電壓調節旋鈕處于“0”位置；測試啟動后，不允許觸摸被測樣品；隨機贈送鱷魚夾為普通鱷魚夾，測試啟動后禁止直接用手操作！單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771 18669895723過電器保護測試儀避雷器測試儀器工頻放電電壓的測試工頻放電電壓的測試儀工頻放電電壓的測試裝置過電壓保護器試儀過電壓保護器檢測儀滅磁過電壓測試儀滅磁和轉子過電壓保護試驗勵磁系統的滅磁及過電壓性能測試
