繼電器綜合性能試驗臺承諾守信
更新時間:2025-07-10 00:33:27 ip歸屬地:廣州,天氣:多云轉中雨,溫度:25-37 瀏覽次數:4 公司名稱: 天正華意電氣設備(廣州市分公司)
產品參數 | |
---|---|
產品價格 | 555/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 6 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |
范圍 | 繼電器綜合性能試驗臺承諾守信供應范圍覆蓋廣東省、廣州市、深圳市、珠海市、汕頭市、佛山市、湛江市、江門市、韶關市、惠州市、茂名市、汕尾市、東莞市、中山市、潮州市、肇慶市、梅州市、河源市、陽江市、揭陽市、云浮市 荔灣區、越秀區、海珠區、天河區、白云區、黃埔區、番禹區、花都區、南沙區、蘿崗區、增城區、從化區等區域。 |


繼電器綜合性能試驗臺承諾守信
<廣州>天正華意電氣設備有限公司

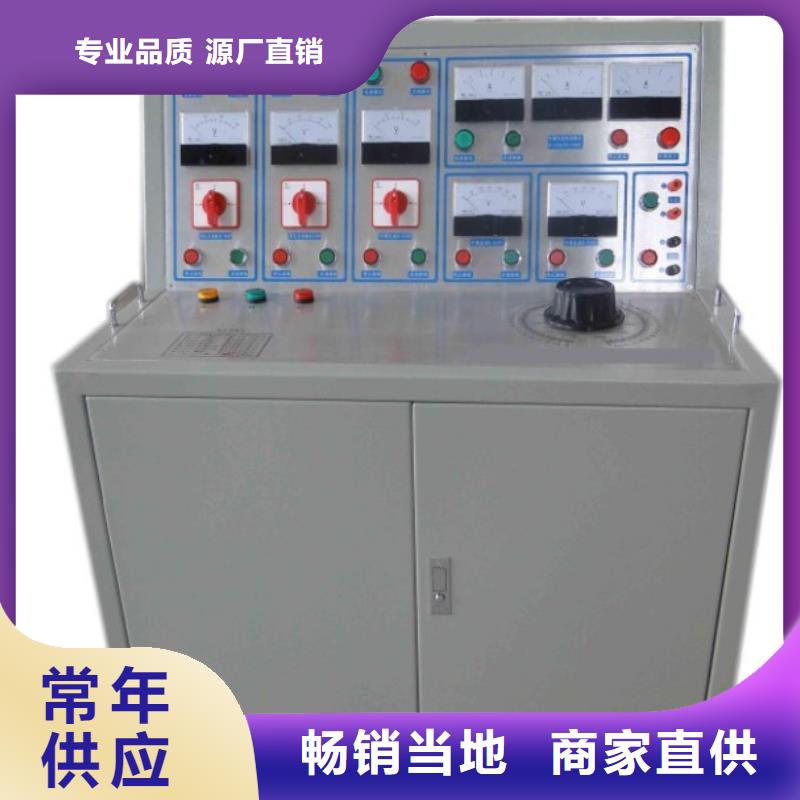

廣州高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源,便于對開關柜的檢測,提高工作效率。二、技術參數:輸入電源:三相四線AC380V輸出電壓及電流:1、三相AC100V輸出(固定值) 一組2、三相AC 0 – 10A輸出(10A,可調值〉 一組3、交流電壓輸出三相AC 0 –450V,220V時,電流小于10A 、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出(接線柱) 二組6、三相AC380V輸出(固定值,接線柱) 一組7、單相24V,36V,110V,220V直流固定輸出 組8、帶計時功能9、外形尺寸:550*750*800mm10、重量:55KG三、面板示意圖及線路原理圖后面板示意圖(圖一)前面板示意圖(圖二)前面板示意圖(圖四)前面板示意圖(圖五)四、功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制,輸出端為接線柱。根據用戶特殊要求,參數中2、3、4、項,可以同時合閘,沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制,只要總電源開關閉合,即可輸出單相AC220V輸出(固定值)、三相AC380V輸出(固定值)。3、圖二中的 “24V、36V、110V、220V為直流固定輸出,根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的,為了測試的方便,我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中,若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例:1、接通輸入電源AC380V2、檢查并確認接線是否,接通總電源開關3、將調壓器回零,并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕,緩慢調節輸出調節旋扭,使電壓升到要求值,觀察電壓表的情況。5、試驗完畢后,先按面板上交流操作電壓的“分”鈕。然后,斷開總電源開關

廣州高低壓開關柜通電試驗臺 當常開觸點故障時系統報警并停止測試,關閉所有輸出。檢測常閉:當選擇檢測常閉時,輔助開關狀態接線應接到常閉觸點。當常閉觸點故障時系統報警并停止測試,關閉所有輸出。都不檢測:當選擇都不檢測時,輔助開關狀態接線可不接,懸空。檢測輔助開關功能失效 116、計數清零:按“↑”“↓”選擇“計數清零” 如圖4。再按“確定”鍵,進入圖10由于磨合次數斷電自動保存,如上次沒有磨合完,磨合次數不為零,如需從零開始磨合,需重新計數清零,當一次磨合結束后系統自動清零。 7、開始磨合:開始磨合前,需接好測試線,調整好電壓值,先按“合/分”鍵,看能否正常動作,并觀察顯示屏的狀態是否合開關狀態一致。需要儲能的斷路器,先按“儲能”鍵,保證能正常儲能。按“↑”“↓”選擇“開始磨合” 如圖4。再按“確定”鍵, ,確定設置沒有問題,選 “開始”進行磨合,如圖12。需要暫停按“確定”鍵。
<廣州>天正華意電氣設備有限公司 繼電器綜合性能試驗臺承諾守信廣州高低壓開關柜通電試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品!我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務: 兩年免費質保。注:人為損壞酌情處理。 本產品享受終生維修。 電話技術支持。 在使用本產品之前請您核對您的產品裝箱清單:1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線(一端已焊接好) 一套4、說明書、保修卡、合格證 一套在您使用本產品之前請您詳細閱讀說明書以及以下注意事項:1、連接好所有測試線后,檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流,當試品為交流時可使用外接電源,運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點,不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時,必須外接輔助繼電器或接觸器。7、本產品運輸時必須進行包裝,包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃~60℃,相對濕度不超過85%,通風,無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用,要求每月開機通電一次( 約二小時),以使潮氣散發,保護元器件。

廣州高低壓開關柜通電試驗臺 、使用方法1、電源的連接將試驗臺推到試驗所需位置后,在后面接線板上按A、B、C、N將電源接到接線柱上,再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意:禁止接線帶電拖動電纜線!牢靠接好試驗臺保護接地線! 試驗臺到位后才能在接線柱上接線!2、三相380V固定輸出在后面接線板接線柱(固定380V)上接線,將總電源開關(QF1)置于“ON”位置,將三相交流固定輸出380V啟動按鈕按上,三相交流固定輸出指示燈亮,表示在接線柱(固定380V)上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上,三相交流固定輸出指示燈滅,此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品,將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關(QF1)置于“ON” 位置,將下面板上調壓器手輪逆時針調到零位,按下啟動按鈕,三相交流可調輸出指示燈亮,表示在后面板接線柱有三相交流電壓或電流可輸出,此時可順時針分別旋轉A、B、C三相調壓器手輪,監視三相可調電壓、電流表,可調輸出三相交流電流或者三相交流電壓。再按下啟動按鈕的同時電秒表開始計時,緩慢調節到所需電壓或電流,按下停止按鈕。將電秒表清零。然后按下啟動按鈕,至被試品動作,電秒表停止計時,表示此試驗完成。做完該項試驗后,將三相旋鈕分別歸零,按下停止按鈕。此時交流可調輸出接線柱無電壓或電流輸出。 注:此三相可調交流0~1000A/2V電壓輸出工作時,三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。
<廣州>天正華意電氣設備有限公司 繼電器綜合性能試驗臺承諾守信
廣州高低壓開關柜通電試驗臺 礦用高低壓開關保護器試驗臺使用說明書青島天正華意電氣設備有限公司一:概述該設備主要是測量煤礦機修廠維修開關的必備助手,它能提供各種開關的工作電源和大電流,及開關的動作時間,三相同步測量,漏電電阻試驗,真空管耐壓測試等。二:主要技術參數工作電壓:三相四線,380V,50Hz。三相可調電輸出:0-660V/0-1140V,容量范圍65%-120%U e可調,容量為3kVA。單相模擬信號:0-36V,0-127V,0-380V。試驗大電流: 0-2500A動作時間測量:0-999.99s。計時精度:1ms。電阻投入:0-145KΩ。三相同步測量:0-999.99s真空管耐壓測試儀:0-10kV。接觸電阻測量精度:1微歐。記時裝置精度:0.001秒。三 :適用范圍可檢測的各種饋電開關、啟動器、照明綜保、多回路組合開關及單獨對各常用保護器,如JDB系列的性能檢測。配合開關本體,可對所有保護器進行檢測。可對各開關進行漏電閉鎖、漏電、過載、短路、缺相、三相不平衡、斷路器同步、真空管接觸電阻、工頻耐壓等實驗。
