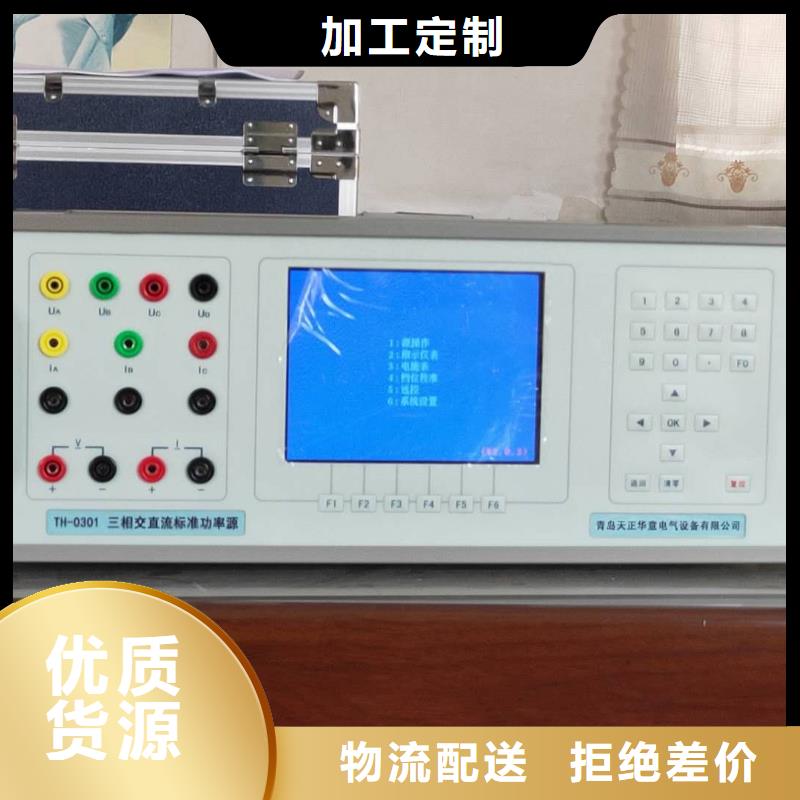

廣州三相標準功率源 本裝置是按照J(rèn)JG124－2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有USB轉RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。

<廣州>天正華意電氣設備有限公司

廣州三相標準功率源 可通過按數字鍵 來選擇升降狀態；按 鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。 可按“·”鍵旁的空白鍵（100％快捷鍵），直接調節當前相別、檔位的100％電壓幅值。 可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。 ⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。 ⑶ 在“交流因數輸出設置”界面中： 按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。 按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示。 可通過按“（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。 若按“9”鍵將各相因數顯示切換成角度顯示后，可通過按“（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的角度。 ⑷ 在“交流諧波輸出設置”界面中，可通過 鍵配合數字鍵設置各次諧波的幅值、角度值。具體操作見 諧波設置操作。

廣州三相標準功率源 液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。(1)開機界面圖三、主菜單當開機后顯示圖三所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面如圖四所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。圖四、參數設置屏CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。

<廣州>天正華意電氣設備有限公司
廣州三相儀表校驗臺、三相儀表校驗臺生產廠家-型號齊全 <廣州>天正華意電氣設備有限公司

廣州三相標準功率源本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及相關標準的要求而設計的單相0.05級交直流標準裝置。可檢定0.2級及以下交直流電壓表、電流表、頻率表、電阻表。源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置設有RS-232接口，能與計算機組成半自動檢定系統。軟件界面友好功能豐富，包括檢定、存儲及查詢功能。 裝置采用240＊128液晶屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種指針式和數字式萬用表、工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 輸出容量　20VA；3．2 交流電流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A輸出容量　20VA

廣州三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。一、功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。6、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

<廣州>天正華意電氣設備有限公司

廣州三相標準功率源 交流儀表半自動檢測在儀表校驗子菜單（圖8）中按“1”后，顯示如圖9。圖的上半部分用于輸入被檢儀表的額定值、上限值（上限值是指超過額定值的校驗點。不校或沒有上限值這一校驗點時，該欄全輸“0”）、一次值（沒有變比時，該欄全輸“0”）、二次值、計量單位、等級和均勻校驗點數。下半部分用于選擇被檢儀表的表類(分為指示和數顯兩種)和表型。進入校驗界面光標默認在表型選擇位置，按“1～5”鍵選擇所校儀表的表型(分為交流電壓、交流電流、直流電壓、直流電流和頻率表)，在表型選擇位置左方顯示的“～U”表示當前被校儀表類型為交流電壓表。再按“▲”、“▼”鍵移動光標至上半部分輸入各種信息，按“?”鍵選擇被校儀表單位（注意：若輸入額定值小于、等于4V（4000mV）時，裝置自動在200mV～4000mV量程范圍內切換，并且電量從mV輸出端輸出；若輸入額定值大于4V（4000mV）時，裝置自動在20V～1000V量程范圍內切換，并且電量從V輸出端輸出；若輸入額定值小于、等于40 mA（40000 uA、0.04A）時，裝置自動在2mA～40mA量程范圍內切換，并且電量從uA、mA輸出端輸出。若輸入額定值大于40mA（40000uA、0.04A）時，裝置自動在0.2A～20A量程范圍內切換，并且電量從A輸出端輸出。由于交直流大小電壓、電流分不同的輸出端，因此請注意接線）。交流電流表、直流電壓表、直流電流表的校驗操作方法與交流電壓表類似。例如校驗一塊0.5級10kV/100V額定電壓為10kV；5分格的指示交流電壓表。具體操作分輸入儀表參數信息、校驗、存儲。

<廣州>天正華意電氣設備有限公司

廣州三相標準功率源 可通過按數字鍵“6”來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可按“·”鍵旁的空白鍵（快捷鍵），直接調節當前相別、檔位的電壓幅值。可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。⑶ 在“交流因數輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。

廣州三相儀表校驗臺、三相儀表校驗臺生產廠家-型號齊全 <廣州>天正華意電氣設備有限公司

廣州三相標準功率源 電能表在主菜單中，按“2”鍵 進入“電能表”子菜單界面，再按“1”鍵進入圖9“直流電能檢測”，輸入您提供的信息：額定電壓，額定電流，等級(分為1.0級和0.5級)，直流電能常數，圈數，表號，分流器(分為“否”和“是”選項。“否”為無分流器，直接提供電流輸出；“是”為有分流器，直接提供75mV輸出；)，方案分為：自動、單點、起動、潛動、時差。 額定電壓為Un， 額定電流為Ib。電壓檔位 起動潛動時差在自動方案中可以您根據需要自己選擇.數據校驗完成后界面會出現 “存儲OK”的字樣您如果需要存儲按“OK”鍵； 在分流器為“否”時有功率顯示 分流器為“是”時沒有功率顯示。電壓檔位 100 V 幅度 0.2589 合格Un 0.2Ib 04 圖10：自動校表準確度要求的判定:在額定電壓(Un)下電能表的基本誤差不應超過規定：負載電流(I)變化范圍 誤差限值0.5級 1級在額定電流(Ib)下電能表的基本誤差不應超過規定：電壓(U)變化范圍 誤差限值0.5級 1級0.1Un≤U＜起動：在理論產生一個電能脈沖的1.5倍時間內應有脈沖輸出。起動是按規程要求的滿電壓0.01％Ib做的在做之前先對黑標升滿電壓50％Ib對完之后再升滿電壓0.1％Ib記時{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ為起動電流。 轉化為tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在這時間內有脈沖則起動合格；否則不合格；4、潛動：電壓分別加1.1Un 0.8Un在不少于20min時間內電能表不應有脈沖輸入。在做之前先對黑標升滿電壓50％Ib對完之后再分別升1.1 Un和0.8 Un如果在1200s內時間內沒有脈沖則潛動合格； 否則不合格。

廣州三相標準功率源 操作說明注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 進行電表檢定前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不要短路，電流輸出不要開路。＊ 若要改變電壓或電流量程，先降電壓或電流為零。＊ 由于交直流大小電壓、電流分不同的輸出端，因此校表時請注意接線。＊ 校驗交直流mV表必須使用專用五芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 校驗交直流uA、mA和電阻表必須使用專用兩芯屏蔽測試線（裝置送上級部門檢測時，此線必須攜帶）。校驗交流mA表時，為增強抗干擾能力，請將交流mA輸出低端與裝置外殼相連。＊ 點頻方波輸出必須使用專用兩芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 外接數字式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接正、負接負，不要接反。＊ 外接指針式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接負、負接正，不要接錯。＊ 在使用電子電阻箱時，測試電流不得超過各量程允許輸入電流值（見附錄）。個別進口標準表對電子電阻箱各量程進行檢測時，會超過允許輸入電流值，測量不準確。建議使用惠普的HP-34401A型表進行電阻檢測。＊ 如遇裝置工作時發出持續蜂鳴聲，或幅值升不起來，須關機檢查。＊ 關機的順序是先按“清零”鍵再撳電源開關。5．1 各按鍵及旋轉編碼器的作用“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。

<廣州>天正華意電氣設備有限公司

廣州三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

廣州三相標準功率源 輸入?yún)?shù)信息后按“OK”鍵裝置自動進入分格點，電壓自動升至點標準值位置，即20V處，在測量值欄下輸入被檢儀表上的顯示值(例為20.005V) 再按一次“OK”鍵，計算出該點的誤差值。裝置自動進入順序第二點(40V)的校驗，光標在第二點測量值位置，裝置電壓值輸出40V，在測量值欄下輸入被檢儀表上的顯示值(例為40.005V) 再按一次“OK”鍵，計算出該點的誤差值。其余3點依此類推。如不需校驗全部5點，可在5點內任意選擇所校點，按“▲”、“▼”鍵移動光標至所需校點上，按“OK”鍵，裝置輸出該點標準值所示的電量在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點的誤差值。依此類推，按相同步驟實現其他點的校驗。如某校驗點誤差超過9.999％，會在誤差欄中顯示＋error或-error。檢定過程中如出現誤按鍵使某校驗點的誤差過大或要對某校驗點重新檢測時，可按“▲”、“▼”移動光標到該校驗點上，按“OK”鍵，裝置輸出該校驗點標準值所示的電量，再在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點新的誤差值。如需修改輸入的測量值，可按“?”鍵移動光標至被修改數字位置，輸入新數字。㈢ 存儲各校驗點完成校驗后，按“?”鍵存儲當前表數據，屏幕下部分顯示表號（計量編號）、檢測時間輸入欄，要求輸入表號和檢測時間，輸入表號和檢測時間（表號為9位 檢測時間為兩位年月日格式）后按“OK”鍵，數據存入裝置內的非易失存儲器中以備隨時調看和上傳。若不想存儲此次校驗數據，按“返回”鍵即可。

<廣州>天正華意電氣設備有限公司

廣州三相標準功率源 功率校準功率校準在校準完交流電壓、交流電流后進行。以A相電壓100V檔、電流5A檔為例，按“SEL”鍵選擇被校準電量為功率，如圖12。按“▼”鍵使電流檔位框凸起，按“?”、“?”鍵選擇檔位至5A，電流檔位框內顯示“5”。再按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。把功率源的電壓和電流接入本表及更高等級的標準功率表，升三相電壓和電流至100V和5A，將功率源的電流對電壓相角設為60o，此時兩塊表的功率讀數約為250W（誤差不大于±10％），在“測量值”欄下顯示出Pa、Pb、Pc的實測值。將光標移至Pa位置，在“標準值”欄下的Pa框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，此時表示Pa 100V/ 5A檔已校準。同理移動光標至Pb、Pc位置，按上述步驟實現電流檔位（A）： 0.1 電壓檔位（V）： 100 OK: 校準確認 0-9：輸入標準值 圖13 5.7.3電壓相位校準指三相電壓間相位角（Uca、Uab、Ubc）的校準，如圖13。以100V檔Uc–Ua相角校準為例，按“SEL”鍵選擇被校電量為相位，在Ua、Ub、Uc輸入端并聯輸入同一電壓，按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，升電壓至附近，“測量值”欄下顯示∠Uca、∠Uab、∠Ubc相角。移動光標至標準值欄對應∠Uca處，按“OK“鍵，屏幕左邊出現“OK”約一秒后消失，表示Uca 100V檔已校準。同理可完成Uab100V檔、Ubc100V檔及其他檔位的校準。5.7.4直流校準直流校準指本表內所有直流測量（包括大直流測量和變送器輸出小直流的測量）的校準。 直流校準分為零位校準和滿度校準，先零位校準再滿度校準。滿度校準與交流電壓校準方法一致。零位校準只在直流電壓和直流電流狀態有效。
