廣州試驗變壓器工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110％~120％)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。工頻耐壓試驗操作注意事項(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場及觀察試品狀態。(2) 被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

廣州試驗變壓器控制線路圖：5－1：普通操作臺線路圖：如下六、試驗現場布串激組合試驗接圖１、串級接線3UZC(C)—Ⅲ輸入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作臺ZC（Ｃ）—Ⅰ—組試變ZC（Ｃ）—Ⅱ—第二組試變ZC（Ｃ）—Ⅲ—第三組試變△—絕緣支架２、概述為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合THYDQ系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。３、工作原理TH系列高壓試驗裝置，除電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。七、操作試驗方法：１、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥ ０.22MPA）２、做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出 短路桿。３、限流電阻配置：工頻耐壓每伏0.3～１歐：直流每伏５～１０歐，一般試驗可不用。 ４、拆除被試品線引線，套管及器身臟污，必要時采用屏蔽措施。５、準備工作和措施就緒，空試一次設備。６、接上被試品，直流試驗應用屏蔽線，以雜散泄漏。７、合上電源，控制箱（柜）電源批示綠燈亮。８、按下起動按鈕，起動指示燈亮。９、對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。１０、持續規定耐壓時間并注視電流表指示。１１、耐壓時間到，注視ＫＶ表，迅速均勻降零。１２、做圖２實驗后用放電棒經電阻放電，然后直接接地放電。１３、高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。八、注意事項１、試驗設備的布置，對人身周圍要有足夠的距離。盡量避免在人員過道上布置設備及施高壓引線。２、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。３、試驗中高壓引線要有支撐或牽引絕緣物。要有監護員，防止有人靠近和從底下穿過。４、直流高壓試驗中微安表在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。５、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。６、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。７、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。８、試驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。９、高壓測試工作要嚴格執行能源部頒發的工作規程有關規定。

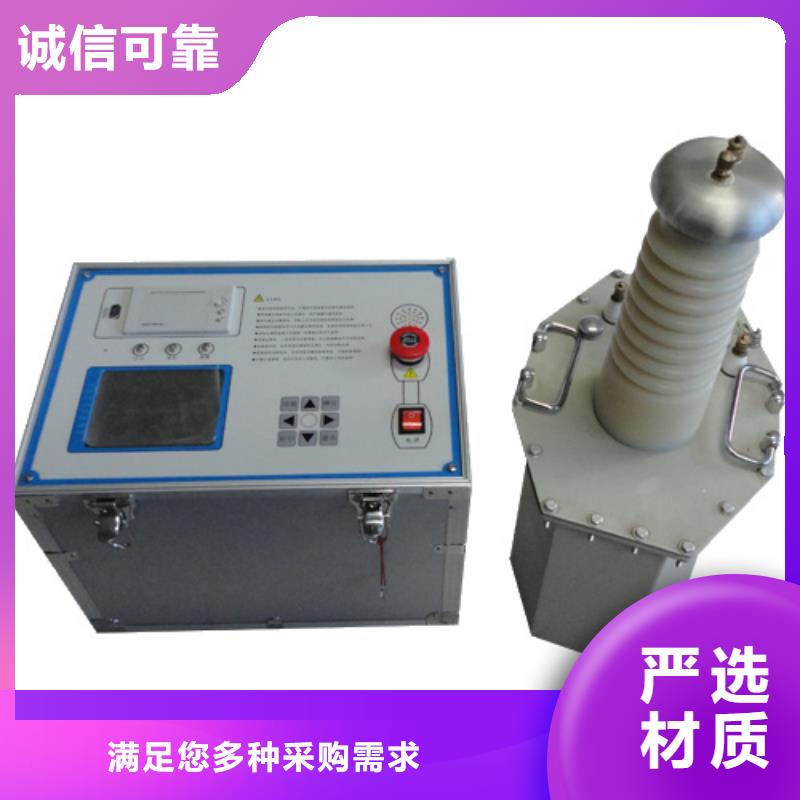

廣州試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

廣州試驗變壓器使用方法1、單臺使用1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，且被試品的容量、輸入電壓、電流；輸出電壓、電流不得起過額定值，否則將危及人身與設備的。1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。1.3按接線圖接線。1.4準備工作和措施就緒，空試一次設備。1.5接上被試品。1.6合上電源，控制箱(臺)停止指示燈亮。1.7按下啟動按鈕，啟動指示燈亮，將調壓器回到零位。1.8順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。1.9持續規定耐壓時間并注視電流表及被試品。1.10耐壓時間到，注視kV表并迅速將調壓器回零。1.11用放電棒經電阻放電，然后直接接地放電。1.12高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。2、多臺串激2．1概述我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。2．2工作原理串激系列高電壓試驗裝置，除電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。2．3組裝接線2．4串級組合方式2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

廣州試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。
