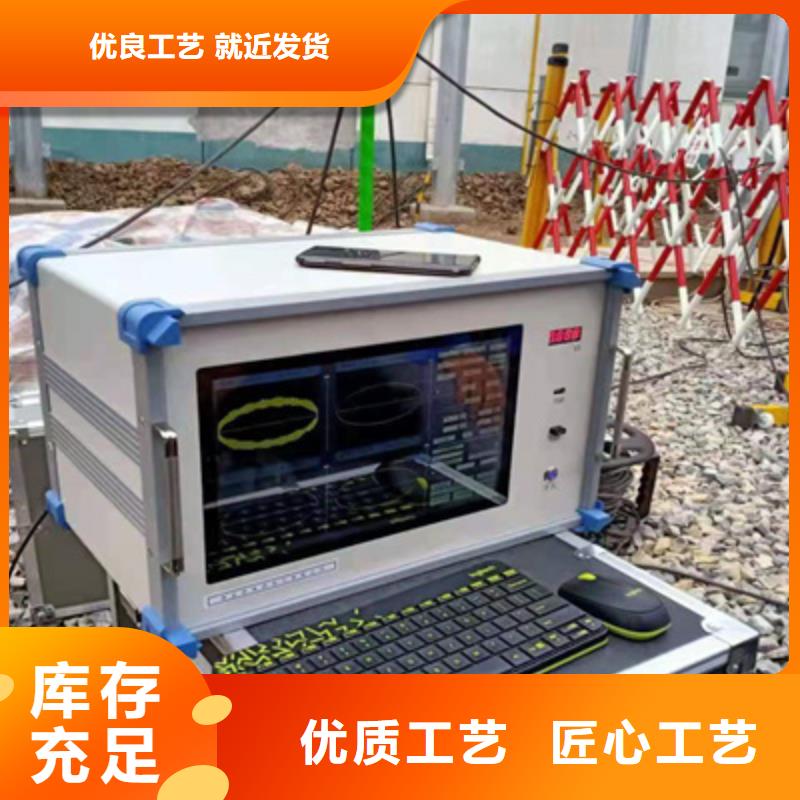

【圖】多通道局部放電測量儀廠家直銷
更新時間:2025-07-10 23:21:06 ip歸屬地:廣州,天氣:中雨轉暴雨,溫度:25-35 瀏覽次數:1 公司名稱: 天正華意電氣設備(廣州市分公司)
產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 3 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電氣電力 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |
范圍 | 【圖】多通道局部放電測量儀直銷供應范圍覆蓋廣東省、廣州市、深圳市、珠海市、汕頭市、佛山市、湛江市、江門市、韶關市、惠州市、茂名市、汕尾市、東莞市、中山市、潮州市、肇慶市、梅州市、河源市、陽江市、揭陽市、云浮市 荔灣區、越秀區、海珠區、天河區、白云區、黃埔區、番禹區、花都區、南沙區、蘿崗區、增城區、從化區等區域。 |

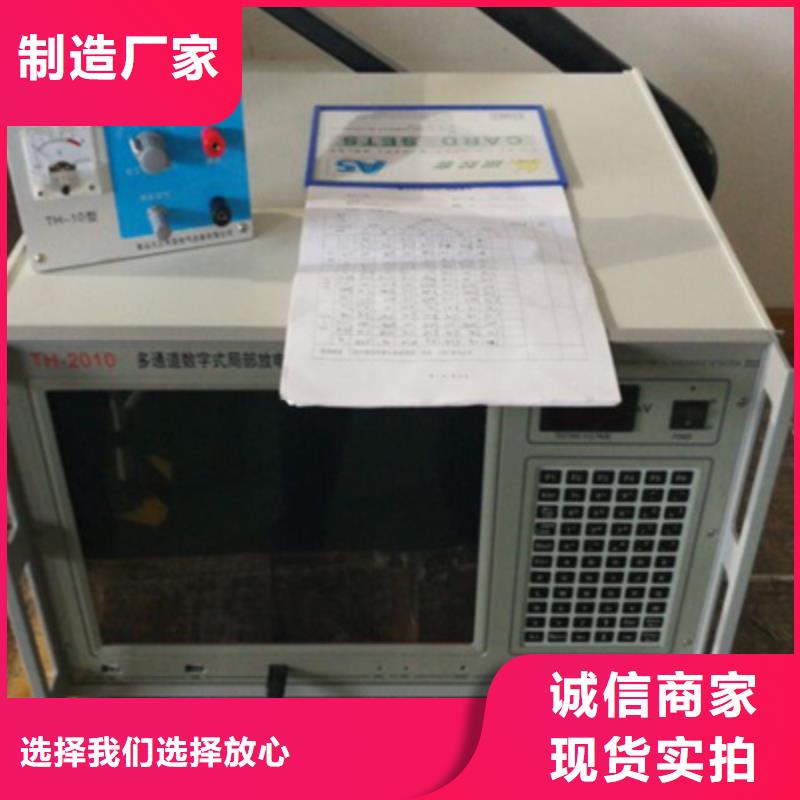

【圖】廣州多通道局部放電測量儀廠家直銷
廣州局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電,并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計,可以直接在開關柜外殼掃描檢測,對開關柜的運行不產生任何影響和無任何損害,同時對測量的信號進行TF卡存儲和回放觀察,并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量,當電量顯示較低時,應及時對儀器充電。在首次使用儀器之前,首先應該對儀器充電。一般完成充電所需時間約為7小時,但如果儀器已經部分充電,則充電時間將會減少,具體參看電量顯示。另外,需要注意事項:(1)在充電過程中,務必關閉儀器開關。(2)當充電器已經插入后,切勿用儀器進行測量。2、儀器的開/關按下按鈕,接通儀器電源,開啟儀器;按下按鈕,儀器關閉。3、主界面儀器打開后會顯示如下主界面:?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數:0次數/秒(放電次數統計)嚴重程度:0(放電嚴重程度顯示):交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數:10次數/秒(放電次數統計)嚴重程度:1640(放電嚴重程度):交通顯示燈?波形圖(實時波形界面)?設置(設置界面)?柱狀圖(柱狀圖界面)4、Settings設置界面※TEV 設置(瞬時接地電壓設置)-即TEV參數設置顯示屏※ultra設置(超聲波設置)-即超聲波參數設置顯示屏(1)TEV 設定值的調整在TEV設置(瞬時接地電壓設置)、USS設置(超聲波設置)顯示屏中,使用“+”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示,按下保存&退出(保存并退出)按鈕,修改值。Red(紅色)-設定紅色門限Yel(黃色)-設定黃色門限保存&退出(保存/退出)-回到主設置菜單,并保存任何修改取消(取消)-取消以上設置,并恢復之前設置(2)ultra 設定值的調整Red(紅色)-設定紅色門限Yel(黃色)-設定黃色門限A:出廠設定Save&Exit(保存并退出)-回到主設置菜單,并保存任何修改Cancel(取消)-取消以上設置,并恢復之前設置設置方法同上

廣州局部放電檢測儀局部放電檢測流程1)設備連接:連接測試儀的各個部件,固定傳感器。開機檢測:開機后系統自檢,確認各個檢測通道正常工作。設置參數:點擊【系統設置】,通過設置[存儲目錄]功能新建一個保存試驗數據的文件名,后期所有測量數據均存儲在此文件中再返回模塊進入測量界面,點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備:進入模塊后會彈出選擇連接設備的對話框,本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測:連接HFCT傳感器,當信號保持穩定時按下【停止】按鍵,再點擊【記錄背景,記錄下背景值。接入傳感器:將HFCT傳感器卡在設備的接地線上,根據HFCT上的箭頭標識從高頻電流互感器的正面(有標牌面)穿入,背面穿出接地。號檢測:觀察所測波形是否具有周期性,并與背景信號比較,看是否有明顯變化)異常診斷:當通過波形模式檢測到異常信號時,應對局部放電進行診斷與分析,通過改變測量模式記錄和分析信號。9)數據記錄:通過儀器的記錄功能將數據保存:在首頁中的檢測記錄模塊可查看對應的試驗數據,以供后期分析。10)生成報告:連接Ty數據線,運行隨機附帶的報告生成軟件,點擊導出數據功能,即可將試驗過程中所有數據導出到pc端,根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接:按照設備接線連接測試儀的各個部件,固定傳感器。2)開機檢測:開機后,系統自檢,確認各個檢測通道工作正常。3)設置參數:點擊【系統設置】通過設置[存儲目錄]功能新建一個保存試驗數據的文件名,后期所有測量數據均存儲在此文件中再返回模塊進入測量界面,點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框,本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測:將UHF傳感器貼在接地的金屬體上(非測量源)。當信號穩定時按下【停止】按鍵,再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測:觀察檢測到的信號,如果發現信號無異常,保存少量數據,退出并改變檢測位置繼續下一點檢測;如果發現信號存在異常,則延長檢測時間并記錄多組數據,進入異常診斷流程。7)異常診斷:當通過波形模式檢測到信號時,應對局部放電進行診斷與分析,觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄:通過儀器的記錄功能將數據保存:在首頁中的檢測記錄】模塊可查看對應的試驗數據,以供后期分析。9)生成報告:連接數據線,運行隨機附帶的報告生成軟件,點擊導出數據功能,即可將試驗過程中所有數據導出到pc端,根據數據庫以及圖文信息生成巡檢報告。

廣州局部放電檢測儀當采用自動控制時,準備工作同B中的將手動/自動選擇開關24向右置于自動位置。(用鑰匙打開,帶鎖開關,此時停止指示燈21和高壓數字電壓表5數碼管亮,控制臺已供電;基準數字電壓表23數碼管亮,表示自動部分也已供電調節基準電壓調節電位器25,將基準電壓表23調至所需數值。按啟動按鈕20,試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行:a.以對應于基準電壓的較高的升壓速度從零位升至75%基準電壓;b.再以每秒2%基準電壓的升壓速度從75%基準電壓升到基準電壓,即試驗電壓。當電壓一到預置值時,就立即進行耐壓計時。d. 在進行耐壓計時時,只要輸出高壓一偏離預置值時,電路就會自動進行微調 耐壓計時時間一到就自動快速降至零,一次耐壓即告完成。按停止按鈕21,并切斷電源22,結束試驗。(21)如試驗中發生試品擊穿,則可手動操作試驗后工作(1)試驗結束后,用接地棒掛在高壓輸出端,再拆除試品(2)認真做好試驗時數據記錄,并整理成報告(3)對報告進行分析,并有明確結論七、注意事項1.主回路電源容量應滿足輸出功率。2在升壓時,切要觀察各表計是否正常情況下工作,嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒,缺油時嚴禁使用。5.外殼及鐵外殼的高壓套管,嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7.設備調換環境時,環境相對溫差不得大于1.套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9.試驗結束后,設備控制臺鑰匙應撥出保管。1本套設備應有專人操作,專人保管。11.在使用本套設備前,必須認真閱讀說明書,尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1.本套設備應放置在干燥、清潔的場地,不用時應做好防雨、雪、水、塵的防護工作,戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢,此時應注意變壓器的裝車,防止運輸時,起步與剎車引起內部構件串動、松動、變形(方向根據提供的總裝配圖來定),繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障,用戶無法修理時,應及時通知供應商派人維修。下例圖與產品以實物為準。

廣州局部放電檢測儀適用范圍本設備主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓開關柜高壓斷路器電纜附件所有絕緣器具等高壓試品進行工頻耐壓、局部放電試驗及其科學研究試驗。使用條件海拔高度:≤1000m環境溫度:-10℃~+40℃相對濕度:<90%(25℃時)使用環境:戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波,波形畸變率<3%設有一可靠接地點,接地電阻≤0.5Ω主要設備的技術參數(一)、GTHW-10/100工頻無暈試驗變壓器額定容量:10kVA高壓額定電壓:100 kV低壓額定電壓:0.22kV高壓額定電流:0.1A低壓額定電流:45.5A測量繞組電壓:100V相數:單相聯結組:II0阻抗電壓:≤10%輸出波形畸變率:≤3%工頻耐壓水平:1100kV/1min局部放電量:額定電壓下≤5PC80%額定電壓下≤3PC允許運行時間:額定電壓、額定電流下運行1分鐘;2/3額定電壓、2/3額定電流下連續運行冷卻方式:油浸自冷
【圖】廣州多通道局部放電測量儀廠家直銷 <廣州>天正華意電氣設備有限公司廣州局部放電檢測儀尊敬的顧客感謝您使用本公司的產品。在您初次使用設備前,請您詳細地閱讀本使用說明書,將可幫助您熟練地使用我公司設備。我們的宗旨是不斷地改進和完善公司的產品,因此您所使用的設備可能與使用說明書有少許的差別。如果有改動的話,我們會用附頁方式告知,敬請諒解!您有不清楚之處,請與公司售后服務部聯絡,我們定會滿足您的要求。由于試驗設備均有可能帶電壓,您在插拔測試線、電源插座時,會產生電火花,小心電擊,避免觸電危險,注意人身!?慎重保證本公司生產的產品,在發貨之日起三個月內,如產品出現缺陷,實行包換。三年內如產品出現缺陷,實行免費維修。三年以上如產品出現缺陷,實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項,以免人身傷害,并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險,本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當設備連線處聯機狀態時,請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外,產品外殼的接地柱必須接地。為了防止電擊,接地導體必須與地面相連。在與本產品做聯機試驗前,應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險,請注意本產品的所有額定值和標記。在對本產品進行連接之前,請閱讀本產品使用說明書,以便進一步了解有關額定值的信息。請勿在無產品蓋板時操作。如蓋板或面板已卸下,請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時,請勿觸摸裸露的接點和部位。在有可疑的故障時,請勿操作。如懷疑本產品有損壞,請本公司維修人員進行檢查,切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

廣州局部放電檢測儀概述 隨著社會的進步,科學的發展,人類對能源的需求愈來愈大,由于電力在人們生活當中是不可缺少的一份重要的資源,從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命,現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級,不同容量的電力設備進行工頻電壓試驗,我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置,用戶根據需求自行選擇。從結構型式上分可分為:單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式,但對局部放電量要求較低的場合;單相絕緣筒式一般適用于對局部放電量要求較高;電壓不太高,且比較固定使用的場合,單相絕緣筒式、串級式,主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合,以上四種型號供用戶根據不同要求自行選擇。
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷
廣州局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電,并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計,可以直接在開關柜外殼掃描檢測,對開關柜的運行不產生任何影響和無任何損害,同時對測量的信號進行TF卡存儲和回放觀察,并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量,當電量顯示較低時,應及時對儀器充電。在首次使用儀器之前,首先應該對儀器充電。一般完成充電所需時間約為7小時,但如果儀器已經部分充電,則充電時間將會減少,具體參看電量顯示。另外,需要注意事項:(1)在充電過程中,務必關閉儀器開關。(2)當充電器已經插入后,切勿用儀器進行測量。2、儀器的開/關按下按鈕,接通儀器電源,開啟儀器;按下按鈕,儀器關閉。3、主界面儀器打開后會顯示如下主界面:?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數:0次數/秒(放電次數統計)嚴重程度:0(放電嚴重程度顯示):交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數:10次數/秒(放電次數統計)嚴重程度:1640(放電嚴重程度):交通顯示燈?波形圖(實時波形界面)?設置(設置界面)?柱狀圖(柱狀圖界面)4、Settings設置界面※TEV 設置(瞬時接地電壓設置)-即TEV參數設置顯示屏※ultra設置(超聲波設置)-即超聲波參數設置顯示屏(1)TEV 設定值的調整在TEV設置(瞬時接地電壓設置)、USS設置(超聲波設置)顯示屏中,使用“+”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示,按下保存&退出(保存并退出)按鈕,修改值。Red(紅色)-設定紅色門限Yel(黃色)-設定黃色門限保存&退出(保存/退出)-回到主設置菜單,并保存任何修改取消(取消)-取消以上設置,并恢復之前設置(2)ultra 設定值的調整Red(紅色)-設定紅色門限Yel(黃色)-設定黃色門限A:出廠設定Save&Exit(保存并退出)-回到主設置菜單,并保存任何修改Cancel(取消)-取消以上設置,并恢復之前設置設置方法同上
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷廣州局部放電檢測儀使用方法A、準備工作選擇合適容量、電壓的電源接線前將各設備合理就位,選擇好對周圍物體的絕緣距離。按照項五設備組成圖選擇合適導線,正確接好每根連線。(4)接好各設備的接地線,特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序(參照控制臺使用說明書)(1)復查A、“準備工作”中的(項關閉試區大門將控制臺手動/自動選擇開關24向左置于手動位置。(4)將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間(如有1分鐘)將調壓速度調節旋鈕8逆時針旋到底。(6)用鑰匙將帶鎖開關22順時針旋轉90度,打開電源此時停止指示燈21和高壓側數字電壓表數碼管亮,指示控制柜已供電。啟動按鈕20,此時20指示燈亮,和試品加壓10指示燈(如有一、二次開關柜應先合一次開關柜,再合二次開關柜)。(8)按升壓按鈕16,此時升壓指示燈16亮。順時針旋轉調壓速度控制旋鈕8,此時調壓器頂部直流調壓電機開始旋轉,調壓速度表3指示升壓速度,試驗變壓器低壓側電壓表1、低壓側電流表2、測量繞組電壓表4、高壓數字電壓表5與高壓側電流表6均隨著升壓過程指示相應數值,剛開始升壓時,升壓速度可快些,當電壓升到75%試品試驗電壓時,升壓速度減低到每秒2%試驗電壓后升壓速度升到所需額定試驗電壓。(10)當電壓升到所需試驗電壓時,按耐壓計時按鈕18,此時耐壓指示燈18亮,耐壓計時元件9開始耐壓計時,計時時間一到所設定的耐壓時間,調壓器即自動全速降壓,直至降到零位時自動停止。(11)按停止按鈕21,此時停止指示燈21亮,一次耐壓試驗即完成(如有一次,二次開關柜,應先斷二次,再斷一次)。(12)在耐壓計時過程中,如發現試驗電壓偏離試驗值,則可用微升或微降按鈕15,將電壓微調到額定試驗電壓。(13)在升壓過程中,如試品被擊穿,則調壓器會自動全速降到零位;試品擊穿指示燈12和柜內蜂鳴器會開始斷續閃爍、蜂鳴報警,直到按停止按鈕,才停止蜂鳴。

廣州局部放電檢測儀常用試驗回路和試驗形式5.1、常用試驗回路(試品接入輸入單元的方法)5.1.1標準接法電路-并聯法:試品電容Cx與輸入單元并聯,它適合于必須接地的試品,這個電路的缺點是試驗變的雜散電容和試品電容Cx并聯,這雜散電容對于大容量試品來說固然可以忽略,而對于小電容試品來說容易引起誤差,當然,采用正確的獨立小方波直接校正法可以避免這種誤差。圖二:并聯法5.1.2、串聯法:它實際上是將Cx與Ck互換一下,讓試品電容Cx與輸入單元串聯,這種電路要求試品低壓端對地懸浮,其好處是變壓器對地雜散電容與耦合電容并聯。在試品電容小于對地雜散電容時可以不接耦合電容器,讓對地雜散電容來代替Ck,可給試驗帶來簡便。本電路的主要缺點是試品高壓擊穿時可能損壞輸入單元。圖三:串聯法5.1.3、平衡法:它要求兩個試品相似,至少電容是同一數量級,為了使測量結果好,兩試品的介質損耗角正切,尤其是它們的頻率關系相同。本電路的優點是可以部分抑制外來干擾,并可變壓器對地雜散電容的影響,也可比不平衡電路的試驗電壓取得高。它的缺點是,除了需要相似的兩個試品外,當產生放電時,必須辨別是哪個試品放電。圖四:平衡法5.1.4、橋式法:這種電路的主要優點是對外來干擾有額外的抑制作用,因為通過電橋的平衡來抑制掉外干擾的影響,抑制比很高。其缺點是試驗電路復雜,限制條件多,對試驗人員技術水平有較高要求。圖五:橋式法5.2、常用試驗形式5.2.1、工頻試驗5.2.2、中頻試驗5.2.3、工頻串聯諧振試驗圖六:局部放電試驗標準接法電路(直接法的并聯法)圖中:A-輸入單元的初級始端;B-輸入單元的初級末端,C-輸入單元的初級中心抽頭,E-輸入單元地。

廣州局部放電檢測儀 在了解了局部放電的基本理論之后,在本章我們的重點轉向實際操作,我們先介紹局部放電測試中常用的三種接法,隨后我們再介紹整個系統的接線電路,我們再分別介紹幾種典型的試品的試驗線路。局部放電測試電路的三種基本接法及優缺點。并聯法 串聯法 平衡法(1)標準試驗電路,又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上,會降低測試靈敏度。(2)接法的串聯法,其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯,有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。(3)平衡法試驗電路:要求兩個試品相接近,至少電容量為同一數量級其優點是外干擾強烈的情況下,可取得較好抑制干擾的效果,并可變壓器雜散電容的影響,而且可做大電容試驗。缺點是須要兩個相似的試品,且當產生放電時,需設法判別是哪個試品放電。值得提出的是:由于現場試驗條件的限制(找到兩個相似的試品且要保證一個試品無放電不太容易),所以在現場平衡法比較難實現,另外,由于采用串聯法時,如果試品擊穿,將會對設備造成比較大的損害,所以出于對設備保護的想法,在現場試驗時一般采用并聯法。二、采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量,由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓,通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備,兩個電源濾波器是將電源的干擾和整個測試系統分開,降低整個測試系統的背景干擾。


廣州局部放電檢測儀時間設置在開機主界面下,按“菜單”鍵,可進入儀器設置界面,如下圖所示:通過“方向”上建或下鍵可選擇要進行設置的項目,選中后(橘色顯示)按“方向”OK鍵可進入相應的設置頁面。在時間設置頁面,通過“方向”左建或右鍵可分別切換“年-月-日 時:分:秒”,通過“方向”上建或下鍵調整到相應的值,按OK保存,并退出到主菜單頁。3.2.5閾值設置在主菜單頁,選中Threshold Setting項按“方向”OK鍵可進入閾值設置頁面。在該頁面,通過“方向”上建或下鍵切換要設置的閾值,Yellow Alarm表示一般閾值,當監測值大于該值時,實時顯示界面數值以黃色顯示; Red Alarm 表示嚴重閾值,當監測值大于該值時,實時顯示界面數值以紅色顯示;通過“方向”左建或右鍵對相應值進行調整;按OK鍵,保存并返回到主菜單頁。3.2.6同步方式在主菜單頁,選中Synchronization項按“方向”OK鍵可進入同步方式選擇頁面。在該頁面,通過“方向”左建或右鍵切換同步方式,本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式;按OK鍵,保存并返回到主菜單頁。3.2.7保存方式在主菜單頁,選中Save Mode項按“方向”OK鍵可進入保存方式選擇頁面。在該頁面,通過“方向”左建或右鍵切換保存方式,本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式;按OK鍵,保存并返回到主菜單頁。
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷
廣州局部放電檢測儀在試驗電壓下產生局部放電時,經耦合電容Ck產生脈沖電流,由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大(達到所至需幅值)后,在示波屏的橢圓掃描基線上產生可見的放電脈沖,同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間;并在這段工作時間內將示波屏的相應顯示區加亮,它可以避開固定相位的干擾,這是常規的放電量測試方法。用JZF型校正脈沖發生器注入試品CX——已知電量時,調節放大器細調旋鈕使放電量表顯示的值與注入電量一致,就可以在加電壓試驗時直接在表上讀出被測放電量,無須進行計算,十分方便。試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號,可在示波屏上顯示零標脈沖,試驗電壓大小可由KV表顯示。結構性說明本儀器為臺式機箱結構,儀器操作面分前面板及后背板兩部分,各調節元件的位置見圖二所示。儀器上、下蓋板均可折卸,以便維修。儀器內六塊印刷線板QF(前放)、ZF(主放)、FJ1、FJ2(峰檢)、WY(電源板)及XS(顯示單元)均為插拔式。儀器采用液晶顯示器,并從電路設計上挖掘潛力,終使JF-2010多通道成為一種功能多樣,使用方便的真正小型化局部放電檢測儀。

廣州局部放電檢測儀使用貯存條件1.海拔高度不超過2000米2.周圍空氣溫度-5℃+40℃,空氣相對濕度不大于85%(+20%),從一個環境換到另一個環境,溫差不得大于15%。3.無導電塵埃存在。4.無火災及爆炸危險品。5.不含有腐蝕金屬和絕緣的氣體存在。6.無劇烈振動和碰撞的場所。7.地面水平面不超過3度。8.電源電壓波形為正弦波,波形畸變率小于1%,頻率為50Hz,電源側應不遭受來自外部的大氣過電壓。9.設有一個可靠接地點,接地電阻小于0.5Ω四、技術參數1.局部放電量(絕緣筒式)A、10-120kV額定電壓(UH),在UH下局部放電量≤3-5PCB、250-300kV額定電壓(UH),在UH下局部放電量≤5PCC、350-750kV額定電壓(UH),在80%UH下局部放電量≤5PC,在UH≤10PCD、800KV-1500kV額定電壓(UH),在80%UH下局部放電量≤10PC2.串級試驗變壓器,兩節或三節電壓分布不均勻度≤5%3.允許運行時間,試驗變壓器在額定電壓額定電流下,從環境溫度開始,可運行30min,在三分之二額定電壓額定電流下,可連續運行4.單臺試驗變壓器阻抗為3%-12%,串接阻抗為5%-25%5.波形畸變率<3%6.其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!

廣州局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器,能夠有效接收大范圍內的超聲局放信號,內置電場天線能夠有效接收局放產生的電場信號,通過內置高精度的放大濾波電路對信號進行處理,可以有效去除干擾雜波,確保檢測信號的真實性。尊敬的用戶:感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前,請詳細閱讀使用說明書。該儀器用于探測中/高壓(MV/HV)設備中的局部放電源。如果沒有探測到放電,其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期,絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電,應立即通知對設備負責的相關單位。警告: 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當地規則。 附近有雷暴天氣時,不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時,請按說明書規范操作。儀器電池報警后請關機充電。未經允許,請勿開啟儀器,這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時,應注意環境溫度和濕度,放在干燥通風的地方為宜,要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷

廣州局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件:戶內海拔高度不超過1000米環境溫度:-25℃~+40℃相對濕度:≤90%(20℃)時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波,波形畸變率<3%設有一可靠接地點,接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V,額定輸入電流394A額定輸出電壓300kV,額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V,控制臺設有手動升壓,耐壓自動計時,耐壓計時結束后自動降壓至零位,另外本控制臺有調壓器零位啟動和過流、過壓保護,控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓單相380V額定輸入電流395A額定輸出電壓0~420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A,阻值5KΩ六、LBQ-150/0.38濾波器額定電流:395A,額定容量:150kVA
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷
廣州局部放電檢測儀局部放電的定義及產生原因在電場作用下,絕緣系統中只有部分區域發生放電,但尚未擊穿,(即在施加電壓的導體之間沒有擊穿)。這種現象稱之為局部放電。局部放電可能發生在導體邊上,也可能發生在絕緣體的表面上和內部,發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電,稱之為電暈。由此 總結一下局部放電的定義,指部分的橋接導體間絕緣的一種電氣放電,局部放電產生原因主要有以下幾種:1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡;其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同,也會逐漸出現裂縫;再有一些是在運行過程中有機高分子的老化,分解出各種揮發物,在高場強的作用下,電荷不斷地由導體進入介質中, 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡,在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示;其中Cc是模擬介質中產生放電間隙(如氣泡)的電容;Cb代表與Cc串聯部分介質的合成電容;Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

廣州局部放電檢測儀表征局部放電的參數:視在放電電荷,放電重復率,放電的能量,放電的平均電流,放電的均方率,放電功率,局部放電起始電壓,局部放電熄滅電壓。2.5、視在放電量q是指在試品兩端注入一定電荷量,使試品端電壓的變化量和局部放電時端電壓變化量相同。此時注入的電荷量即稱為局部放電的視在放電量,以皮庫(pC)表示。 實際上,視在放電量與試品實際點的放電量并不相等,后者不能直接測得。試品放電引起的電流脈沖在測量阻抗端子上所產生的電壓波形可能不同于注入脈沖引起的波形,但通常可以認為這二個量在測量儀器上讀到的響應值相等。 2.6、國標及IEC的局放測量法─脈沖電流法(ERA)高電壓設備局部放電時在試驗回路中引起電荷轉移,產生高頻電流脈沖其流過檢測阻抗產生電壓脈沖,將此電壓脈沖經過合適帶寬的放大器放大后由儀器測量、顯示出來。
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷
廣州局部放電檢測儀主要技術性能1電容器在額定電壓UN下可連續運行1小時。2電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。4電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件6、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─+45℃。產品使用時其環境空氣相對濕度應不大于80%。GR100/0.1工頻保護電阻額定頻率:50 Hz額定電壓100 kV標稱電阻:7.5 kΩ局部放電量:額定電壓下<3 PC 80%額定電壓下≤2 PC允許運行時間:同變壓器結構形式:采用鎳鉻絲纏繞在環氧管上,兩端用連接管與變壓器、分壓器相連。(四)、AC-2010工頻高電壓試驗控制臺(帶10KVA電動調壓器)操作裝置功能:設有過電流保護設有測量繞組電壓表,電容分壓器測量電壓表(數字式三位半),變壓器一次繞組電流表、電壓表、二次繞組電流表等;采用電機驅動調壓器調壓,并具有上下保護和零壓分閘保護功能;設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件,到耐壓時間時調壓器將自動降至零位電源為220V控制


廣州局部放電檢測儀當采用自動控制時,準備工作同B中的將手動/自動選擇開關24向右置于自動位置。(用鑰匙打開,帶鎖開關,此時停止指示燈21和高壓數字電壓表5數碼管亮,控制臺已供電;基準數字電壓表23數碼管亮,表示自動部分也已供電調節基準電壓調節電位器25,將基準電壓表23調至所需數值。按啟動按鈕20,試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行:a.以對應于基準電壓的較高的升壓速度從零位升至75%基準電壓;b.再以每秒2%基準電壓的升壓速度從75%基準電壓升到基準電壓,即試驗電壓。當電壓一到預置值時,就立即進行耐壓計時。d. 在進行耐壓計時時,只要輸出高壓一偏離預置值時,電路就會自動進行微調 耐壓計時時間一到就自動快速降至零,一次耐壓即告完成。按停止按鈕21,并切斷電源22,結束試驗。(21)如試驗中發生試品擊穿,則可手動操作試驗后工作(1)試驗結束后,用接地棒掛在高壓輸出端,再拆除試品(2)認真做好試驗時數據記錄,并整理成報告(3)對報告進行分析,并有明確結論七、注意事項1.主回路電源容量應滿足輸出功率。2在升壓時,切要觀察各表計是否正常情況下工作,嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒,缺油時嚴禁使用。5.外殼及鐵外殼的高壓套管,嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7.設備調換環境時,環境相對溫差不得大于1.套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9.試驗結束后,設備控制臺鑰匙應撥出保管。1本套設備應有專人操作,專人保管。11.在使用本套設備前,必須認真閱讀說明書,尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1.本套設備應放置在干燥、清潔的場地,不用時應做好防雨、雪、水、塵的防護工作,戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢,此時應注意變壓器的裝車,防止運輸時,起步與剎車引起內部構件串動、松動、變形(方向根據提供的總裝配圖來定),繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障,用戶無法修理時,應及時通知供應商派人維修。下例圖與產品以實物為準。
<廣州>天正華意電氣設備有限公司 【圖】廣州多通道局部放電測量儀廠家直銷
廣州局部放電檢測儀當采用自動控制時,準備工作同B中的將手動/自動選擇開關24向右置于自動位置。(用鑰匙打開,帶鎖開關,此時停止指示燈21和高壓數字電壓表5數碼管亮,控制臺已供電;基準數字電壓表23數碼管亮,表示自動部分也已供電。(18)調節基準電壓調節電位器25,將基準電壓表23調至所需數值。(19)按啟動按鈕20,試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行:a.以對應于基準電壓的較高的升壓速度從零位升至75%基準電壓;b.再以每秒2%基準電壓的升壓速度從75%基準電壓升到基準電壓,即試驗電壓。當電壓一到預置值時,就立即進行耐壓計時。d. 在進行耐壓計時時,只要輸出高壓一偏離預置值時,電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零,一次耐壓即告完成。按停止按鈕21,并切斷電源22,結束試驗。(21)如試驗中發生試品擊穿,則可手動操作試驗后工作(1)試驗結束后,用接地棒掛在高壓輸出端,再拆除試品(2)認真做好試驗時數據記錄,并整理成報告(3)對報告進行分析,并有明確結論七、注意事項1.主回路電源容量應滿足輸出功率。2.在升壓時,切要觀察各表計是否正常情況下工作,嚴禁超負荷工作。3.所有接地為一點接地。4.設備嚴禁傾倒,缺油時嚴禁使用。5.外殼及鐵外殼的高壓套管,嚴禁碰撞、劃傷。6.整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7.設備調換環境時,環境相對溫差不得大于15℃。8.套管及外殼表面嚴禁覆水、冰、雪,室內設備嚴禁室外存貯使用。9.試驗結束后,設備控制臺鑰匙應撥出保管。10.本套設備應有專人操作,專人保管。11.在使用本套設備前,必須認真閱讀說明書,尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1.本套設備應放置在干燥、清潔的場地,不用時應做好防雨、雪、水、塵的防護工作,戶外型應做好防雷工作。2.對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3.運輸時設備應包裝好且用鋼絲繩緊固牢,此時應注意變壓器的裝車,防止運輸時,起步與剎車引起內部構件串動、松動、變形(方向根據提供的總裝配圖來定),繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障,用戶無法修理時,應及時通知供應商派人維修。下例圖與產品以實物為準。
